3.14. Насосные установки

Насосные установки – это комплекс гидротехнических сооружений, машин и механизмов для забора воды и подачи ее на более высокие отметки.

Насосные установки подразделяются на :

1. Винтовые

2. Центробежные

Винтовая насосная установка

Винтовой насос (ВН), являющийся устройством для перекачки жидкости, был разработан в начале 1920-х годов для перекачки вязких жидкостей и растворов. С самого начала винтовые насосы получили широкое применение в самых различных отраслях народного хозяйства и использовались в различных сферах жизнедеятельности человека. С момента первых серьезных попыток применения винтовых насосов для механизированной добычи нефти в начале 1980-х годов, происходило их широкое внедрение в нефтяной промышленности.

Принцип действия винтового насоса

При вращении ротора происходит постоянное открытие и закрытие полостей, и их перемещение от приема к подаче насоса. Площадь полости между ротором и статором остается постоянной на любом сечении по всей длине насоса, что обеспечивает непульсирующий поток. Объем полости определяется как площадь поперечного сечения полости, умноженная на шаг статора. Осевая линия ротора смещена от оси статора на постоянную величину, называемую "эксцентриситет". Для насоса с однозаходной геометрией эксцентриситет равен разнице между большим и малым диаметрами ротора деленной на два. Площадь полости насоса с однозаходной геометрией равна малому диаметру ротора умноженному на 4 и умноженному на эксцентриситет. Объем полости определяется как функция площади полости умноженная на шаг статора. Площадь полости = d x 4e Объем полости = d x 4e х шаг статора

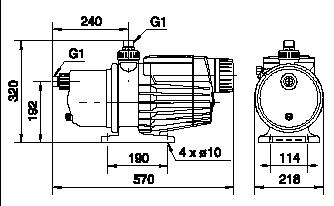

Центробежная насосная установка

 Основными частями центробежного насоса являются: корпус насоса со всасывающим и нагнетательным патрубками. Внутри корпуса имеется рабочее колесо, жестко посаженное на вал. В корпусе вокруг рабочего колеса смонтирован направляющий аппарат. Корпус насоса с патрубками служит для подвода жидкости к рабочему колесу и для отвода жидкости после воздействия на нее рабочего колеса в нагнетательный трубопровод. При вращении рабочее колесо своими лопастями непосредственно воздействует на жидкость,  а также создает внутри  насоса  поле центробежных сил за    счет энергии двигателя.

Принцип действия

Принцип работы центробежного насоса состоит в следующем. При пуске корпус насоса должен быть заполнен капельной жидкостью. При быстром вращении рабочего колеса его лопасти оказывают непосредственное силовое воздействие на частицы жидкости. Кроме того, создается поле центробежных сил в жидкости, находящейся в межлопастном пространстве рабочего колеса. Таким образом, жидкость, подвергаясь силовому воздействию лопастей рабочего колеса, с большой скоростью перемещается от центра к периферии, освобождая межлопастные каналы рабочего колеса. Поэтому в центральной части рабочего колеса давление снижается и под действием внешнего, чаще всего атмосферного давления, жидкость входит во всасывающий патрубок и вновь подводится к центральной части рабочего колеса.
