По месту расположения воздухозабора и температуре подаваемого воздуха tз завесы можно классифицировать на следующие:

• имеющий внутренний (из помещения) забор воздуха с температурой t_в и подогрев подаваемого воздуха (t_з>t_в). Такие завесы устраивают у проемов в наружных ограждениях помещений с постоянными рабочими местами, расположенными вблизи ворот или дверей, например, в магазинах. Применение внутреннего воздухозабора приводит к значительной экономии тепла на подогреве подаваемого воздуха по сравнению с наружным воздухозабором;

• имеющие внутренний воздухозабор без подогрева подаваемого воздуха (t_з<t_в). Обычно применяются у проемов в наружных ограждениях, когда допускается некоторое периодическое понижение температуры помещения;

• имеющие наружный воздухозабор и подогрев подаваемого воздуха до температуры помещения (t_з=t_в). Таким образом, устраивают завесы постоянного действия, используемые в качестве приточных вентиляционных установок.

По источнику нагревания воздуха, подаваемого в помещение завесой, они делятся на водяные (калориферные) и электрические.

По принципу действия завесы могут быть шиберующего (отсечного) и смесительного типа.

В первом случае воздушная струя завесы, уменьшая количество проходящего через проем воздуха, частично шиберует проем (значение коэффициента расхода воздуха через проем при работе завесы снижается). Во втором – обеспечивается смешивание наружного воздуха, поступающего через открытый проем с воздухом завесы.

Особенности проектирования воздушных завес.

Основными параметрами, характеризующими конкретные модели тепловых завес, являются: мощность обогрева, кВт; производительность по воздуху, м³/ч; длина завесы; тип используемого подогревателя (с электро-калорифером или с водяным калорифером).

При подборе тепловой завесы рекомендуется, чтобы длина завесы была не меньше высоты (ширины) проема.

При установке воздушных завес температура воздуха на рабочих местах должна удовлетворять санитарным нормам согласно СНиП41-01-2003. Температуру воздуха, подаваемого воздушно-тепловыми завесами, следует принимать не выше 50ºС у наружных дверей и не выше 70ºС у наружных ворот и проемов. Скорость выпуска воздуха из щелей или отверстий завес рекомендуется не более 8 м/с у наружных дверей и до 25 м/с у въездных ворот. Воздушные и воздушно-тепловые завесы могут эффективно использоваться:

• у ворот и проемов дверей в наружных стенах, не имеющих тамбуров и открывающихся более 5 раз или не менее чем на 40 мин. в смену в районах с расчетной температурой наружного воздуха минус 15ºС и ниже (параметры Б);

• у наружных дверей вестибюлей общественных помещений в зависимости от расчетной температуры наружного воздуха (параметры Б) и числа людей n, проходящих через двери в течении 1 ч. при температуре,t ºC. Например, при t от –15 до –25 и n≥400 чел. или при t от –26 до –40ºC и n≥250 чел.

7.7. Местные системы вытяжной вентиляции. Местные отсосы.

Вентиляцией называют ряд мероприятий, обеспечивающих необходимый воздухообмен в помещениях, то есть удаление загрязненного воздуха и подачу в помещение свежего (наружного) воздуха.

Вентиляционная система – это совокупность устройств для обработки, транспортирования, подачи и удаления воздуха.

Если вентилируется все помещение при наличии рассредоточенных источников вредных выделений, вентиляция называется общеобменной. Удаление воздуха непосредственно от оборудования – источника вредных выделений – или подача воздуха в какую – либо определенную часть помещения носит название местной вентиляции.

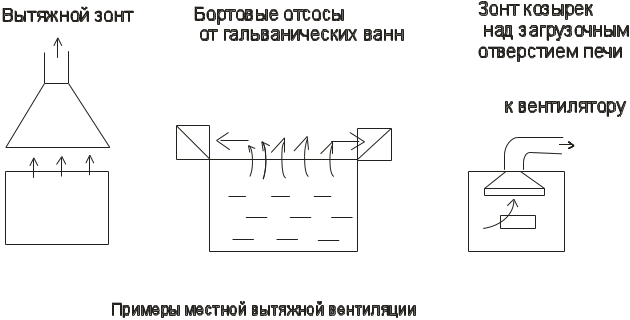

В вытяжных системах местной вентиляции используются местные отсосы.

Например, бортовые отсосы, бывают двухсторонними и односторонними. При ширине ванны более 1,2 м устраиваются двухсторонние бортовые отсосы. До 1,2 м устраиваются односторонние бортовые отсосы. Ширина щели всасывания принимают не менее 50 мм. Отводящие воздуховоды от бортовых отсосов делают с отводом воздуха вниз, т.к. удаляемая масса вредных паров и газов тяжелее воздуха и стремится вниз.

Объем воздуха, удаляемого местными отсосами, определяется по формуле:

- коэф. зависисящий от ширины ванны и границы, до которой возможно поднять вредности.

- температура раствора в ванне,

- температура воздуха в помещении,

Х- коэф. учитывающий уровень жидкости в ванне.

l- длина ванны,

S- поправочный коэф. , учитывающий скорость движения воздуха в помещении и разность температур электролита и воздуха в помещении.
