6.6 Оформление иллюстраций
Иллюстрации (чертежи, схемы, графики, диаграммы) следует располагать в пояснительной записке непосредственно после текста, в котором они впервые упоминались, или на следующей странице. Количество иллюстраций должно быть достаточным для пояснения излагаемого текста. Они могут располагаться как по тексту пояснительной записки, так и в приложениях.
На все иллюстрации должны быть даны ссылки в тексте пояснительной записки.
Чертежи, графики, схемы, выполненные как иллюстрации, должны соответствовать требованиям стандартов ЕСКД по выполнению графических конструкторских документов, а также стандартов ЕСТД.
Иллюстрации можно выполнять черным карандашом, тушью, а также черной пастой.
Иллюстрации следует располагать симметрично тексту.
Иллюстрации должны иметь наименование и сквозную нумерацию арабскими цифрами по всей пояснительной записке. Слово «Рисунок» и его наименование, помещают под иллюстрацией симметрично ее формату (или по центру листа) и оформляют следующим образом.
Рисунок 1 - Детали прибора
Допускается нумеровать иллюстрации в пределах раздела. В этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации в разделе, разделенных точкой, например:
Рисунок 2.1 - Кинематическая схема станка
Иллюстрации могут иметь кроме наименования также и поясняющие данные (подрисуночный текст). Слово «Рисунок» и его наименование, помещают после поясняющих данных.

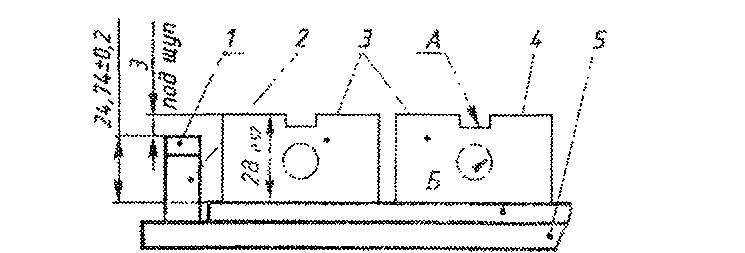

Если в тексте пояснительной записки имеется иллюстрация, на которой изображены составные части изделия, то на этой иллюстрации должны быть указаны номера позиций этих составных частей в пределах данной иллюстрации, которые располагают в возрастающем порядке, за исключениемповторяющихся позиций. Указанные данные наносят на иллюстрациях согласно ГОСТ 2.109 - 73 (см рисунок 1).
1-установ; 2-стоит: 3-заготовки;
4 – опорные пластины; 5-плита
Рисунок 1
Расстояние между текстом и иллюстрацией, иллюстрацией и подписью, подписью и текстом не меньше 1 интервала (3....4 мм).
При ссылках на иллюстрацию следует писать «... в соответствии с рисунком 2».
При ссылке в тексте на отдельные элементы деталей (отверстия, пазы, канавки, буртики и др.) их обозначают прописными буквами русского алфавита.
Иллюстрации каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Например: Рисунок А.
6.7 Оформление приложений
Материал, дополняющий текст пояснительной записки, допускается помещать в приложениях, которые могут содержать документы на стандартных формах (спецификации, ведомости деффектации, комплекты документов технологического процесса и т. д.), а также таблицы большого размера, графический материал и)т.д.
Приложения помещают в конце пояснительной записки.
На все приложения в тексте пояснительной записки должны быть сделаны ссылки. Все приложения должны быть перечислены в содержании пояснительной записки с указанием их обозначений и заголовков.
Приложения обозначают заглавными буквами русского алфавита, начиная с А, за исключением букв Ё 3. И, О. Ч, Ь, Ъ, Ы.
После слова «ПРИЛОЖЕНИЕ» следует буква, обозначающая его последовательность.
Приложения, как правило, выполняют на листах формата А4.
Приложения должны иметь общую с остальной частью пояснительной записки сквозную нумерацию страниц.
Приложения, оформленные как самостоятельный документ, например, спецификация, комплект техдокументации технологического процесса и т. д. выполняют по общим правилам для этих документов. Каждое приложение следует начинать с новой страницы. На титульном листе приложений записывают слово «ПРИЛОЖЕНИЕ» прописными буквами его обозначения без точки в конце. Заголовок названия приложения записывают, симметрично листу с прописной буквы отдельной строкой (см.приложение Ж).
КОДИРОВАНИЕ ДОКУМЕНТАЦИИ В ПРОЕКТАХ
Всем частям курсового и дипломного проектов присваивают обозначения документов в соответствии со схемой.
Пример кодирования
КП 2-36 01 03.31.2.27.14.07 ПЗ– пояснительная записка курсового проекта (работы);
КП 2-36 01 03.31.2.27.14.07.01- графическая часть курсового проекта (работы),
где КП - обозначение комплекта документов;
2-36 01 03- шифр специальности;
31 - шифр специализации;
2.27 –номер учебной группы;
14 - порядковый номер учащегося по журналу;
07 - год выполнения;
01 - номер листа графической части согласно заданию
ПЗ - обозначение пояснительной записки.
