Акустический метод поиска повреждений

Для поиска повреждения кабеля проложенного в грунте используется ещё один блок - генератор высоковольтных импульсов - ГВИ (на фото пульта управления внизу справа). В ГВИ напряжение в кабель подаётся последовательностью коротких импульсов с довольно большой мощностью (используется накоплении энергии конденсатором). Вся энергия импульса выделяется в месте повреждения изоляции, создавая при этом громкий сухой щелчок (удар). Щелчки настолько громкие, что их звук иногда слышен даже сквозь 70 см грунта как негромкие хлопки.

Вместе с блоком ГВИ используется ещё один метод называемый акустическим. Суть его в прослушивании грунта специальным микрофоном (тоже иногда входит в комплектацию ЛВИ в составе поискового прибора). Как уже отмечалось, иногда щелчки пробоя при работе ГВИ слышны без какого-либо оборудования, но не всегда трасса проходит в тихих местах и не всегда кабель лежит на глубине 60-70 см. Для таких случаев и применяется акустический метод, то есть прослушивание грунта микрофоном.

Для определения трассы и места повреждения электрического кабеля используется также индукционный метод.

Кабель при этом подключается к генератору переменного тока. Основной датчик таких приборов антенна-катушка, обычно вынесенная на некоторое расстояние от остальных органов управления. Собственно, манипулируя этой катушкой и отслеживают трассу кабеля.

Самое простое определение трассы залегания кабеля по максимуму сигнала. Антенна-катушка кабелеискателя ставится горизонтально и производится поиск предполагаемой трассы. Где сигнал громче, там и трасса. Направление можно определить поворачивая катушку в горизонтальной плоскости: максимум сигнала будет когда антенна перпендикулярна кабелю.

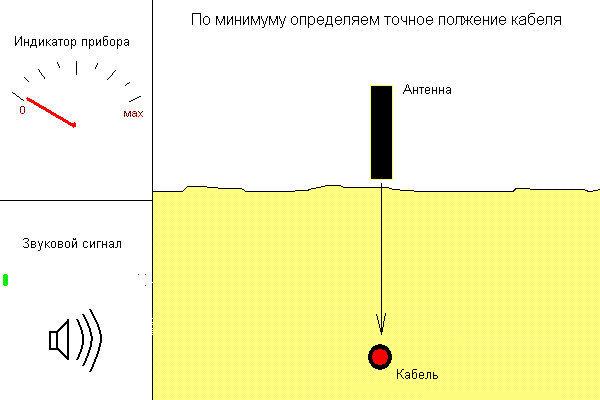

Для более точного определения местоположения кабеля нужно повернуть катушку вертикально и отслеживать трассу уже по минимуму сигнала.

После проведения всех необходимых измерений составляется схема вида повреждения кабельной линии, которая заносится в протокол измерения.
