6. Вопросы для защиты работы

1. Принципы возникновения и распространения шума.

2. Какими параметрами характеризуется явление шума?

3. Виды шума в зданиях.

4. Способы защиты от шума.

5. Каким показателем нормируется шум?

5. Последовательность расчета.

7. Как характеризуются ограждающие конструкции?

Защита проводится в форме собеседования.

Лабораторная работа 3 Изоляция междуэтажных перекрытий от ударного шума с полами на упругом основании

1. Цель и содержание

Целью настоящей работы является изучение последовательности расче­та как на звукоизоляцию от ударного шума ограждающих конструкций и овладение методами подбора и конструирования ограждений жилых зданий для обеспечения микроклимата среды обитания человека. Работа выполня­ется каждым студентом индивидуально.

Содержание работы:

1. Изучение теоретического обоснования работы.

2. Изучение задания на лабораторную работу.

3. Выполнение работы согласно заданию.

4. Оформление работы и представление к защите.

5. Защита лабораторной работы.

2. Теоретическое обоснование

Причиной возникновения шума в зданиях являются как внутренние, так и внешние источники. К внутренним источникам относятся инженерное и санитарно-техническое оборудование зданий и сами люди.

Для борьбы с шумом используются следующие методы:

• борьба в источнике возникновения шума: звукопоглощение;

• звукоизоляция.

Наиболее радикальный метод борьбы с шумом – борьба в источнике. Это не всегда возможно и не входит в компетенцию инженера-строителя.

Звукоизоляция и звукопоглощение предусматриваются на стадии про­ектирования здания. Звукоизоляция воздушного шума рассмотрена в пре­дыдущей лабораторной работе. Здесь мы рассмотрим порядок и правила расчета на звукоизоляцию от ударного шума перекрытий с полами на упругом основании. Для экспериментальной оценки изоляции от ударного шума использу­ется так называемая «стандартная ударная машина», производящая 10 уда­ров в 1 секунду пятью молотками массой по 0,5 кг каждый, свободно па­дающими с высоты 4 см. Полученные уровни звукового давления под кон­струкцией приводят к октавным полосам частот, а общее звукопоглощение приводят к единому, равному 10 м². Такие уровни называют приведенными L_п.

Обеспечить нормативные требования изоляции от ударного шума с по­мощью несущих плит перекрытия практически невозможно. Поэтому целе­сообразно повышать звукоизоляцию различными конструктивными прие­мами (например, устройством упругого слоя).

Ударные воздействия на пол вызывают периодические изменения на­пряжения в упругом слое. В нем возникают деформации, на которые расхо­дится часть энергии, рассеиваемой в виде тепла. При наличии в конструк­ции перекрытия воздушных прослоек возможна передача звука не только через элементы конструкции, но и через прослойки. Эта передача будет тем меньше, чем меньше масса нижнего элемента перекрытия.

Снижение уровня ударного шума в перекрытиях с полами на упругом основании зависит прежде всего от частоты собственных колебаний пола – f₀. Чем ниже частота собственных колебаний пола (f₀), тем больше величина снижения уровня ударного шума ∆L:

(дБ), (14)

где f – текущая частота (Гц).

Каждое удвоение частоты при f > f_Q приводит к улучшению изоля­ции от ударного шума на 12 дБ. Начиная со средних частот, возникновение волновых процессов в упругом слое замедляет рост звукоизоляции с 12 до 6 дБ на октаву.

Расчет звукоизоляции от ударного шума состоит из построения частот­ной характеристики снижения приведенного уровня ударного шума ∆L и вычисления показателя изоляции Е_у перекрытия с полом. Частотные харак­теристики требуемого снижения приведенного уровня ударного шума ∆L_T показаны на рис. 8 для несущих конструкций, указанных в таблице 4.

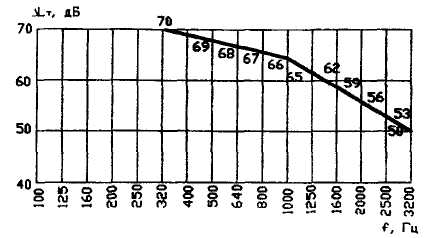

Рисунок 9 – Нормативная частотная характеристика изоляции от удар­ного шума

Рисунок 10 – Частотные характеристики требуемого снижения приведенного уровня ударного шума
