4.1. Пример и порядок расчета

1. Определить индекс изоляции воздушного шума ж/б панелью h = 140 мм, _ост = 2400 кг/м³. Перегородка междуквартирная = 50 дБ.

2. Для построения частотной характеристики изоляции воздушного шу­ма однослойной ж/б панелью h = 140 мм определяем координаты точки В (f_e,R_в) по графикам 3, 4 в зависимости от:

• толщины ограждающей конструкции h, м (график 3):

• поверхностной плотности и ограждающей конструкции Р, кг/м² (фор­мула 6).

3. Поверхностная плотность конструкции:

P =  _* h = 2400 _* 0, 14=336 (кг/м²). (3)

Рисунок 3 – График определения координаты f_в. Толщина ограждения h, м

Номер графика определяется в зависимости от плотности ограждения : 1 –  > 1800 кг/м³; 2 –  = 1800 кг/м³; 3 –  = 1400 кг/м³; 4 –  < 1200 кг/м³.

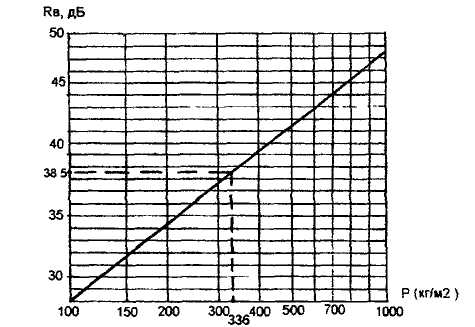

Рисунок 4 – График определения координаты R_B

Поверхностная плотность конструкции, кг/м²

4. По графикам 3, 4 определили: f_в = 256 Гц и R_в = 38,5 дБ.

5. На графике нормативной частотной характеристики изоляции воз­душного шума строят частотную характеристику изоляции воздушного шу­ма ограждающей конструкции (согласно п.п. 2.4.2, 2.4.3, 2.4.4, график 5).

6. Находим величину поправки ∆_В. Для удобства будем производить вы­числения в табличной форме (табл. 2).

7. Сравнивая вычисленные значения кривой частотной характеристики изоляции воздушного шума данной перегородки (графа 2 таблицы 2) с нор­мативной частотной характеристикой (графа 3 таблицы 2), находим небла­гоприятные отклонения:

а) максимальное неблагоприятное отклонение равно 8 дБ;

б) среднее неблагоприятное отклонение 49/18 = 2,72 дБ;

в) смещаем нормативную кривую на 2 дБ вниз.

Рисунок 5 – График расчетной частотной характеристики изоляции воздушного шума железобетонной панели

8. Определяются значение звукоизоляции по сдвинутой нормативной кривой (графа 5 таблицы 2) и отклонения вычисленных значений от сдви­нутой нормативной кривой (графа 6 таблицы 2).

9. Полученное новое максимальное неблагоприятное отклонение не превышает допустимого, 6 дБ < 8 дБ (графа 6 таблицы 2).

Полученное новое среднее неблагоприятное отклонение 33/18 = 1,8 дБ, близкое к 2 дБ. Следовательно, поправка ∆_В = -2дБ. Так как график смещен вниз на 2 дБ, индекс изоляции воздушного шума равен:

(дБ). (4)

По таблице 1 для данной конструкции нормативное значение звукоизо­ляции данной конструкции равно =50 дБ, тогда:

дБ < =50 (дБ). (5)

Таблица 2 – Определение поправки ∆_В изоляции от воздушного шума расчетной конструкции

Частота, Гц	Вычисл. значения звукоизол., дБ	Нормат. значения звукоизол., дБ	Отклонения вычисленных значений от нормативных	Значение звукоизол. по сдвинутой кри­вой	Отклонения вычисл. знач. от сдвин. нормативн.
1	2	3	4	5	6
100	38,5	27	11,5	25	13,5
125	38,5	32	6,5	30	8,5
160	38,5	37	1,5	35	3,5
200	38,5	42	-3,5	40	-1,5
250	38,5	45	-6,5	43	45
320	40,0	48	-8,0	46	-6,0
400	43,0	51	-8,0	49	-6,0
500	45,0	53	-8,0	51	-6,0
640	48,0	55	-7,0	53	-5,0
800	51,0	56	-5,0	54	-3,0
1000	53,0	56	-3,0	54	-1,0
1250	56,0	56	0	54	2,0
1600	58,0	56	2,0	54	4,0
2000	60,0	56	4,0	54	6,0
2500	60,0	56	5,0	53	7,0
3200	60,0	54	6,0	52	8,0
4000	60,0	52	8,0	50	10,0
5000	60,0	20	10,0	48	12,0
Итог:			∑=-49дБ		∑=-ЗЗ дБ

10. Следовательно, перегородка не удовлетворяет требованиям звуко­изоляции. Необходимо принять новую конструкцию и заново выполнить проверочный расчет.

11. Для ориентировочной оценки изоляции от воздушного шума можно использовать среднее значение звукоизоляции, представляющее собой ее усредненное значение в диапазоне частот 100 – 5000 Гц. Среднее значение звукоизоляции однородной конструкции приближенно определяется в зависимости от поверхностной плотности Р по формулам:

при P < 200 кг/м² (дБ), (6)

при Р > 200 кг/м² (дБ). (7)
