3. Аппаратура и материалы

1. Три листа формата А4.

2. Один лист миллиметровой бумаги формата А4.

3. Циркуль, линейка, карандаш, калькулятор.

4. Методика и порядок выполнения работы

Нормируемым параметром звукоизоляции воздушного шума является индекс изоляции воздушного шума (дБ). Значение индекса изоляции воздушного шума зависит от назначения зданий и места расположения про­ектируемой конструкции (табл. 1).

Расчетный индекс изоляции от воздушного шума вычисляется по формуле:

. (1)

В формуле ∆_В – поправка, определяемая путем сравнения частотной ха­рактеристики изоляции воздушного шума проверяемой конструкции с нор­мативной частотной характеристикой изоляции от воздушного шума.

Построение частотной характеристики изоляции воздушного шума кон­струкцией выполняется в следующем порядке:

1. Определяют координаты точки В (график 2):

• fв – частотная характеристика (Гц) конструкции по графику 3 в за­висимости от толщины ограждения h (м);

• Rв – звукоизоляция (дБ) по графику 4 в зависимости от поверхност­ной плотности конструкции Р (кг/м²).

2. Влево от точки В проводится горизонтальный отрезок до оси f = 100 Гц.

3. Вправо от точки В проводим отрезок с наклоном 7,5 дБ на октаву до ординаты R_c = 60 дБ и получим точку С.

4. Из точки С вправо проводим горизонтальный отрезок до границы f = 5000 Гц (график 2).

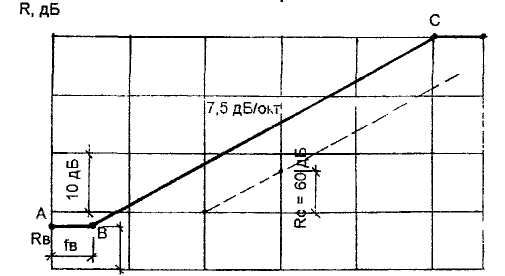

Рисунок 2 – График частотной характеристики изоляции воздушного шума одно­слойным плоским ограждением

5. Полученный график частотной характеристики изоляции однослой­ной конструкции наносят на графике 1 с нормативной частотной характери­стикой изоляции.

6. В графу 3 таблицы 2 переносят значения по частотам, вносят «Норма­тивные значения звукоизоляции R,, (дБ)».

7. В графу 2 таблицы 2 переносят «Вычисленные значения звукоизоля­ции R_в (дБ)».

8. В графу 4 таблицы 2 «Отклонение вычисленных значений от норма­тивных» заносят разницу между R,, и R_в.

9. Рассчитывается и определяется максимальное неблагоприятное от­клонение: наименьшее значение области показателей со знаком «минус».

10. Выявляется среднее неблагоприятное отклонение: сумма отклонения вычисленных значений (∑) делится на число подоктав, равное 18, в диапазо­не от 100 до 5000 Гц.

11. Определяется среднее неблагоприятное отклонение:

• если среднее неблагоприятное отклонение приближается, но не пре­вышает 2 дБ, а максимальное неблагоприятное отклонение не превыша­ет [8] дБ, то поправка ∆_В = 0;

• если среднее неблагоприятное отклонение превышает 2 дБ или макси­мальное неблагоприятное отклонение превышает [-8] дБ, то норматив­ная частотная характеристика смещается вниз на целое число дБ так, чтобы среднее и максимальное неблагоприятное отклонение от нормативной частотной характеристики не превышали указанных величин. В этом случае ∆_В отрицательна и равна величине смешения нормативной частотной характеристики;

• если среднее неблагоприятное отклонение значительно меньше 2 дБ или неблагоприятное отклонение отсутствует, нормативная частотная характеристика смещается вверх на целое число дБ аналогичным обра­зом. В этом случае поправка ∆в положительна и равна величине смеще­ния нормативной частотной характеристики.

12. Вычисляется индекс изоляции воздушного шума по формуле:

(дБ). (2)

Полученный результат расчета сравниваем с нормативным значением индекса изоляции воздушного шума (СНиП II-12-77. Защита от шума) таблицы 1.

Таблица 1 – Нормативное значение индекса изоляции воздушного шума

Жилые здания	, дБ
Стены и перегородки между квартирами, между помещениями квартир и лестничной клеткой, холлом, вестибюлем	50
Перегородка без дверей между комнатами, между кухней и ком­натой в квартире	41
Перегородка между комнатой и санузлом одной квартиры	45

13. Если в результате расчетов < 50 (дБ), то необходимо изменить конструкцию ограждения (применить другой материал или увеличить тол­щину конструкции).

14. Если в результате расчетов > 50 (дБ), то конструкция удовлетворяет требованиям.
