3. Аппаратура и материалы
1.Исходные данные для проведения расчетов.
2.Один лист миллиметровой бумаги формата А4.
3. Циркуль, линейка, карандаш, калькулятор.
4. Методика и порядок выполнения работы
Расчет профиля подъема рядов мест в виде ломаной линии складывается из последовательного расчета ординат каждого из составляющих ее прямых отрезков, начиная с ближайшего к объекту наблюдения.
При расположении рядов мест по наклонной прямой ординаты подъема рядов определяются по расчету; при этом превышение луча зрения зрителя последнего ряда над головой впереди сидящего принимается равным нормативному С; удаление первого ряда зрителей от точки F – X1 и последнего ряда – Xn; превышение уровня глаз зрителя первого ряда над точкой F – h0; ширина ряда d; общее протяжение одной группы рядов – l.
Искомое превышение уровня глаз зрителя последнего ряда над уровнем глаз зрителя первого ряда определяется по формуле:
.
(51)
Если уровень глаз зрителя первого ряда находится на одном уровне с точкой F, то h0 = 0. Тогда:
.
(52)
Если уровень глаз зрителя первого ряда ниже точки F (положение характерное для кинотеатров), то h0 – отрицательное, а:
.
(53)
Профиль подъема рядов в виде ломаной линии рассчитывается путем последовательного определения ординат последнего ряда каждой группы, начиная с группы, ближайшей к объекту наблюдения, т. е.:
,
(54)
где
–
расстояние от первого до последнего
ряда первой группы мест.
После вычисления y1 определяется превышение уровня глаз зрителя последнего ряда первой группы над точкой F:
.
(55)
И высота подступенка для этой группы рядов мест:
,
(56)
где n – число рядов в первой группе мест
Последний ряд каждой группы является первым рядом последующей, и при вычислении ординаты подъема второй группы рядов мест формула (57) примет вид:
.
(58)
Затем определяются h2, r2 и рассчитываются ординаты третьей группы и т. д.
Общий подъем профиля с количеством рядов n, определяется ординатой подъема последнего ряда по отношению к уровню глаз зрителя первого ряда:
,
(59)
где hn-1 – расстояние (по вертикали) между точкой F и уровнем глаз зрителя первого ряда последней группы;
xm-1 – расстояние от точки F до первого ряда последней группы;
m – количество групп рядов мест.
4.1. Пример расчёта
Требуется определить профиль подъема рядов в виде ломаной линии в концертно-эстрадном зале. Расчетная точка F расположена на уровне планшета сцены на удалении 300 см от ее края. Высота сцены – эстрады 100см (рис.1). Удаление первого ряда от точки F X1 = 460 см. Превышение уровня глаз зрителей первого ряда над точкой h0=15 см. Расчетное превышение лучей зрения С – 12 см (т.е. отвечает условиям беспрепятственной видимости). Ширина ряда d = 90 см. Группировка рядов: первая группа – 3 ряда; вторая и третья по 4 ряда; четвертая – 5 рядов; пятая – проход 1,6м; шестая – 7 рядов, соответствует вычисленной кривой наименьшего подъема. Соответственно: 1= 180 см, 2=360 см, 3=360 см, 4=450 см, 5 =160 см, 6 = 630см.

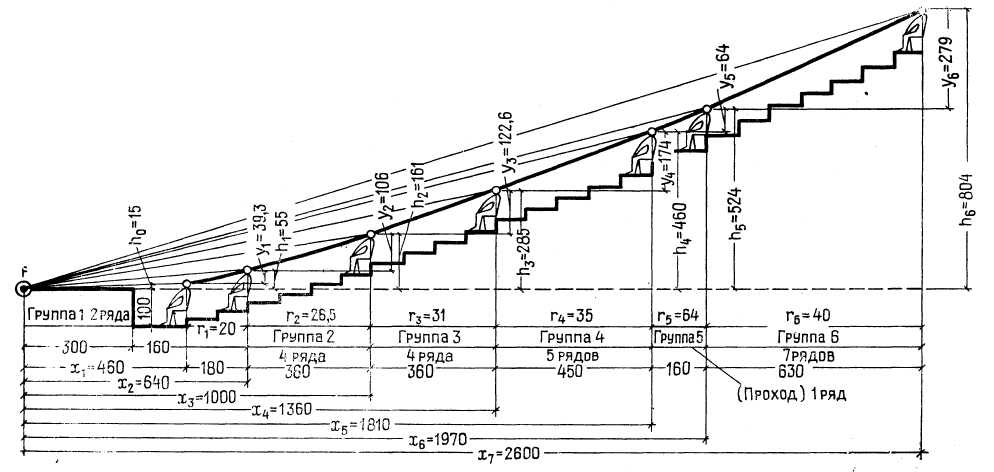

Pиcунок 15 – Схема к расчету профиля подъема рядов по ломаной линии
Таблица 14 – Результаты расчета подъема рядов мест
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
