3. Аппаратура и материалы

1.Исходные данные для проведения расчетов.

2.Один лист миллиметровой бумаги формата А4 (210 297).

3.Линейка, карандаш, калькулятор.

4. Методика и порядок выполнения работы

Расчет движения людских потоков и определение размеров коммуникационных помещений производится в следующем порядке:

1. Определяется общая задача, время эвакуации людей из здания в нормальных условиях движения, а также способы устранения возможных скоплений людей и задержек их движения.

2. Выбираются расчетные предельные состояния (t_пр, D_пр не должно быть больше плотности при q_max для соответствующего вида пути).

3. Устанавливается расчетное количество людских потоков, для чего выбираются группы помещений, отвечающие главному и подсобным функциональным процессам.

4. Выбираются наиболее вероятные пути движения людских потоков.

5. Устанавливается число людей в каждом потоке и начальная плотность каждого потока на первом участке пути движения.

6. На основе исходных данных для каждого потока определят его параметры и время движения, пользуясь графиками приложения 1.

7. Анализируются результаты расчета и проверяются соответствие полученных значений t и D заданным значениям t_пр и D_пр, делается вывод о правильности выбора размеров коммуникационных помещений.

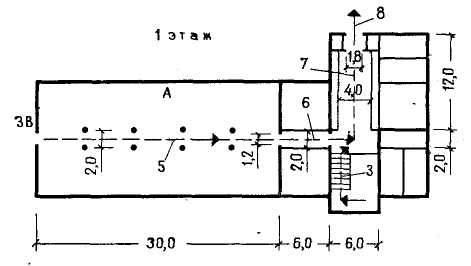

Рисунок 14 – План производственного здания:

А – помещение, отвечающее основному функциональному назначению; ЗВ – запасные выходы; 3 – 8 – номера участков пути

Произвести расчет движения людских потоков в проектируемом производственном здании. План здания представлен на рис.14.

4.1. Пример и порядок расчета

Число работающих составляет 150 чел. Уличная одежда хранится у рабочих мест.

В рассматриваемом примере пути движения людского потока достаточно определены. Общая схема движения представлена на плане этажа.

Число людей в потоке 1-ого этажа – 150 чел., и поскольку уличная одежда хранится у рабочих мест, то согласно таблице 1, f = 0,125 м², а N₁ = 150 0,125 = 18,75 м².

Предполагается, что в момент начала движения все люди вышли в проход (помещение I). Начальная плотность людского потока

.

Пример. Расчет начала движения до места слияния (вестибюль; участок 3):

участок 1 ₁ = 2м; L₁ = 30м; D₁ = 0,31; ₁ = 21,15м/мин (по графику 1 приложения 1); q₁=0,31 21,15=6,56 м/мин; Q₁= 0,31 21,15=13,12м²/мин; t₁ = мин;

проем 01 ₀₁ = 1,2 м; Интенсивность движения в проеме составит

, т. е. ; м/мин;

q₀₅ = 10,95 > q_max (скопле­ние); q_max=10,65 м/мин; D₀5 = 0,92 (согласно графика 2 приложения 2); ₀₁ =9,74м/мин (согласно графика 1 приложения 2); q₀₁ = 0,92 9,74=8,94м/мин; Q₀₁ = 0,92 9,74 1,2 = 10,75 м²/мин.

Скорость образования скоплении людей составит:

м/мин.

Скорость рассасывания скопления составит:

м/мин.

В результате время задержки движении в проеме будет:

, мин.

участок 2 ₂ = 2м; L₂ = 6м; q₂ = м/мин; D₂ = 0,185(по графику2 приложения 2); ₂ = 29,4м/мин (по графику 1 приложения 2); Q₆₂ = 0,185 29,4 2=10,87 м²/мин; t₂ = 0,2мин;

проем 02 ₀₂ =1,2м; q₀₂ = м/мин q₀₂ < q_max (нет скоп­ления); D₀₆₂ = 0,38(по графику2 Приложения 2); ₀₂ = 23,88м/мин (по графику 1 Приложения 2); Q₀₂ = 0,38 23,88 1,2 = 10,88 м².

участок 3 ₃ = 4м; L₃ = 11м; q₃ = м/мин; D₃ = 0,089 (по графику 2)

₃ = 43,8 м/мин (по графику 1) Q₃ = 0,089 43,8 4 = 15,37 м²/мин; мин.

проем 03 ₀₃ = 1,8м; q₀₃ = м/мин q₀₃ < q_max (нет скоп­ления); D₀₃ = 0,35 (по графику2); ₀₃ = 27,55м/мин; Q₀₃=0,32 27,55 1,8 = 15,86 м²/мин.

участок 4 (тамбур) ₄ = 2м; L₄ = 2м; q₃ = м/мин; D₄ = 0,44 (по графику 2)

₄ = 18,5 м/мин (по графику 1) Q₄ = 0,44 18,5 2 = 16,28 м²/мин; мин.

проем 04 ₀₄ = 1,8м; q₀₄ = м/мин; q₀₄ < q_max (нет скоп­ления); D₀₄ = 0,37 (по графику2); ₀₄ = 25,3м/мин; Q₀₄=0,37 25,3 1,8 = 16,84 м²/мин.

В результате проведенных расчетов стало известно, что выход людей на улицу из здания в нормальных условиях закончится через 2,28 мин. После начала движении. В данном примере t > t_пр . В проеме 01 происходит скопление людей и полностью достигает максимальной величины. Следовательно, путем расширения проемов можно сократить время движения и устранить высокие плотности. Для этого определим для проема:

м.

Таким образом, в проекте следует увеличить ширину дверного проема (со следующего по стандарту размера). Для того, чтобы, проверить соблюдение первого предельного условия, т. е. t t_пр, необходимо сделать проверочный расчет при новом параметре проема. В данном примере очевидно, что условия будут выдержаны.
