4.2 Определение величины периодической составляющей тока кз в произвольный момент времени
В приближенных расчетах токов КЗ для определения действующего значения периодической составляющей тока короткого замыкания в произвольный момент времени переходного процесса следует применить метод типовых кривых [2, 3].
Этот метод основан на использовании специальных кривых – основных и дополнительных. Основные типовые кривые используют, если электроэнергетическая система представлена одним или несколькими обобщенными генераторами, радиально связанными с местом короткого замыкания, находящимися в примерно одинаковых условиях. Дополнительные типовые кривые применяют в случае, если электроэнергетическая система представлена генераторами и шинами неизменного напряжения GS, связанными с точкой КЗ через общее сопротивление.
В первом случае схема преобразуется к следующему виду – рис. 4.1.
Рис. 4.1. Схема замещения электроэнергетической системы при радиально связанных с точкой КЗ источниках питания
Алгоритм расчета следующий:
1. Определяем значения токов от генераторов и от системы методом эквивалентных ЭДС.
2. Ток от системы считаем незатухающим, поэтому его определяем сразу, переходя от относительных единиц к именованным:
,
(4.8)
где Uб – напряжение той ступени трансформации, где произошло КЗ.
3. Определив ток в именованных единицах, рассчитываем его номинальный ток относительно точки КЗ также в кА:
.
(4.9)
4. Находим
отношение
.
Это отношение показывает номер кривой
из семейства типовых кривых. В том
случае, если
,
то
.
5. Если
это отношение больше единицы, то по
основным типовым кривым для заданного
момента времени определяем отношение
токов
.
6. Рассчитываем действующее значение тока от генераторов:
.
(4.10)
7. Затем находим ток в точке КЗ для заданного момента времени как сумму токов от генератора и системы:
(4.11)

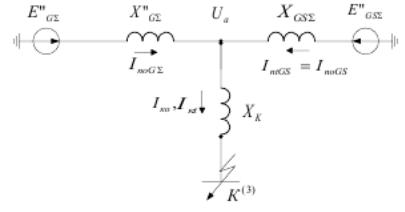

Во втором случае схема замещения преобразуется к следующему виду – рис. 4.2.
Рис. 4.2. Схема замещения электроэнергетической системы при связи генераторов и шин неизменного напряжения с точкой КЗ через общее сопротивление
Алгоритм расчета следующий:
Определяем величину в относительных единицах:
,
(4.12)
где
;
.
2. Находим напряжение Ua:
.
(4.13)
3. Вычисляем ток от генераторов:
.
(4.14)
4. Для
определения номера дополнительной
кривой находим отношение
. Если это отношение меньше 0,5, то расчет
закончен, так как в этом случае не
учитывается затухание периодической
составляющей тока КЗ от генераторов в
общем токе и принимается, что
.
(4.15)
5. Если же это отношение больше 0,5 (что показывает номер дополнительной кривой), то вначале, как и в первом случае, определяем номер основной типовой кривой и γt для заданного момента времени.
6. От найденной величины γt движемся параллельно оси абсцисс вправо до точки пересечения с полученной дополнительной кривой. Эта точка пересечения проектируется на горизонтальную ось, определяя величину коэффициента Kt:
.
(4.16)
7. Вычисляем действующее значение тока:
.
(4.17)
