Лабораторна робота № 6. Тема: Способи збирання цукрових буряків та технічні засоби для їх виконання.

Мета роботи: Ознайомитися з технологією та технічними засобами що використовуються при збиранні цукрових буряків.

Обладнання: Робочі органи машин БМ-6, РКМ-6, плакати, інструмент для налагодження.

Теоретичні відомості.

Збирання врожаю цукрових буряків відноситься до найбільш трудоємких операцій в рослинництві, оскільки потребує значних енергозатрат, а також цілого комплексу машин для їх виконання.

Застосовують декілька способів збирання цукрових буряків, при яких машини виконують або окремі технологічні операції, або весь технологічний процес. На даний час широко застосовуються чотири способи збирання цукрових буряків: ручний, комбайновий, поточний, перевалочний.

Ручний спосіб полягає в тому, що знаряддя, яке називається коренепідіймачем, лише зрихлює грунт навколо коренеплоду, а решта операцій виконується вручну. Такий спосіб є найбільш трудоємким і застосовується лише в тих випадках, коли машинне збирання неможливе.

Комбайновий спосіб полягає в тому, що основні операції ( зрізання гички та викопування коренеплодів) виконуються однією машиною-комбайном. Але в цьому випадку коренеплоди та гичка залишаються на полі в кагатах і потребують додаткової ручної доочистки, що потребує затрат додаткової ручної праці та часу на виконання цих операцій.

При поточному способі, як коренеплоди так і гичка з комбайна завантажуються в транспортний засіб і транспортуються до місць зберігання. Такий спосіб є найбільш прийнятним, оскільки дає змогу зібрати врожай в стислі строки, і уникнути додаткових втрат.

Розрізняють однофазний та двофазний (роздільний) поточні способи збирання.

При однофазному способі основою технічного забезпечення є комбайн, який викопує коренеплоди. Він також оснащений пристроями для очищення коренеплодів та завантажування їх в транспортний засіб. Такі комбайни також оснащені причепами для накопичення гички.

Двофазний поточний спосіб збирання цукрових буряків передбачає застосування двох видів машин. Це машина для зрізання, очистки та завантажування в транспортний засіб гички цукрових буряків, а також додаткової очистки головок коренеплодів спеціальним пристроєм, та окрема машина для викопування, очистки та завантажування в транспортний засіб коренеплодів.

Перевалочний спосіб подібний до поточного, але в цьому випадку викопані коренеплоди не транспортуються на приймальні пункти, а складаються в бурти на краю поля, звідки їх з часом транспортують на переробні підприємства.

Такий спосіб більш енергоємкий ніж поточний, оскільки потребує додаткового застосування такого транспортного засобу як буряконавантажувач, але при недостатній кількості транспортних засобів дає змогу швидше закінчити збирання врожаю і звільнити поле для післязбирального обробітку грунту, що є ефективним з точки зору кліматичних умов, при яких проводиться збирання цукрового буряка.

Найбільш широке використання в Україні отримав двофазний потоковий спосіб збирання цукрових буряків. Його перевага над іншими способами полягає в порівняно меншій трудоємкості, скороченні строків збирання, зменшенні втрат коренеплодів.

При даному способі збирання застосовують такі технічні засоби: гичкозбиральна машина БМ-6,яка призначена для зрізання гички цукрового буряка, транспортування, очистки від грунту, завантажування її в транспортний засіб, а також додаткового очищення головок коренеплодів від залишків гички, рослинних решток та грудок грунту.

Гичкозбиральна машина БМ-6 є причіпним технічним засобом, який може агрегатуватися з тракторами МТЗ-80; ЮМЗ-6; Т-70С. Ширина захвату машини складає 2,7 м (за один прохід обробляється 6 рядків). Робоча швидкість сягає 8 км/год. Продуктивність складає 1,6 га/год (Рис.6.1).

Машина складається з таких робочих органів: копіюючого механізму 1, гичкорізального апарату 3 з копіром 2, приймального транспортера 4 з бітером 5, завантажувального транспортера 6, барабанів 8, очисника головок коренів 7, а також рами, ходової частини, механізму приводу, гідросистеми, електронної системи контролю.

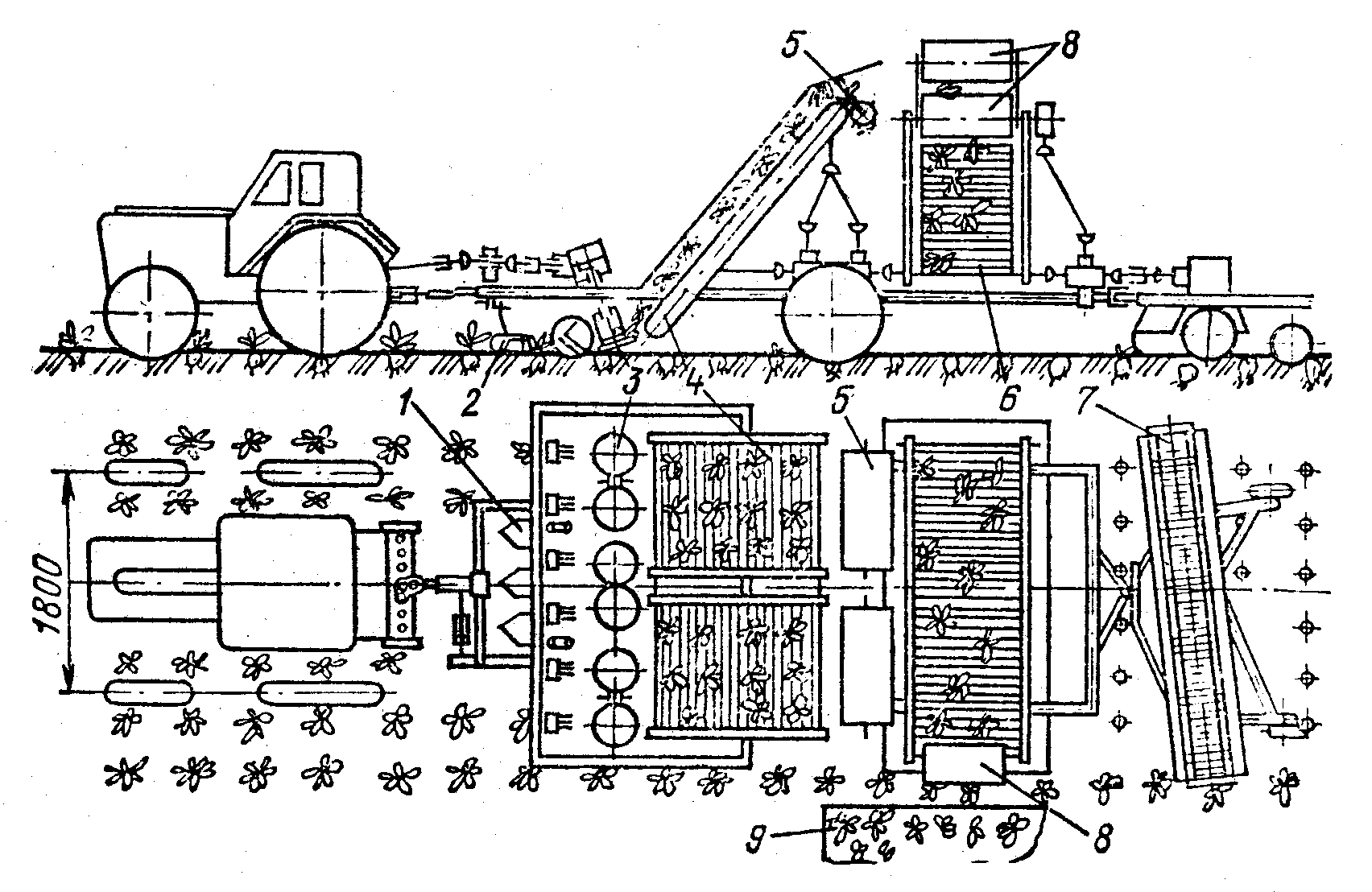

Р ис.6.1. Технологічна схема гичкозбиральної машини БМ-6А.

Машина працює слідуючим чином: при русі копіри-водії 1 автоматично направляють робочі органи машини по рядках. Щупи копіруючого пристрою 2 різальних апаратів 3, рухаються по головках коренів і переміщуючись в вертикальній площині автоматично встановлюють ножі різальних апаратів на задану висоту зрізу гички.

Дискові ножі діаметром 420 мм обертаючись зрізають гичку та направляють її на приймальний транспортер 4, який переміщує її до бітерів 5. Бітер транспортує гичку на вигрузний транспортер 6 і при цьому очищує її від грунту. Вивантажувальний транспортер з барабанами 8 додатково очищує гичку від грунту і завантажує її в транспортний засіб.

Для видалення з головок коренеплодів залишків гички та знищення бур’янів в рядках на машині БМ-6 встановлено очисник 7, який складається з вала з гумовими бичами, механізму приводу і рами з двома опорними колесами. Обертаючись, бичі вдаряють по поверхні грунту, відбиваючи при цьому рослинні рештки.

Система автоматичного контролю призначена для контролювання частоти обертання гичкорізального апарата, бітера та барабанів, а також вивантажувального транспортера.

При зупинці одного з валів система контролю подає звуковий та світловий сигнали в кабіну трактора.

Основним робочим органом машини БМ-6А є гичкорізальний апарат (Рис.6.2) що призначений для зрізання гички на заданій висоті (рівень сплячих вічок). Він складається з копіювального пристрою 8 та різального апарата 10, що зв’язані між собою гвинтовою тягою 8 з гайкою 9. Копіювальний апарат має: гребінчатий копір 2 закріплений на стояку 4 за допомогою болтів 3. Гвинт 8 з гайкою 9 зв’я-зує між собою механізм підвіски різального апарата з верхньою ланкою паралелограмної підвіски копіра.

Якість роботи гичкорізального апарата в певній мірі залежить від його налагодження. Конструкція гичкозрізаючого апарата передбачає слідуючі регулювання:

• висота ножів 10 відносно поверхні грунту встановлюється за допомогою гвинта 6 опорного колеса 1;

• горизонтальний зазор “a”, між лезом ножа та кромкою гребінчатого копіра, регулюють переміщенням копіра вперед або назад, для цього зазор “a” повинен бути рівним половині діаметра головки середнього за розміром кореня;

• вертикальний зазор “в” між лезом ножа і поверхнею копіра 2 встановлюють зміною довжини гвинтової тяги 8, яка має ліву та праву різьби.

При обертанні гвинта вправо чи вліво зазор “в” збільшується чи зменшується, після регулювання гвинт фіксується гайкою 9. З метою автоматичної зміни вертикального зазору “в” при піднятті копіра і різального апарата вгору, шарнір гвинтової тяги 6 переставляють в один з трьох отворів верхньої ланки чотириланкового механізму.

Якщо в процесі роботи збільшується кількість коренеплодів зі сколотою чи рваною поверхнею, це вказує на те що ніж різального апарата слід загострити.

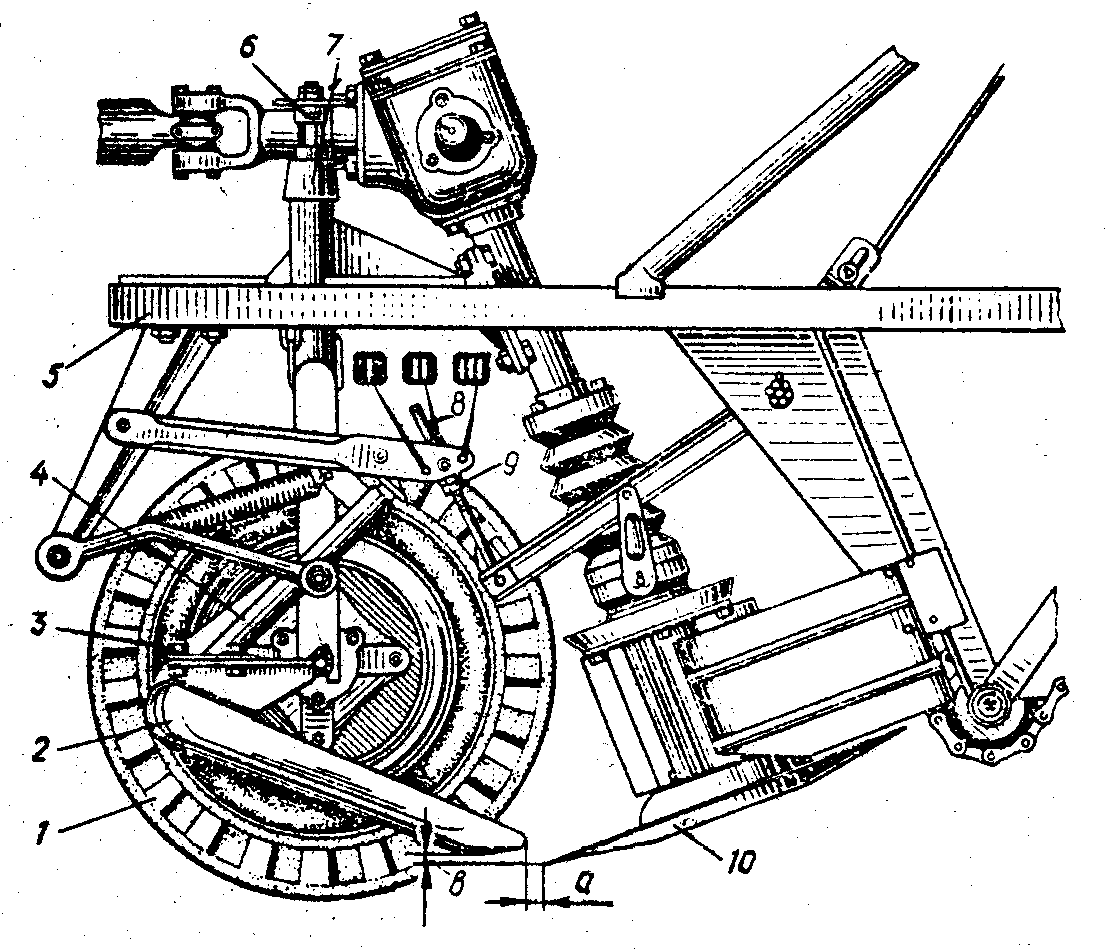

Рис.6.2 Гичкозрізаючий апарат машини БМ-6Б.

В комплексі з машиною БМ-6 також застосовується коренезбиральна машина РКМ-6.

Самохідна коренезбиральна машина РКМ-6 (Рис.6.3) складається з таких робочих органів: автомата водіння по рядках 1; двох пар рядних копачів 2; шнекових транспортерів очисників 3; повздовжнього транспортера 4; поперечного транспортера 5; вивантажувального транспортера 6; системи автоматичного контролю 7.

В залежності від виду грунтів, кліматичної зони використання та сорту буряків, машина РКМ-6 може комплектуватися декількома видами копачів, а саме:

• активними вильчатими копачами РКМ6-01;

• пасивними дисковими копачами РКМ6-02;

• копачем з одним пасивним підкопуючим диском РКМ6-3.

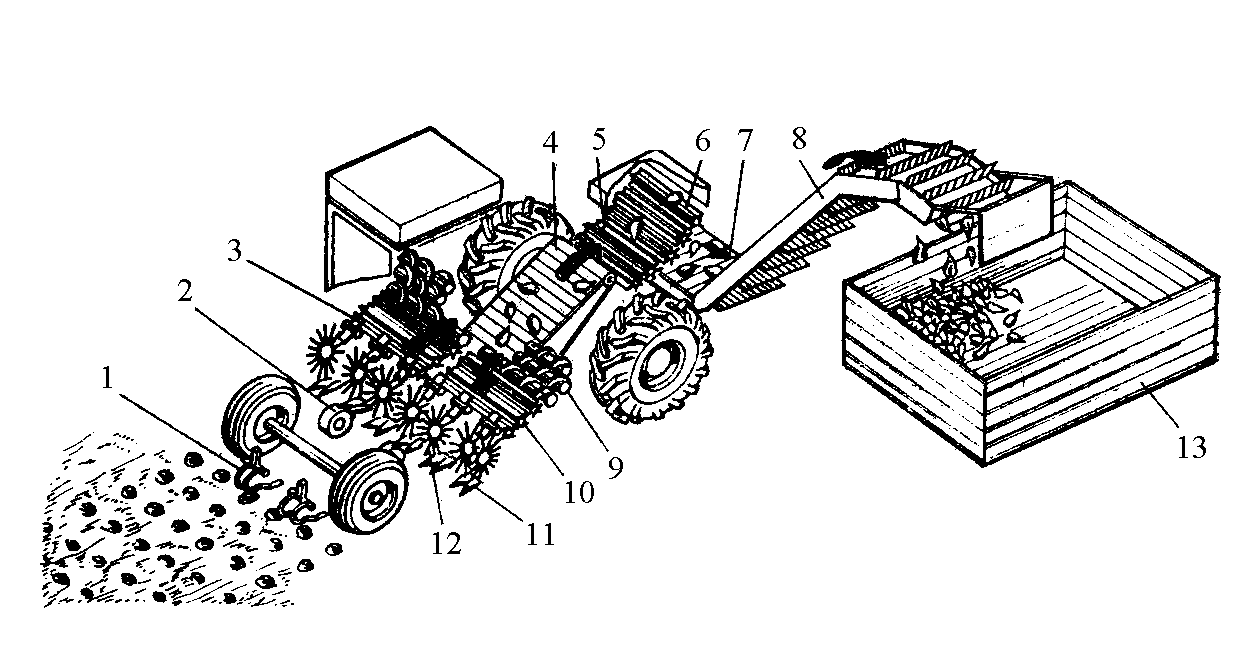

Рис.6.3 Бурякозбиральна машина РКМ-6

Машина РКМ-6 працює наступним чином: механізатор заїжджає машиною на поле і встановлює її вздовж рядків, після чого, за допомогою гідросистеми, на поверхню поля опускаються копачі і копіри автомату водіння по рядках 1. За допомогою гідросистеми та розподільного клапана, автомат водіння в автоматичному режимі направляє машину по рядках.

Викопуючі робочі органи 11 заглиблюються в грунт на встановлену глибину, яка регулюється за допомогою опорних коліс копачів 2. Обертаючись, вони виштовхують коренеплоди з грунту. Далі, коренезабірники 12 захвачують їх і переміщують на лопатеві очисники 3, які очищають коренеплоди від грунту і подають до шнекових транспортерів очисників 9, де вони додатково очищуються і передаються на повздовжній транспортер 4.

Повздовжній прутковий транспортер транспортує коренеплоди до поперечного бункера-транспортера 7, додатково очищуючи їх.

Поперечний бункер-транспортер призначений для подачі коренеплодів до вивантажувального транспортера, а також для їх накопичення під час заміни транспортного засобу.

Вивантажувальний транспортер 8 піднімає коренеплоди і завантажує їх на транспортний засіб 13, що рухається поруч.

Конструкція корензбиральної машини РКМ-6 передбачає слідуючі регулювання:

• правильне розташування викопуючих робочих органів по ширині міжряддь (45 см);

• встановлення оптимальної глибини ходу робочих органів, в залежності від розмірів коренеплодів;

• вибір робочої швидкості руху машини, в залежності від вологості і твердості грунту (5-7 км/год).

Невірне регулювання робочих органів гичкозбиральної та коренезбиральної машини веде до значних втрат цукрових буряків, Рис.6.4.

Зріз, см	Втрати маси ,%	Втрати ц/га при врожаї
		300	400
2	4	12	16
4	16	48	64
Ріжучий апарат машини БМ-6А оптимальні зазори, см: а=3,5…5 в=1…2,5 с=0,5…2
8	5,4	16,2	21,6
4	2,3	6,9	9,2
2	0,8	2,4	3,2

Рис.6.4. Втрати урожаю при невірному регулюванні робочих органів машини.
