Обладнання для збирання незернової частини урожаю.

Копнувач призначений для збирання соломи і полови за молотаркою, формування і вивантаження на полі створених копиць масою 250-350 кг. Це камера шириною 2200 мм і місткістю – 14 м³. Він обладнаний подавачами

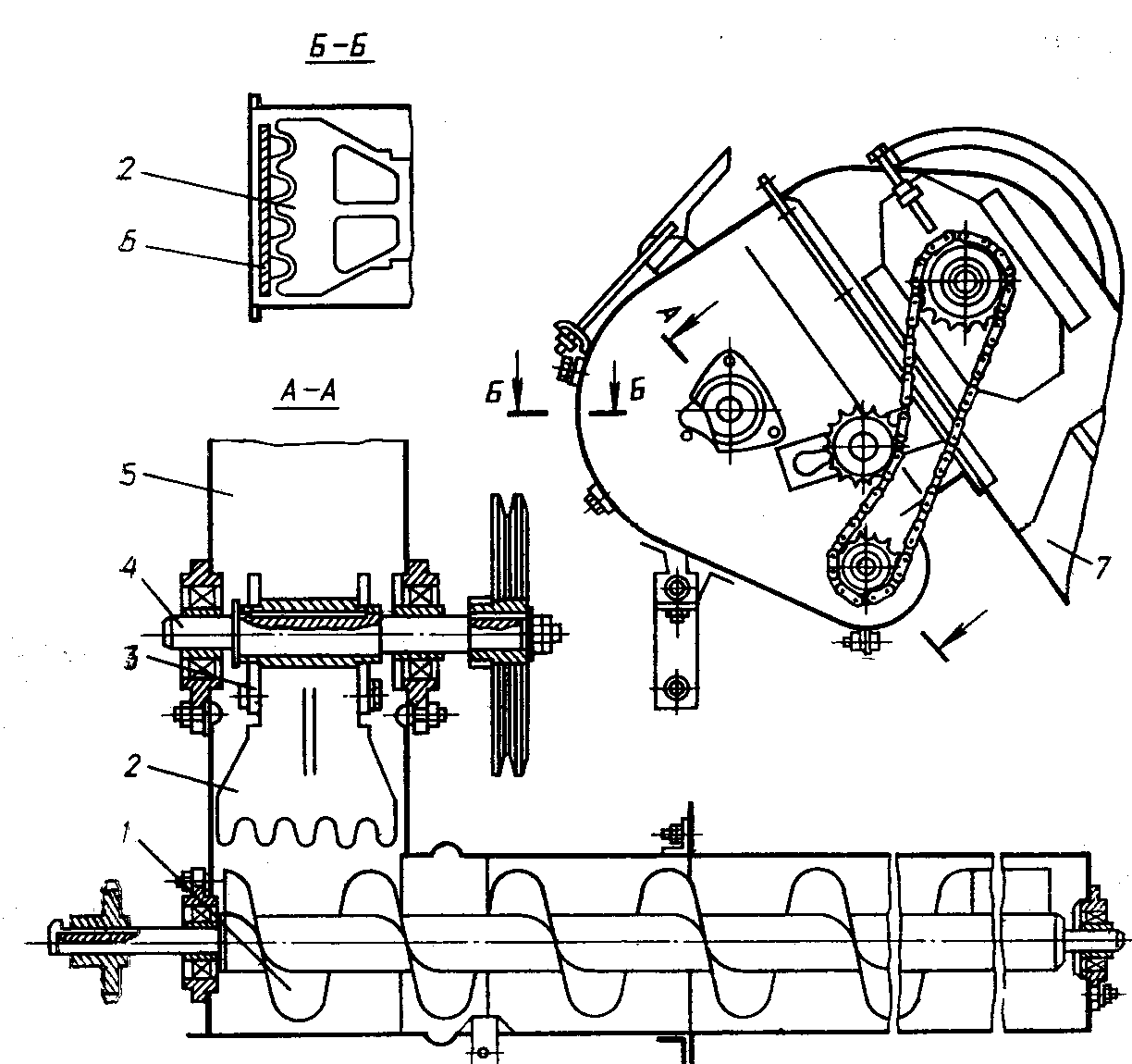

Рис.5.7. Дообмолочуючий пристрій комбайна “Дон-1500”.

1-розподільний шнек; 2-лопатка ротора; 3-вісь лопатки; 4-вал ротора; 5-корпус; 6-дека; 7-колосовий елеватор.

грабельного типу для подачі і підпресування соломи і полови, механізмом вивантаження копни і закриття камери після кожного вивантаження. У верхній частині копнувача змонтовано сигналізатор його заповнення.

Подрібнювач призначений для подрібнення соломи і збирання всієї незернової частини урожаю в причепи, а також укладування в валок чи розкидання її по полю. Він складається з капоту, блоку подрібнювача, шнекового транспортеру і вентилятора. Блок подрібнювача складається з молоткового барабана, виконаного у вигляді зварного валу з дисками, в отворах яких на вісях шарнірно встановлено молотки, сегментного протирізального пристрою, заслінки і направляючого пристрою.

Порядок виконання роботи.

Виконання даної лабораторної роботи розраховано на чотири години.

Протягом перших двох годин необхідно виконати слідуючий об’єм роботи.

1.Ознайомитися з будовою та технологічним процесом роботи комбайна “Дон-1500” при прямому комбайнуванні.

2.Вивчити будову, процес роботи та основні регулювання жатної частини комбайна.

3.Вивчити будову, процес роботи та регулювання платформи-підбирача комбайна.

4.Замалювати Рис. 5.1;5.2.

Протягом наступних двох годин студенти повинні:

1.Вивчити будову, процес роботи та основні регулювання молотильного пристрою комбайна.

2.Вивчити будову, процес роботи та регулювання очистки комбайна.

3.Вивчити будову, процес роботи та регулювання дообмолочуючого пристрою комбайна.

4.Ознайомитися з будовою та процесом роботи обладнання для збирання незернової частини урожаю.

5.Замалювати Рис. 5.4.

Контрольні запитання.

1.Які способи збирання зернових культур ви знаєте ?

2.Для чого призначений комбайн “Дон-1500” ?

3.З яких основних частин складається комбайн ?

4.Розкажіть технологічний процес роботи комбайна при прямому комбайнуванні ?

5.З яких основних частин складається жатна частина ?

6.Розкрийте будову та основні регулювання різального апарату ?

7.Мотовило якого типу встановлено на жатці? Які основні регулювання виконуються при підготовці його до роботи ?

8.Яку функцію виконує шнек жатки? Які регулювання виконуються при підготовці жатки до роботи ?

9.Розкрийте будову, процес роботи та регулювання похилої камери жатної частини.

10.З чого складається проставка та яку функцію вона виконує ?

11.Для чого призначена платформа-підбирач ?

12.Розкрийте будову, процес роботи та основні регулювання платформи-підбирача.

13.З чого складається молотарка комбайна ?

14.Для чого призначений каменевловлювач ?

15.Молотильний барабан якого типу встановлено на комбайні ?

16.Як регулюється частота обертання барабана ?

17.Розкрийте будову підбарабання комбайна. Які регулювання виконують при підготовці його до роботи ?

18.Розкрийте будову соломотряса.

19.З яких вузлів складається очистка комбайна ?

20.Розкажіть технологічний процес роботи очисника зернового вороха ?

21. Які регулювання виконують при підготовці очисної частини комбайна до роботи ?

22.Для чого призначений дообмолочуючий пристрій комбайна? Його будова та технологічний процес роботи.

23.Яке обладнання використовується для збирання незернової частини урожаю ?
