Общее устройство прибора дп-5

1 - зонд (блок детектирования), 2 - гибкий кабель, 3 - микроамперметр с двумя шкалами, 4 - переключатель поддиапазонов, 5 - выключатель подсвета шкалы, 6 - ручка «Режим», 7 - кнопка «Сброс», 8 - телефоны, 9 - контрольный стронциевоитриевый источник бета-излучения (на блоке детектирования у ДП-5В), 10 - винт установки нуля на шкалах микроамперметра, 11 - гнездо включения телефонов.

Задание-3. Изучить устройство дозиметров ДП-22В и ДП-24.

Комплекты индивидуальных дозиметров ДП-22В и ДП-24 предназначены для ведения дозиметрического контроля в подразделениях.

Рис.2.

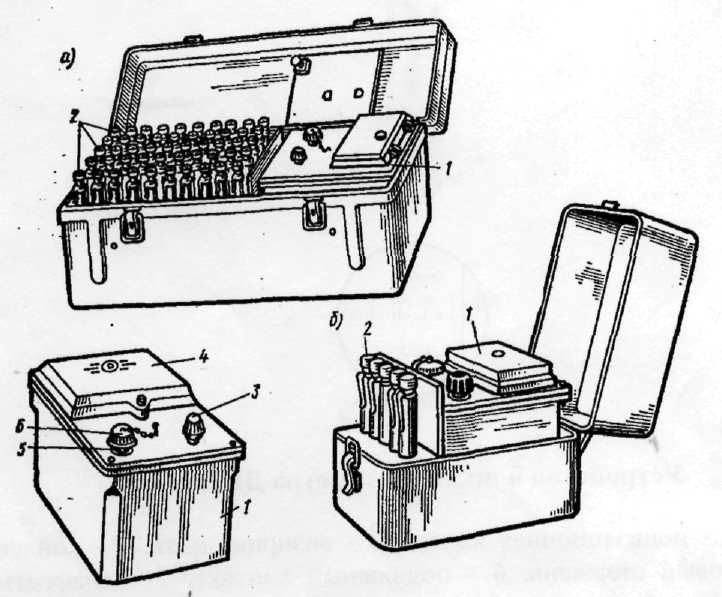

Общее устройство приборов дп - 22в и дп - 24

В состав комплектов входят индивидуальные дозиметры ДКП-50А (дозиметр карманный прямо показывающий) и зарядное устройство ЗД-5

ДКП-50А предназначен для контроля экспозиционных доз гамма-излучения, получаемых людьми при работе на зараженной радиоактивными веществами местности или при работе с открытыми и закрытыми источниками ионизирующих излучений. Разница между ДП-22В и ДП-24 в количестве ДКП-50А, входящих в них, - 50 и 5 штук соответственно (рис.).

Зарядное устройство ЗД-5 предназначено для зарядки конденсатора дозиметра ДКП-50А. На верхней панели зарядного устройства находятся ручка потенциометра 3, зарядное гнездо 5 с колпачком 6 и крышка отсека питания 4. Питание осуществляется от двух сухих элементов типа 1.6-ПМЦ-У-8, обеспечивающих непрерывную работу прибора не менее 30 часов при токе потребления 2000 мА. Напряжение на выходе зарядного устройства плавно регулируется в пределах от 180 до 250 В.

Рис.3

Устройство и шкала дозиметра ДКП - 50А

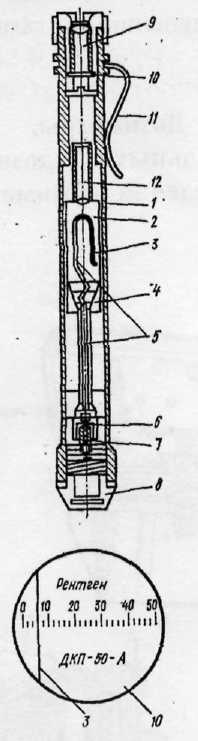

1 - корпус, 2 - ионизационная камера, 3 - визирная нить, 4 - конденсатор, 5 - алюминиевый стержень, 6 - подвижный контакт, 7 - диафрагма, 8 -защитная оправка, 9 - окуляр, 10 - шкала, 11 - держатель, 12 - объектив.

Принцип действия дозиметра подобен действию простейшего электроскопа. В процессе зарядки дозиметра визирная нить электроскопа отклоняется от внутреннего электрода под влиянием сил электростатического отталкивания. Отклонение нити зависит от приложенного напряжения, которое при зарядке регулируют так, чтобы изображение визирной нити совместилось с нулем шкалы отсчетного устройства. При воздействии гамма-излучения на заряженный дозиметр в рабочем объеме камеры возникает ионизационный ток, который уменьшает первоначальный заряд конденсатора и камеры, а следовательно, и потенциал внутреннего электрода. Изменение потенциала, измеренного электроскопом, пропорционально экспозиционной дозе гамма-излучения, что и показывает визирная нить, сближаясь с держателем.

Дозиметр ДКП-50А обеспечивает измерение индивидуальных экспозиционных доз гамма-излучения в диапазоне от 2 до 50 Р при мощности дозы гамма-излучения от 0,5 до 200 Р/ч. Саморазряд дозиметра в нормальных условиях не превышает двух делений за сутки.

Порядок зарядки дкп-50а:

1. Отвинтить защитную оправку дозиметра (пробку со стеклом поз.8 рис.3);

2. Отвинтить защитный колпачок зарядного гнезда ЗД-5 (поз.5 рис.2);

3. Повернуть против часовой стрелки до упора ручку потенциометра зарядного устройства;

4. Вставить в гнездо зарядного устройства дозиметр, при этом включается лампа подсветки и на дозиметр подается напряжение;

5. Наблюдая в окуляр, слегка нажать на дозиметр и, поворачивая ручку потенциометра по часовой стрелке, установить нить на «0» шкалы, после чего вынуть дозиметр из зарядного устройства;

6. Проверить положение нити на свет - ее изображение должно быть на отметке «0» - завернуть защитную оправку дозиметра и колпачок зарядного гнезда.

Экспозиционную дозу излучения определяют по положению нити на шкале отсчетного устройства. Отсчет необходимо производить при вертикальном положении нити, чтобы исключить влияние на показание дозиметра прогиба нити от веса.

Задание-4. Изучить устройство дозиметра ИД-1.

Комплект индивидуальных дозиметров предназначен для измерения поглощённых доз гамма-нейтронного излучения в интервале температур от минус 50 до плюс 50^о/С, а также при изменении относительной влажности воздуха до 98%.

Состав:

10 индивидуальных дозиметров, зарядное устройство, техническое описание и инструкция по эксплуатации, формуляр, футляр.

Для приведения дозиметра в рабочее состояние его следует зарядить. Повернуть ручку зарядного устройства против часовой стрелки до упора.

1. Вставить дозиметр в зарядное устройство;

2. Направить источник света;

3. Добиться максимального освещения шкалы поворотом зеркала;

4. Нажать на дозиметр и, наблюдая в окуляр повернуть ручку зарядного устройства по часовой стрелке пока нить не установиться на «0»;

5. Проверить положение нити на свет.

Последовательность выполнения работы

1. Напишите тему и цель работы;

2. Внимательно прочитайте и законспектируйте теоретические сведения из методических рекомендаций;

3. Внимательно прочитайте и законспектируйте материал в задании-1из методических рекомендаций, а затем приступайте к работе с прибором;

4. Внимательно прочитайте и законспектируйте материал в задании-2 из методических рекомендаций, а затем приступайте к работе с прибором;

5. Внимательно прочитайте и законспектируйте материал в задании-3 из методических рекомендаций, а затем приступайте к работе с прибором;

6. Внимательно прочитайте и законспектируйте материал в задании-4 из методических рекомендаций, а затем приступайте к работе с прибором.

Контрольный опрос для защиты практического занятия

1. На основе какого метода работают дозиметрические приборы, с которыми мы познакомились?

2. В чем заключается принцип действия данного метода?

3. Назовите основные узлы исследуемых приборов.

Рекомендуемая литература
