8 Разработка операционного технологического процесса
005 2100 Заготовительная (Штамповка)
010 4132 Многоцелевая (Multicut S500)
А. Установить и закрепить деталь.
Позиция 1.
1. Точить поверхность по программе.

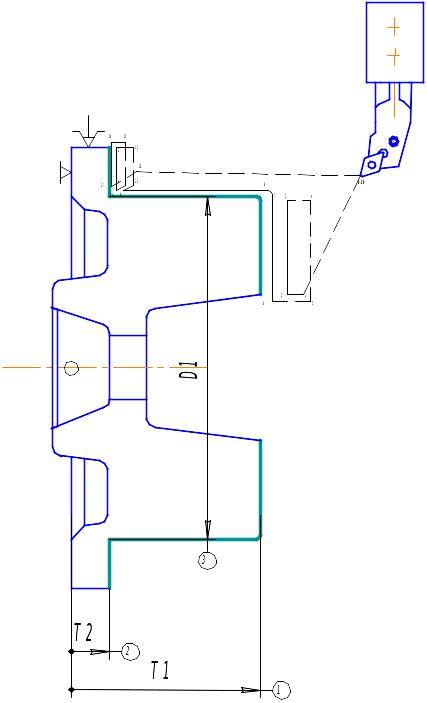

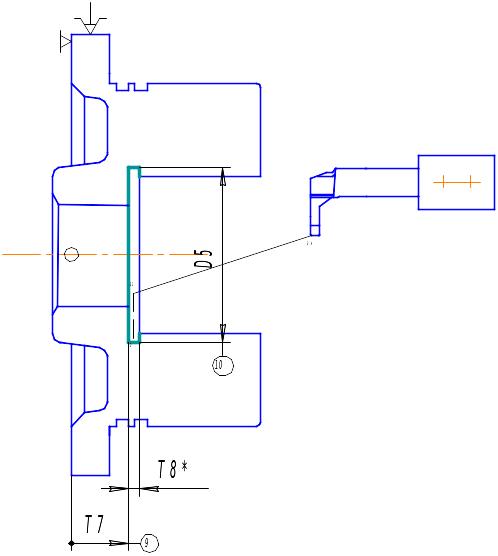

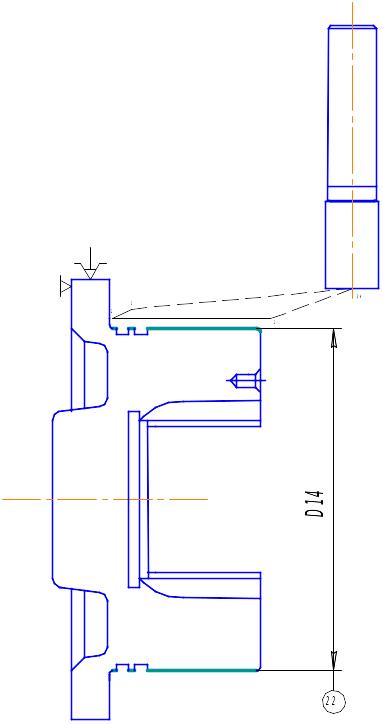

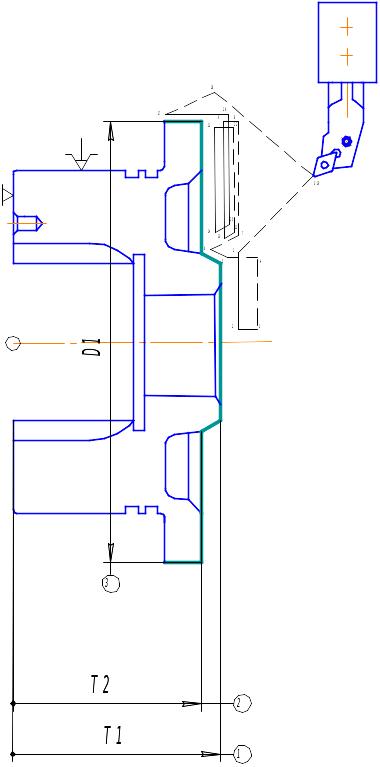

Рис. 13. Эскиз операции 010, позиция 1.
Позиция 2.
2. Точить поверхность и отверстие по программе.

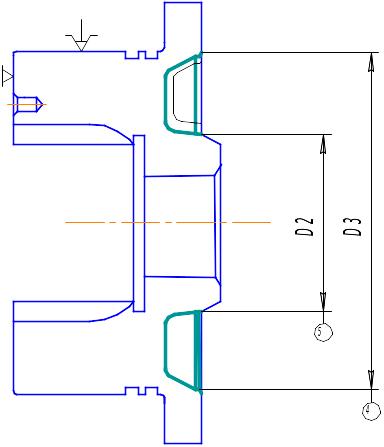

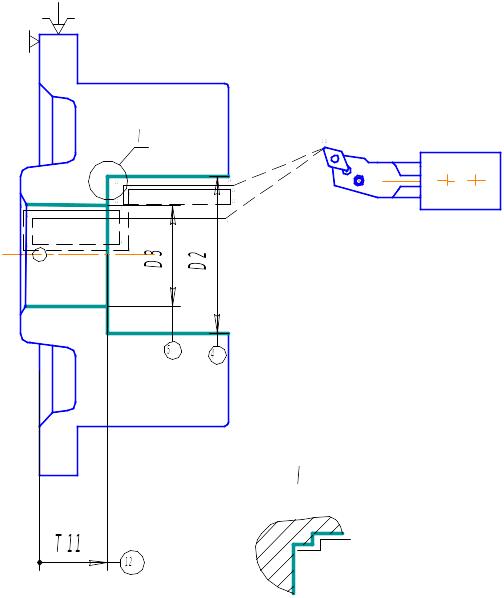

Рис. 14. Эскиз операции 010, позиция 2.
Позиция 3.
3. Точить канавки по программе.

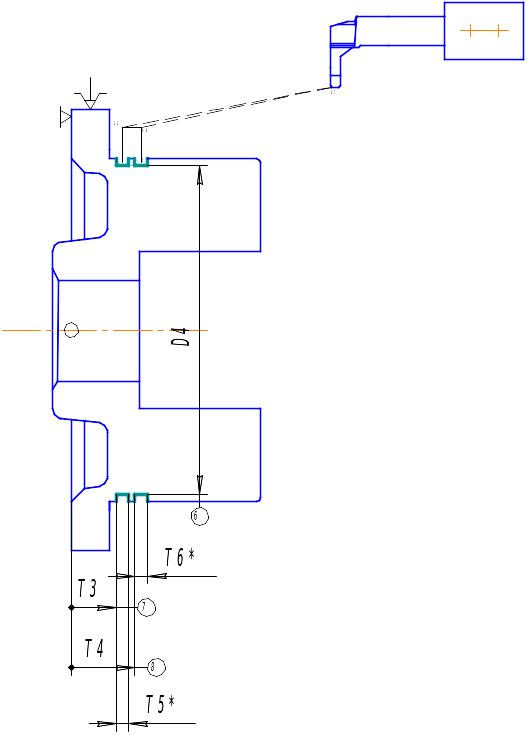

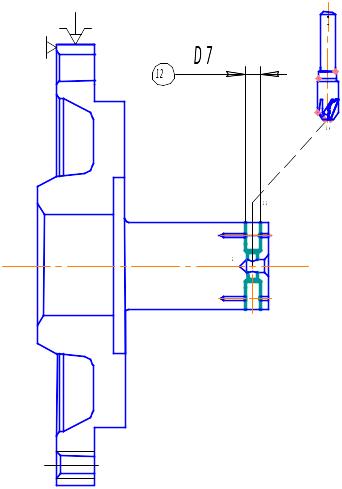

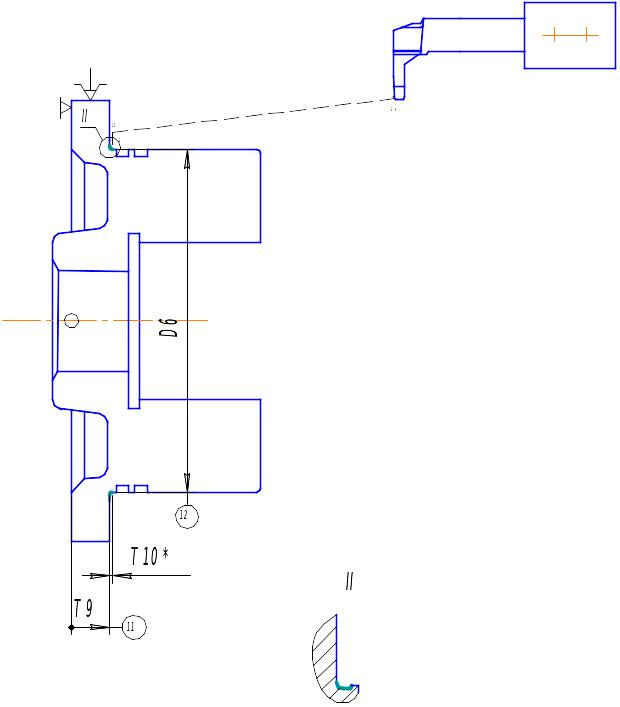

Рис. 15. Эскиз операции 010, позиция 3.
Позиция 4.
4. Точить канавку по программе.
Рис. 16. Эскиз операции 010, позиция 4.
Позиция 5.
5. Точить канавку по программе.
Рис. 17. Эскиз операции 010, позиция 5.
Позиция 6.
6. Фрезеровать паз по программе.
Рис. 18. Эскиз операции 010, позиция 6.
Позиция 7.
7. Центровать отверстие по программе.

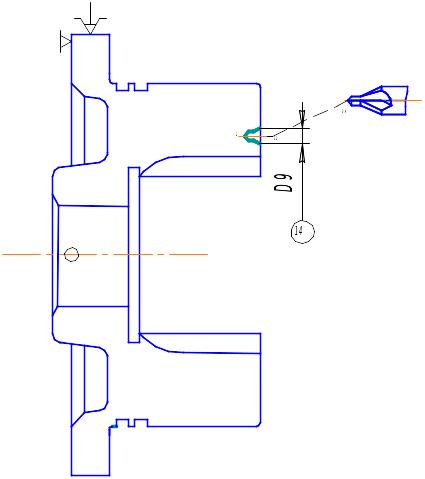

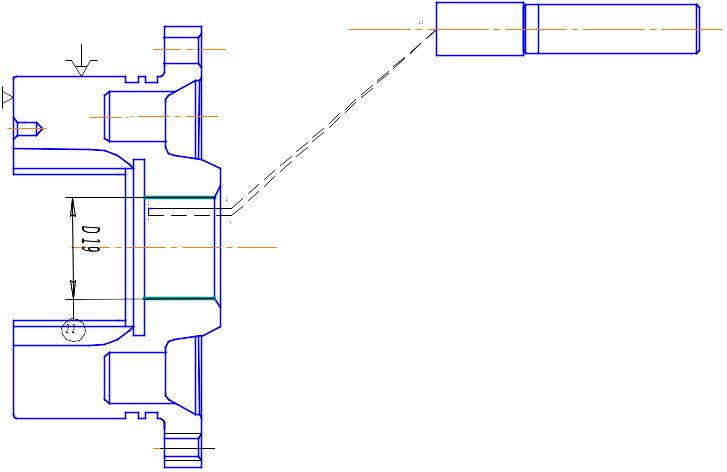

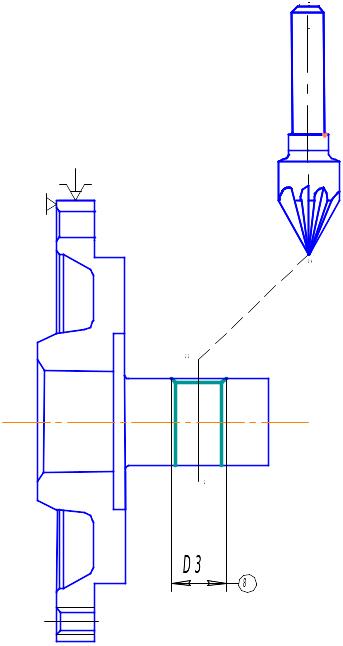

Рис. 19. Эскиз операции 010, позиция 7.
Позиция 8.
8. Сверлить отверстие по программе.

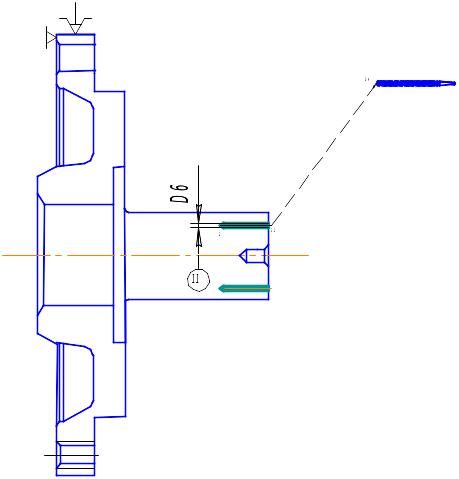

Рис. 20. Эскиз операции 010, позиция 8
Позиция 9.
9. Зенкеровать отверстие по программе.
Рис. 21. Эскиз операции 010, позиция 9
Позиция 10.
10. Сверлить отверстие по программе.

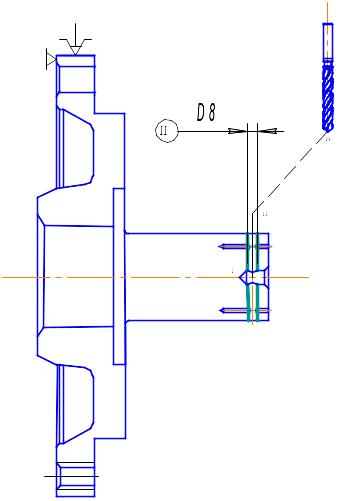

Рис. 22. Эскиз операции 010, позиция 10
Позиция 11.
11. Шлифовать поверхность по программе.

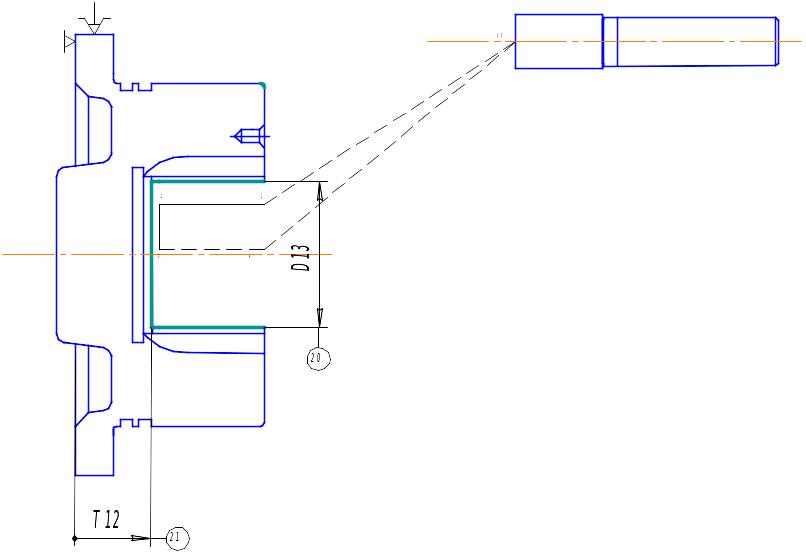

Рис. 23. Эскиз операции 010, позиция 11
Позиция 12.
12. Шлифовать поверхность по программе.
Рис. 24. Эскиз операции 010, позиция 12
015 0108 Слесарная (Верстак слесарный)
020 4132 Многоцелевая (Multicut S500)
А. Установить и закрепить деталь.
Позиция 1.
1. Точить поверхность по программе.
Рис. 25. Эскиз операции 020, позиция 1
Позиция 2.
2. Точить поверхность по программе.
Рис. 26. Эскиз операции 020, позиция 2
Позиция 3.
3. Сверлить отверстие по программе.

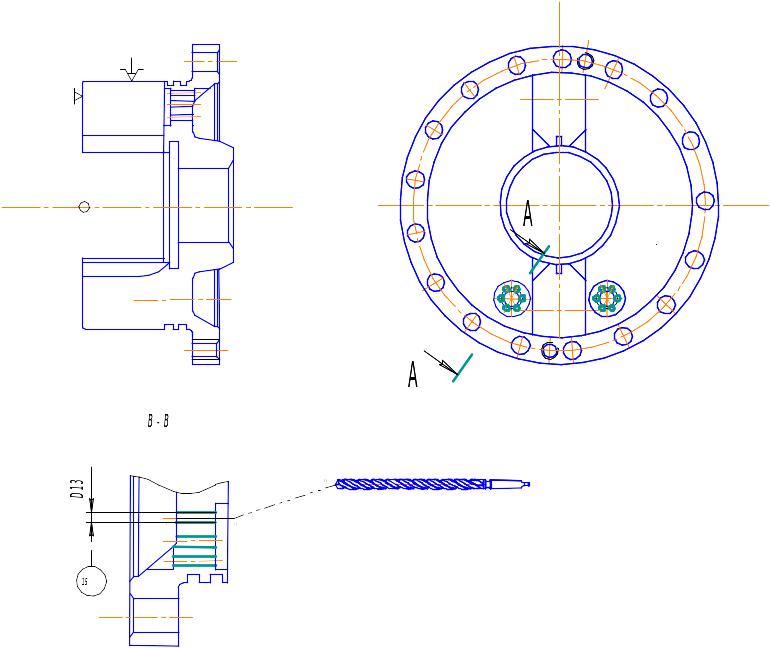

Рис. 27. Эскиз операции 020, позиция 3
Позиция 4.
4. Зенкеровать отверстие по программе.
Рис. 28. Эскиз операции 020, позиция 4
Позиция 5.
5. Сверлить 2 отверстия по программе.
Рис. 29. Эскиз операции 020, позиция 5
Позиция 6.
6. Зенкеровать 2 отверстия по программе.
Рис. 30. Эскиз операции 020, позиция 6
Позиция 7.
7. Развернуть 2 отверстия по программе.
Рис. 31. Эскиз операции 020, позиция 7
Позиция 8.
8. Зенковать 2 фаски по программе.

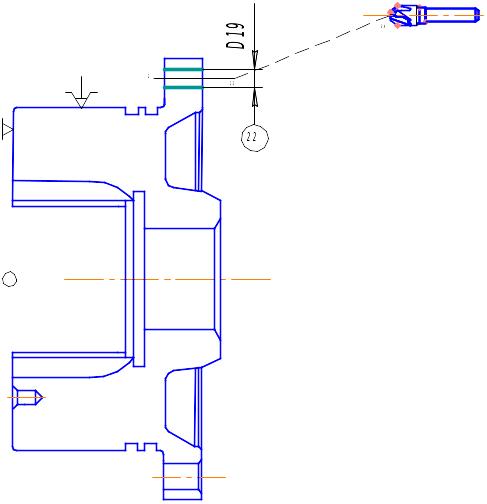

Рис. 32. Эскиз операции 020, позиция 8
Позиция 9.
9. Развернуть резьбу по программе.
Рис. 33. Эскиз операции 020, позиция 9
Позиция 10.
10. Фрезеровать 2 отверстия по программе.

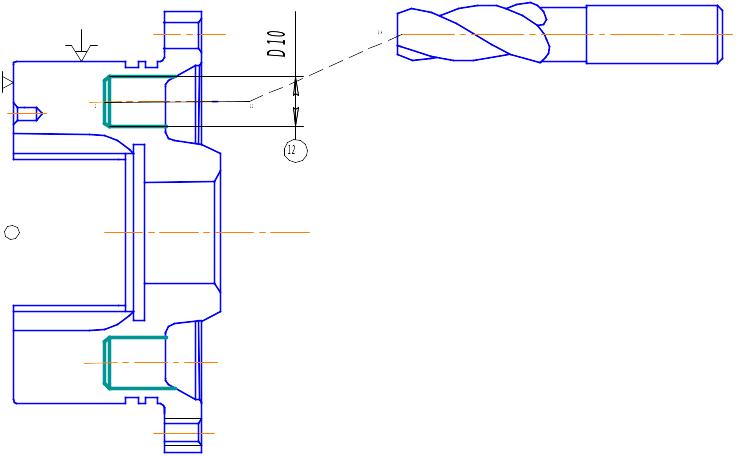

Рис. 34. Эскиз операции 020, позиция 10
Позиция 11.
11. Фрезеровать 2 цековки по программе.
Рис. 35. Эскиз операции 020, позиция 11
Позиция 12.
12. Фрезеровать паз по программе.

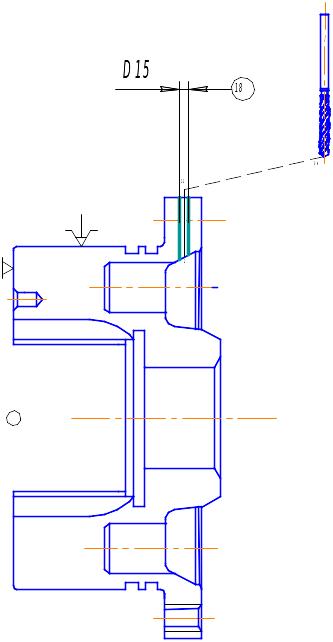

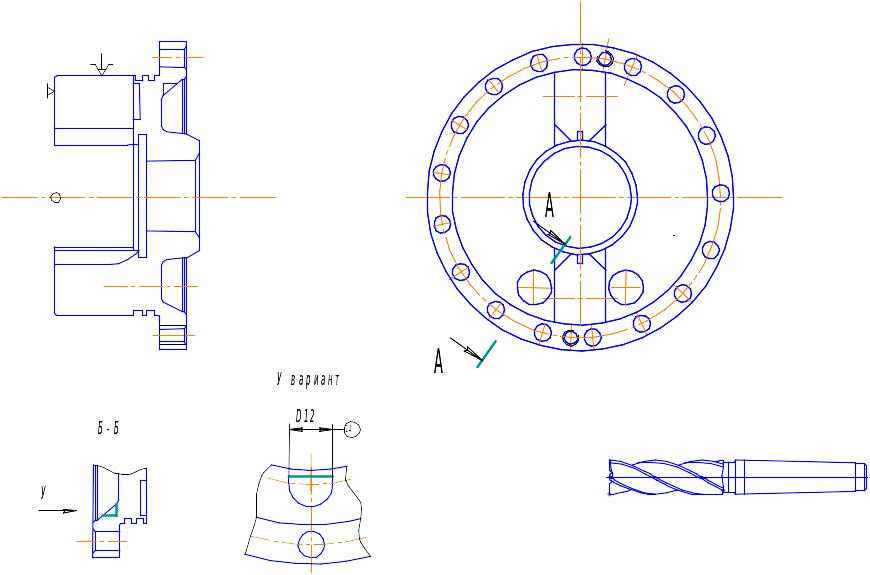

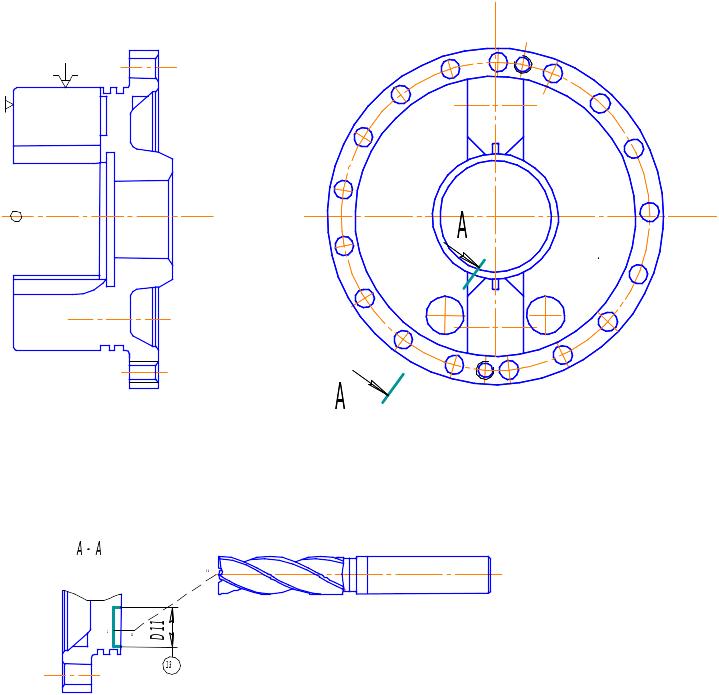

Рис. 36. Эскиз операции 020, позиция 12
Позиция 13.
13. Сверлить отверстия по программе.
Рис. 37. Эскиз операции 020, позиция 13
Позиция 14.
14. Сверлить отверстие по программе.
Рис. 38. Эскиз операции 020, позиция 14
Позиция 15.
15. Сверлить отверстие по программе.

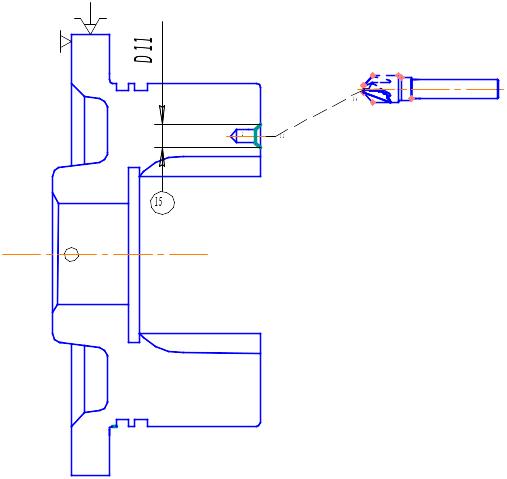

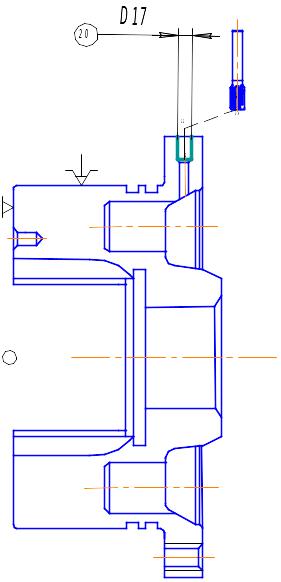

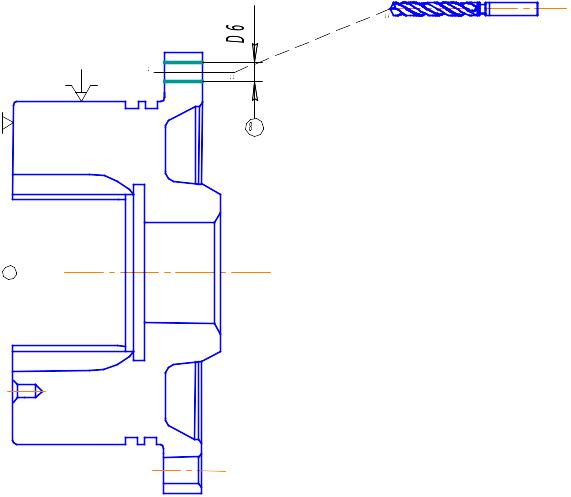

Рис. 39. Эскиз операции 020, позиция 15
Позиция 16.
16. Развернуть отверстие по программе.
Рис. 40. Эскиз операции 020, позиция 16
Позиция 17.
17. Зенковать фаску по программе.

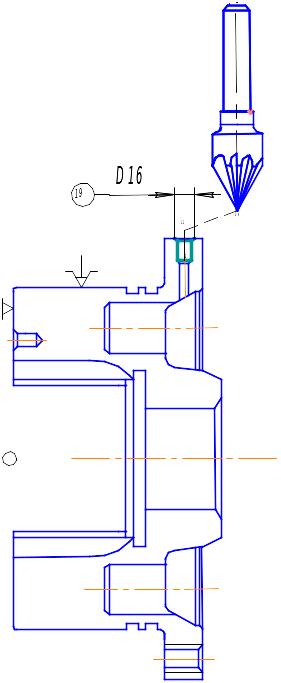

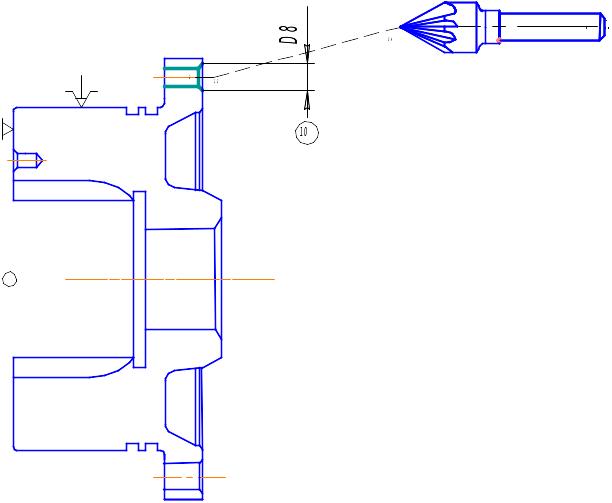

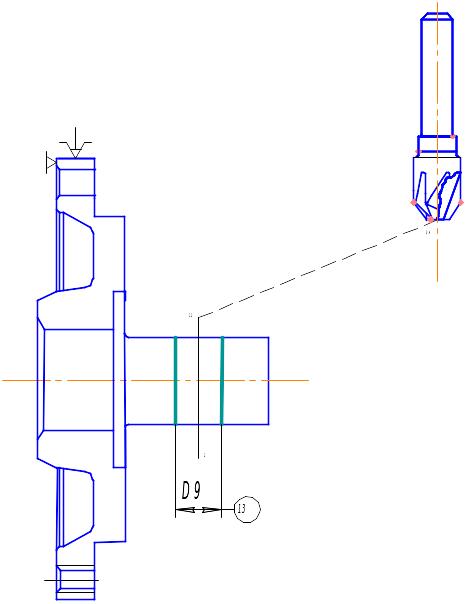

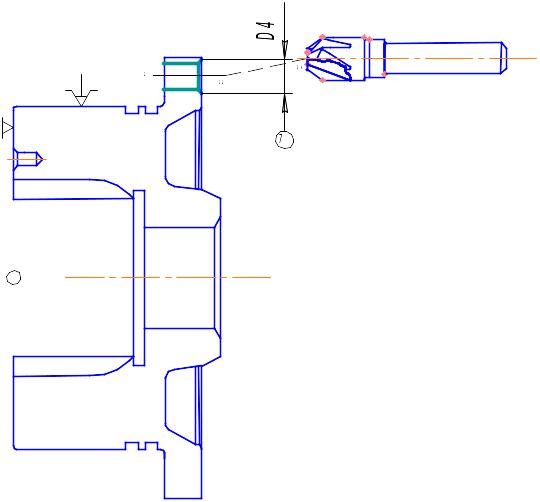

Рис. 41. Эскиз операции 020, позиция 17
Позиция 18.
18. Зенковать фаску по программе.
Рис. 42. Эскиз операции 020, позиция 18
Позиция 19.
19. Шлифовать поверхность по программе.
Рис. 43. Эскиз операции 020, позиция 19
025 0108 Слесарная (Верстак слесарный)
030 4132 Многоцелевая (Multicut S500)
А. Установить и закрепить деталь.
Позиция 1.
1. Фрезеровать торец по программе.

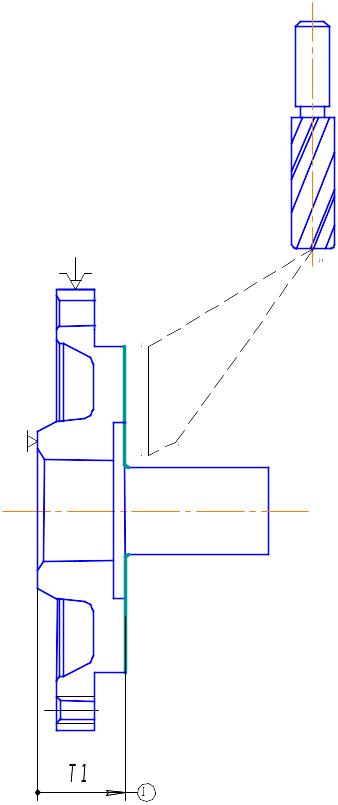

Рис. 44. Эскиз операции 030, позиция 1
Позиция 2.
2. Фрезеровать торец по программе.
Рис. 45. Эскиз операции 030, позиция 2
Позиция 3.
3. Фрезеровать скосы по программе.
Рис. 46. Эскиз операции 030, позиция 3
Позиция 4.
4. Сверлить отверстие по программе.
Рис. 47. Эскиз операции 030, позиция 4
Позиция 5.

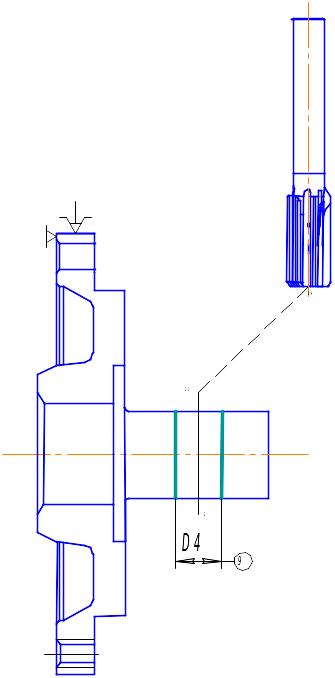

5. Зенкеровать отверстие по программе.

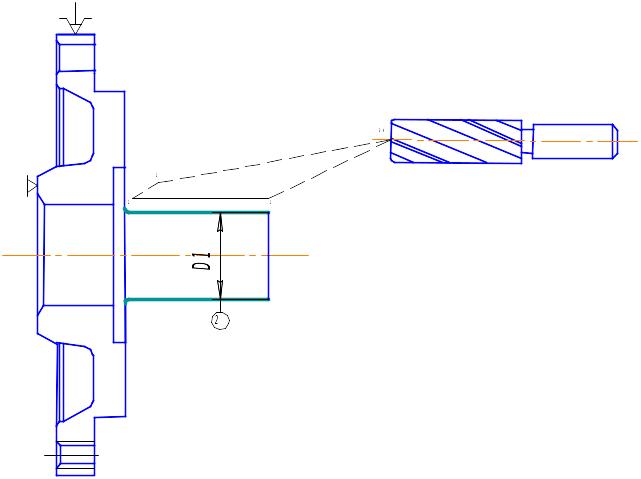

Рис. 48. Эскиз операции 030, позиция 5
Позиция 6.
6. Развернуть отверстие по программе.
Рис. 49. Эскиз операции 030, позиция 6
Позиция 7.
7. Зенковать фаску по программе.
Рис. 50. Эскиз операции 030, позиция 7
Позиция 8.

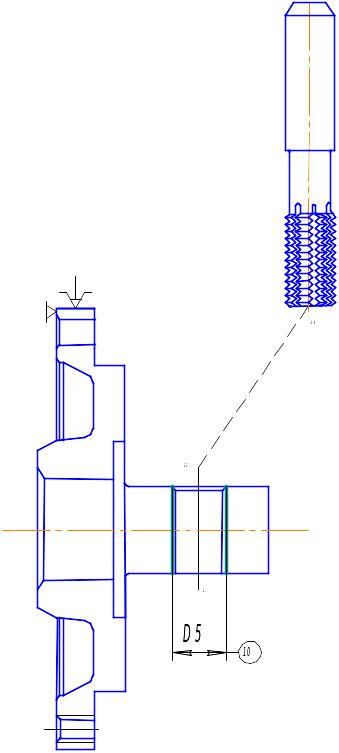

8. Нарезать резьбу по программе.

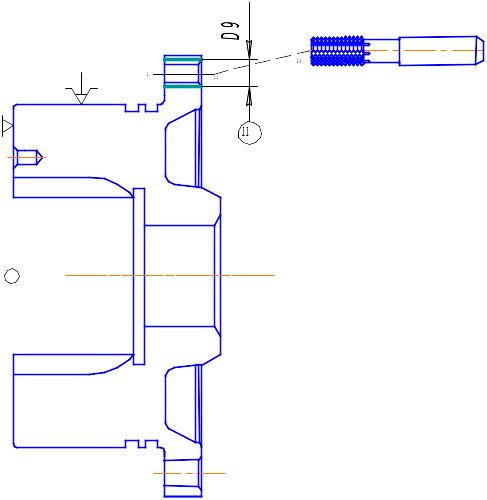

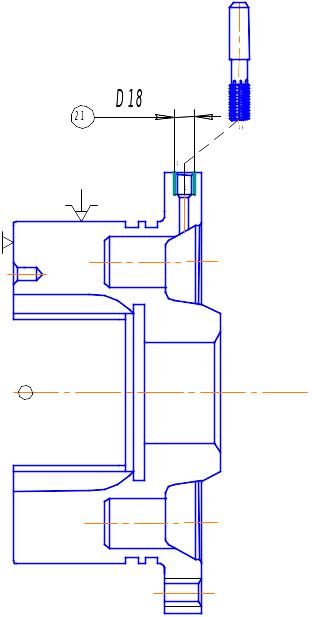

Рис. 51. Эскиз операции 030, позиция 8
Позиция 9.
9. Сверлить 2 отверстия по программе.
Рис. 52. Эскиз операции 030, позиция 9
Позиция 10.
10. Сверлить 2 отверстия по программе.
Рис. 53. Эскиз операции 030, позиция 10
Позиция 11.
11. Зенкеровать 2 отверстия по программе.
Рис. 54. Эскиз операции 030, позиция 11
035 0108 Слесарная (Верстак слесарный)
040 0125 Промывка (Моечная машина)
045 0200 Контроль (Стол контрольный)
050 0401 Транспортирование (Электрокар)
055 5030 Термообработка (Установка ТВЧ)
060 7410 Покрытие (Хим.Окс.Прм.)
065 7360 Окрашивание
070 8864 Сборка
