Додаток Е

ЗАТВЕРДЖУЮ

Головний інженер_________________

_{(назва підприємства)}

_{___________________________________________________}

_(ПІБ)

«_____»____________________2014 р.

Технічний опис зразка моделі: м – 166 - 06

Виріб: Чоловічий медичний костюм

Зразок моделі розроблений: ВП «Весна» УТОГ

Зразок моделі затверджений:

Художньо-технічною радою виробничого підприємства «Весна» утог

Протокол № _____ від «____» _______________ 2014 р.

За основу при розробці прийняті розмірні ознаки базової фігури:

176 – 100 - 88

Модель рекомендована для випуску в масовому виробництві

Розміри 92 – 112 Зрости 158 – 186 Повнотні групи II – IV

Найменування підприємства виробника: ВП «Весна» УТОГ

Автори моделі:

Художник: _______Н.В.Гуменюк

Технолог: _______ Н.В.Гуменюк

Конструктор: _______ Н.В.Гуменюк

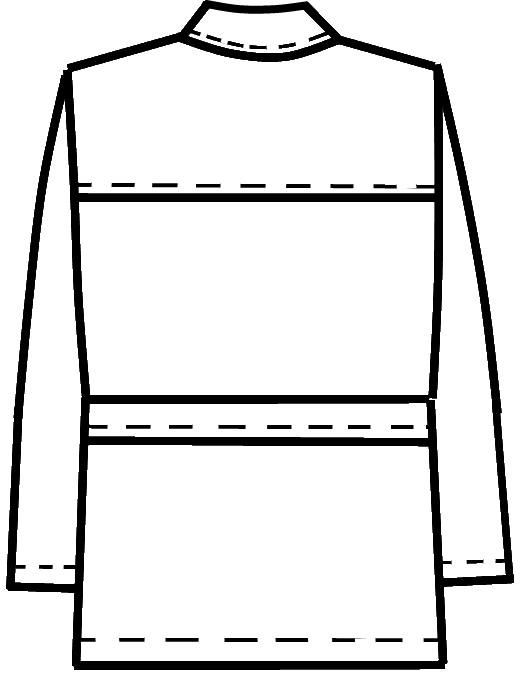

Технічний рисунок зразка моделі чоловічого медичного костюма розмір 176 – 100 – 88

Вигляд спереду	Вигляд ззаду

Опис художньо-технічного оформлення зразка моделі

Костюм чоловічий медичний, прямого силуету, виготовлений із тканини змішаної,відбіленої, гладкофарбованої «Панацея», «Метелиця», «Премєр-Лайт».

Даний костюм складається з куртки та штанів.

На пілочках куртки оброблені дві бічні накладні кишені. Верхній край кишень має суцільнокроєні обшивки, які застрочені швом у підгин із закритим зрізом, ширина шва 20 мм. Кишені настрочені з підгином зрізів в середину з двох сторін, по бічному зрізу кишені входять у бічні зрізи.

На лівій пілочці настрочена нагрудна накладна кишеня, верхній зріз кишені оброблений листочкою. Ширина листочки 30 мм в готовому вигляді, ширина шва пришивання листочки 7 мм, величина настрочування листочки на деталь кишені по нижньому краю 1 мм.

Бортовий край пілочок оброблений відрізними підбортами, ширина обшивних швів 7 мм.

Спинка пряма, складається із двох деталей: кокетки та нижньої частини. Кокетка пришита до нижньої частини швом шириною 10 мм і настрочена швом шириною 1 мм. На рівні таліі спинка стягнута хлястиком. Ширина хлястика в готовому вигляді 30 мм.

Рукава одношовні вшивні, довжиною в три чверті. Рукава вшиті у відкриту пройму швом шириною 10 мм.

Бічні шви куртки зшиті швом шириною 10 мм.

Низ рукавів застрочений швом у підгин із закритим зрізом. Ширина шва 20 мм.

Куртка з центральною бортовою застібкою на чотири прорізні петлі та чотири гудзика, верхня петля розташована на 5 мм нижче линії прегину лацкану, відстань між петлями складає 70 мм..

Комір вшивний, відкладний, виготовлений із оздоблюючої тканини зеленого кольору. Ширина відльоту 75 мм, довжина кінців коміра 80 мм, довжина уступів 45 мм. Зєднання коміра з горловиною за уніфікованою технологією. Ширина шва вшивання коміра в горловину становить 10 мм.

Низ куртки оброблений швом у підгин із закритим зрізом. Ширина шва 20 мм.

По краю борта, лацканам, уступам, кінцях коміра та відльоту прострочена оздоблювальна строчка швом шириною 5 мм.

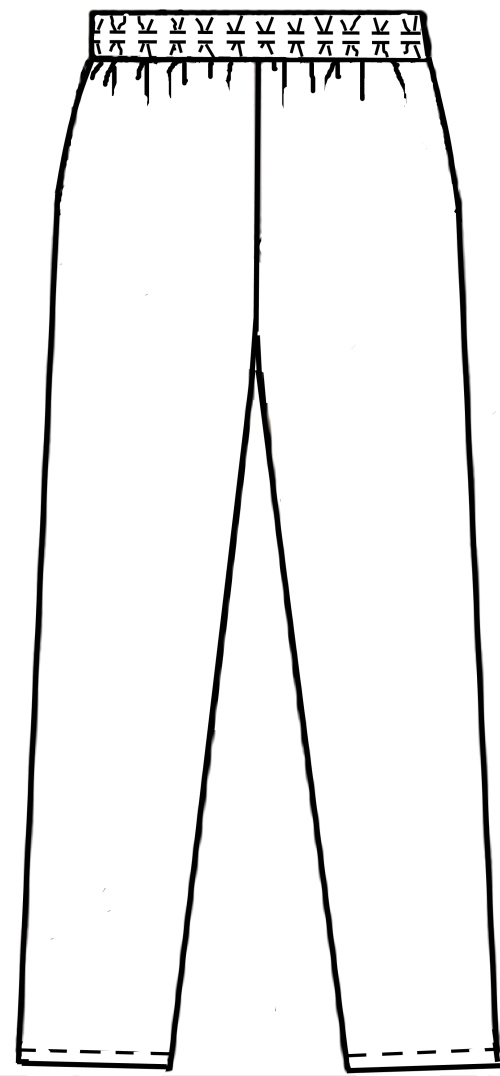

Штани складаються з двох передніх та двох задніх половинок.

Пояс складається із двох деталей: передньої та задньої частин.

Верхній зріз брюк оброблений пришивним поясом, який складається із двох частин: передньої та задньої. У задню частину пояса вшита еластична тасьма для регулювання щільності облягання. Тасьма прострочена двома паралельними строчками, з відстанню15 мм між строчками. По передній частині поясу прострочена строчка по верхньому та бічним краям швом шириною 5 мм.

Ширина зшивання бічних та крокових зрізів з одночасним обметуванням зрізів 10 мм.

Низ штанів оброблений швом у підгин із закритим зрізом. Ширина шва 20 мм.

Дану модель чоловічого медичного костюма рекомендується виготовляти у масовому виробництві.

Рекомендований розмір 176 – 100 – 88, другої повнотної групи.
