Интегральные стабилизаторы напряжения
Интегральные стабилизаторы напряжения непрерывного действия серии К142 выпускаются трёх видов:
с регулируемым выходным напряжением;
с фиксированным выходным напряжением;
с двухполярным выходным напряжением.
Интегральные стабилизаторы с регулируемым выходным напряжением требуют подключения внешнего делителя ОС, элементов частотной коррекции и резисторов цепи защиты. Максимальное входное напряжение (с учётом отклонений питающей сети) не должно превышать Uвх max.

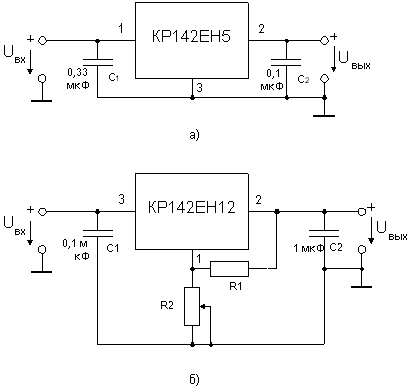

На рис. 4.4. приведены типовые схемы включения стабилизаторов напряжения с фиксированным (а) и регулируемым (б) выходным напряжением. Конденсаторы С1 и С2 включают для повышения устойчивости стабилизаторов.
Основная схема включения стабилизатора 142ЕН12 показана на рис.4.3(б). Резисторы R1 и R2 образуют регулируемый делитель выходного напряжения. Протекающий через него ток не должен быть менее 1,5 мА. Значения сопротивления резисторов делителя связаны формулой
где UОС – напряжение обратной связи на выводе 4 DA1 (-2,3 В ± 10 %);
Uвых – напряжение на выходе стабилизатора, В.
Рис. 4.4.. Типовые схемы включения линейных стабилизаторов напряжения
Для повышения выходных токов к интегральному стабилизатору подключается внешний мощный транзистор. Использование дополнительного транзистора КТ802А, КТ803А или КТ908 позволяет получить выходные токи более 1А без ухудшения основных параметров.
Микросхемы, К142ЕН6А-К142ЕН6Г представляют собой интегральные двухполярные стабилизаторы напряжения с фиксированным выходным напряжением, выполненные по планарной диффузионной технологии с изоляцией диэлектриком. Каждая из них состоит из двух стабилизаторов-плеч: у плюсового плеча регулирующий элемент включен в плюсовой провод (по отношению к общему проводу), а у минусового – в минусовой. Одинаковыми для этих микросхем являются следующие электрические параметры:
Максимальный выходной ток, Iвых , не более 200 мА при Tкорп от - 60 до +100 °С.
Максимально допустимое входное напряжение каждого из плеч 40 В.
Выходное напряжение 14,7...15,3 В.
Рассеиваемая мощность, Pрас не более 5 Вт, при Tкорп от - 60 до + 80 °С.
Ток потерь, Iп, не более 7,5 мА.
Рис.4.5. Типовая схема включения двухполярногостабилизатора
Основная схема включения стабилизаторов 142ЕН6А-К142ЕН6Г показана на рис.4.5. При всех условиях эксплуатации емкость входных конденсаторов C1, C2 должна быть не менее 2,2 мкФ для танталовых и не менее 10 мкФ для алюминиевых оксидных конденсаторов, а емкость выходных – 1 мкФ для танталовых и 10 мкФ для алюминиевых.
Варианты заданий 7
-
Вариант
Напряжение питания Uн, В
Мощность Pн, Вт
ΔUн, %
ΔU сети,
%
Схема выпрямителя и фильтра
1
8
1
0,1
5
Мостовая , LC
2
30
2
0,2
10
Мостовая , LC
3
30
5
0,5
5
Мостовая , LC
4
18
10
1,0
10
Мостовая , L
5
4
0,5
0,1
5
Мостовая , C
6
15
1
0,2
10
Мостовая , C
7
15
2
0,5
5
Мостовая , L
8
8
5
1,0
10
Мостовая , L
9
24
10
0,1
5
Нулевая , LC
10
12
0,5
0,2
10
Нулевая , LC
11
12
1
0,5
5
Нулевая , LC
12
9
2
1,0
10
Нулевая , L
13
9
5
0,1
5
Нулевая , C
14
20
10
0,2
10
Нулевая , L
15
15
0,5
0,5
5
Нулевая , C
Расчет мощного ключа на биполярном транзисторе
Задание 5
На транзисторе, использованном при расчете задания 1 и том же напряжении питания рассчитать транзисторный ключ по схеме с общим эмиттером. Определить параметры элементов схемы, максимально возможное значение выходного тока, амплитуду выходного импульса, длительность фронта и спада
