6. Ацетиленові генератори
Ацетиленовими генераторами називають апарати, призначені для отримання ацетилену з карбіду кальцію і води. Ацетиленові генератори згідно ГОСТ 5190-78 класифікують:
За тиском отримуваного ацетилену - на генератори низького тиску до 0,02 МПа, середнього тиску - від 0,02 до 0,15 МПа.
За продуктивністю -1,25; 3; 5; 10; 20; 40; 80; 160; 32.0; 640 м3/год.
За типом установки - стаціонарні генератори з продуктивністю 5... 540 м3/год, пересувні - з продуктивністю 1,25.. .3,00 л/год,
За способом взаємодії карбіду кальцію з водою: генератори типу КВ - «карбід на воду»; генератори системи ВК - «вода на карбід»; генератори системи ВВ - «витиснення води»; генератори комбінованої системи ВК.
Всі ацетиленові генератори, незалежно від їх системи, мають такі основні частини: газоутворювач, газозбірник, запобіжний затвор, автоматичне регулювання виробленого ацетилену в залежності від його споживання.
Таблиця 4
Кисневі та ацетиленові балони
Характеристика |
Кисневий |
Ацетиленовий |
|
Граничний робочий тиск, кг/см2 |
150 |
16 |
|
Випробувальний тиск, кг/см2 |
225 |
ЗО |
|
Стан газу в балоні |
Стиснутий |
Розчинений |
|
Колір забарвлення |
Блакитний |
Білий |
|
Напис на балоні |
«Кисень» |
«Ацетилен» |
|
Колір напису |
Чорний |
Червоний |
|
Кількість газу в балоні, л |
6000 |
5520 |
|
Рідинна ємність, л |
40 |
40 |
|
Розміри, мм |
висота |
1390 |
1390 |
діаметр |
219 |
219 |
|
товщина стінки |
8 |
7 |
|
Маса балона без газі, кг |
67 |
52 |
На
рис. 7 показана схема дії ацетиленового
генератора типу ГНІМ,25.

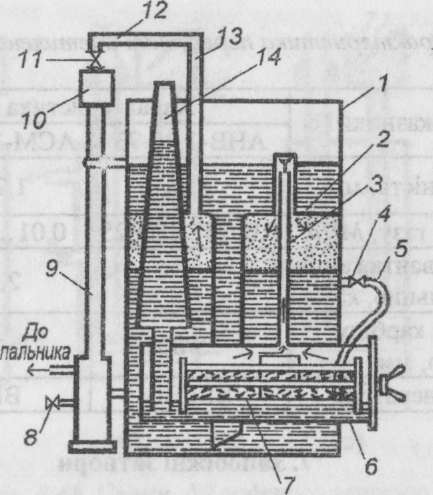

Рис.7. Принципова схема ацетиленового генератора
Корпус генератора 1 розділений на дві частини перетинкою 2. В корпусі розташовано реторту 6, яка сполучається з нижньою частиною корпуса вентилем 4 і гумовим рукавом 5. На корпусі генератора закріплений водяний затвор 9, який з'єднаний гумовим рукавом 12 і сталевою трубкою 13 з газовим простором генератора. На вході водяного затвору знаходиться вентиль 11. Перед початком роботи закривають вентиль 4, відкривають вентиль 11 і в генератор заливають воду. Водяний затвор 9 через лійку 10 заповнюють водою до рівня контрольного вентиля 8. Корзину 7 завантажують карбідом кальцію і вставляють в реторту 6, яка щільно закривається кришкою. Після цього генератор готовий до роботи. При відкриванні вентиля 4 по рукаву 5 вода надходить в реторту. Ацетилен, що утворюється, з реторти 6 надходить по трубці 3 в нижню частину генератора. Ацетилен витісняє воду з нижньої частини генератора у верхню. До пальника або різака ацетилен поступає через трубку 13, рукав 12 і водяний затвор 9. Генератор працює автоматично в залежності від витрат газу.
Технічні характеристики ацетиленових генераторів наведено в табл. 5.
Таблиця 5
Технічна характеристика пересувних ацетиленових генераторів
Основні показники |
Характеристика генераторів |
||
АНВ-1,25-73 |
АСМ-1,25-3 |
АМВ-1,25 |
|
Продуктивність, м3 |
1,25 |
1,25 |
1,25 |
Робочий тиск газу, МПа |
0,0015.-0,0025 |
0,01 ...0,07 |
0,01...0,07 |
Одноразове завантаження карбіду кальцію, кг |
5 |
2,2 |
3,5 |
Грануляція карбіду кальцію, мм |
25/80 |
25/80 |
25/80 |
Система генератора |
ВК; ВВ |
ВВ |
ВВ |
