4.3. Приборы радиационной, химической разведки

И ДОЗИМЕТРИЧЕСКОГО КОНТРОЛЯ, ИСПОЛЬЗУЕМЫЕ

В НАРОДНОМ ХОЗЯЙСТВЕ

В народном хозяйстве используются несколько типов дози­метрических приборов: измеритель мощности дозы СРП 68-01, комплекты индивидуальных дозиметров ДК-02, КДТ-02, ИФКУ-1.

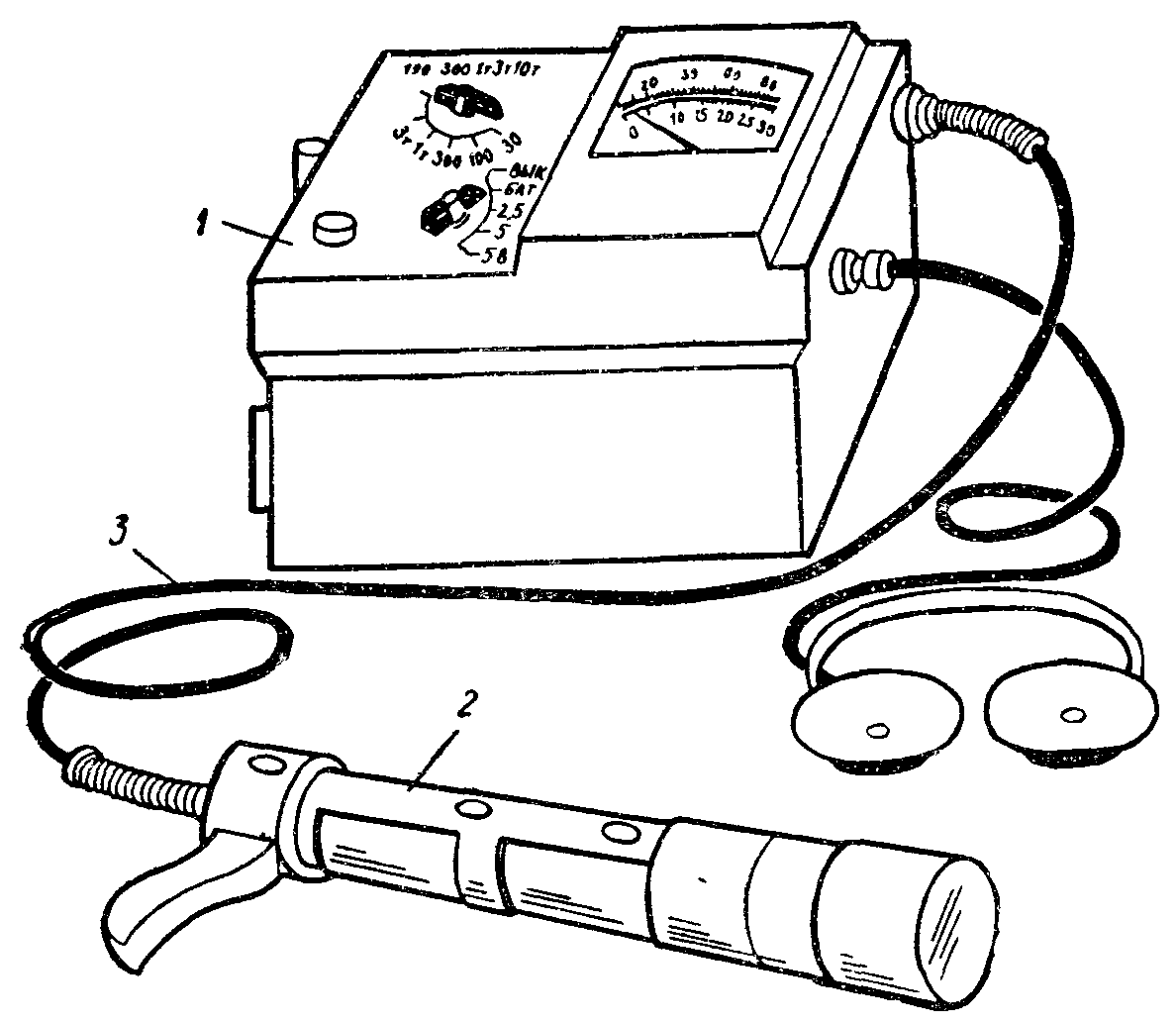

Сцинтилляционный геологоразведочный прибор СРП 68-01 (рис. 4.16) позволяет определять мощность дозы излучения от О до 3000 мкР/ч. Он имеет 5 поддиапазонов: 0—30; 0—100; О—300; 0—1000; 0—3000 мкР/ч. Показания снимаются по двум шкалам: верхняя шкала имеет деления от 0 до 100, а нижняя— от 0 до 30.

Прибор может использоваться для измерения мощности до­зы излучения при аварийных ситуациях на АЭС, а также для поиска источников ионизирующих излучений.

В комплект прибора входят: пульт (У), блок детектирова­ния (2) с соединительным кабелем (3), головные телефоны (4). Питание прибора осуществляется от девяти элементов «343». Масса рабочего комплекта — 3,7 кг.

Комплекты индивидуальных дозиметров могут использовать­ся для измерения дозы излучения при аварийных ситуациях на АЭС.

Дозиметры ДК-02 по устройству и принципу действия ана­логичны дозиметру ДК.П-50А из комплекта ДП-22В. Диапазон измерения ими доз излучения — от 0,02 до 0,2 Р.

В комплект, кроме 10 дозиметров, входит зарядное устрой­ство (ЗД).

Рис. 416 Прибор СРП 6801

В комплект КДТ-0,2 входят: устройство термопреобразова­ния, термолюминесцентное устройство УПФ-0,2, прибор счет­ный ПС-0,2, облучатель детекторов, дозиметры типа ДПГ-0,2, ДПГ-0,3, ДПС-11. Диапазон измерения доз излучения—от 0,1 до 1000 Р (ДПГ-0,3), от 1 до 1000 Р (ДПГ-0,2, ДПС-11). На рис. 4.17 приводится внешний вид дозиметра ДПГ-0,3.

Комплект ИФКУ-1 предназначен для проведения индиви­дуального дозиметрического контроля персонала, работающе­го с радиоактивными веществами. Диапазон регистрируемых доз гамма-излучения—от 0,05 до 2 Р.

В комплект, кроме индивидуальных дозиметров, представ­ляющих собой кассеты с фотопленкой, входит измерительный пульт (рис. 4.18).

В последнее время стали разрабатываться индивидуальные дозиметры для бытовых це­лей. Начат выпуск бытовых приборов-индикаторов, по­зволяющих оценивать мощ­ности дозы внешнего излу­чения от фоновых значений до 60 мкбэр/ч.

Освоен выпуск целой се-

Рис. 4 17. Дозиметры типа ДПГ-03

Рис 4.18 Комплект индивидуально­го дозиметрического фотоконтроля ИФКУ-1

Рис 4.19 Бытовой дозиметр «Бел­ла»

рии бытовых дозиметрических приборов, таких, как «Белла» (рис. 4.19), «Круиз», «Поиск-2», «Сосна», «Припять», «Ладога» и др. Основными достоинствами этих приборов являются про­стота в обращении, надежность и не слишком дорогая цена.

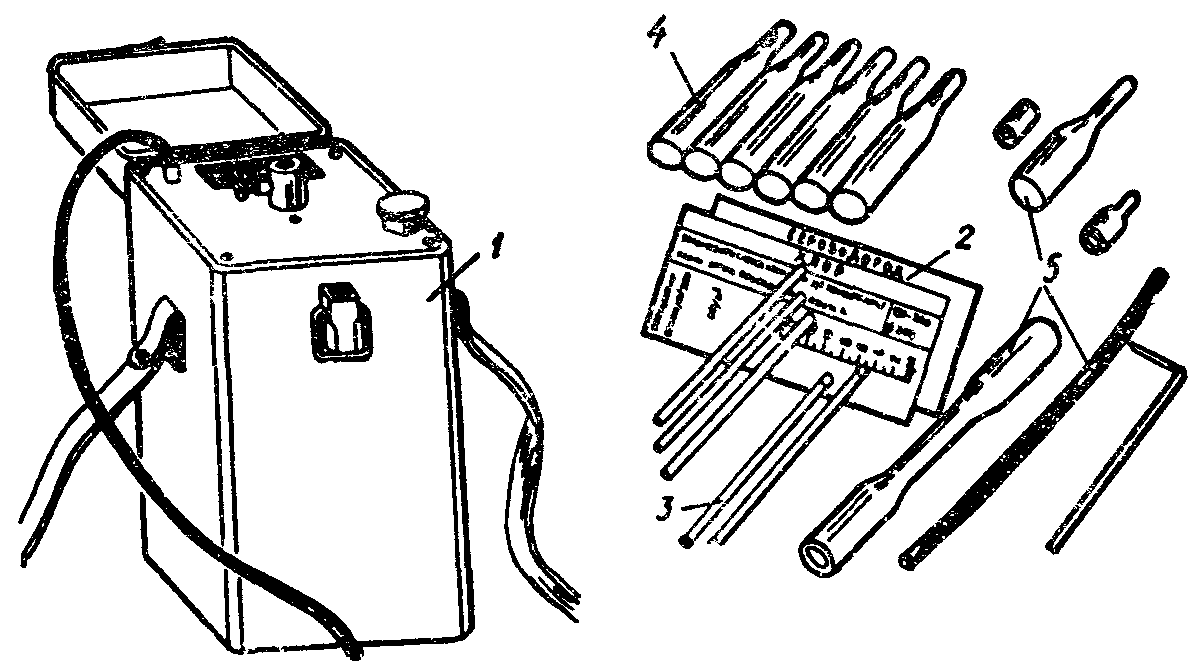

Для определения наличия в воздухе СДЯВ используется универсальный газоанализатор УГ-2. Он состоит из воздухозаборного устройства (1) и комплектов индикаторных средств, в состав которых входят измерительные шкалы (2), индика­торные трубки (3), ампулы с индикаторными порошками (4) и набор принадлежностей (5).

Рис. 4.20. Универсальный газоанализатор УГ-2

Принцип работы УГ-2 основан на изменении окраски слоя индикаторного порошка в трубке после просасывания через нее воздухозаборным устройством исследуемого воздуха.

Длина окрашенного столбика индикаторного порошка в трубке пропорциональна концентрации анализируемого газа в воздухе и измеряется по шкале, отградуированной в мг/м³.

Порядок работы с прибором подробно описан в его пас­порте.

При работе с приборами будьте предельно внимательны и осторожны.

■ Запомните!

Не разрешается разбирать приборы, бесцельно включать их и оставлять включенными после окончания работы (ДП-5, ДП-ЗБ, ППХР, ГСП-11).

Не открывайте без необходимости шторку радиоактивного препарата (ДП-5А(Б).

Соблюдайте осторожность при работе с индикаторными трубками и химической грелкой (ВПХР, ППХР), есть опасность повреждения глаз и пореза рук стеклом, выплескивания жид­кости из патрона химической грелки при прокалывании.

Вопросы для повторения

1. В чем заключается сущность ионизационного метода измерения ионизи­рующих излучений? Назовите типы воспринимающих устройств, исполь­зуемых в дозиметрических приборах.

2. Перечислите основные приборы радиационной разведки и дозиметрическо­го контроля и их характеристики. В чем заключается подготовка к работе прибора ДП-5В?

3. Перечислите основные приборы химической разведки и их характеристики.

4. Для чего предназначаются индикаторные трубки, какой смысл имеет их маркировка и каков порядок работы с ними?

5. Как определить наличие в воздухе безопасных концентраций ФОВ для принятия решения о возможности снятия противогазов?

6. Перечислите основные приборы РХР и дозиметрического контроля, ис­пользуемые в народном хозяйстве, и дайте их характеристику.
