2.3.3. Очаги радиоактивного и химического поражения

Очаги (зоны) радиоактивного поражения (заражения), обра­зующиеся в результате аварии (разрушения) на АЭС и других объектах ядерной эдергетики, аналогичны очагам (зонам), воз­никающим при применении ядерного оружия. Поэтому они для удобства рассматриваются совместно в п. 3.1. главы 3.

Очаги химического поражения, образующиеся в результате аварии разрушения) предприятий, использующие СДЯВ име­ют много общего с аналогичными очагами, возникающими при применении химического оружия Ввиду этого они также рас­сматриваются совместно в п. 242 главы 2 и п. 3.2. главы 3.

2.3.4. Очаги поражения на взрыво- и пожароопасных объектах

Очаги поражения на предприятиях со взрыво- и пожароопас­ной технологией образуются вследствие истечения газообразных или сжиженных углеводородных продуктов, при перемешивании которых с воздухом образуются взрыво- и пожароопасные сме­си таких газов, как пропилен, метан, пропан, бутан, этилен, бу­тилен и др., приводящие к разрушению и повреждению зданий, сооружений, технологических установок, емкостей и трубопро­водов Взрыв или возгорание наступает при определенном содержании газа в воздухе.

При взрыве газо-воздушной смеси образуется ударная волна. подобная ударной волне ядерного взрыва.

Ориентировочное определение избыточного давления ударной волны при взрыве газо-воздушной смеси на расстоянии R, м, покажем на примере.

Задача Расстояние от емкости до цеха R равно 600 м Определить избыточное давление ударной волны в районе механического цеха при взрыве емкости с пропаном (Q—100 т)

Решение 1 Определяем коэффициент К

где Q — количество взрывоопасной смеси, хранящейся в емкости или агрегате, т

2. Находим избыточное давление ударной волны по формуле

В ы в о д Механический цех может получить среднее разрушение

П р и м е ч а н и е При К>2

2.4. Характеристика очагов поражения,

ВОЗНИКАЮЩИХ В РЕЗУЛЬТАТЕ ПРИМЕНЕНИЯ

СОВРЕМЕННЫХ СРЕДСТВ ПОРАЖЕНИЯ

2 4.1. Очаг ядерного поражения

Очагом ядерного поражения называется территория, в пре­делах которой в результате воздействия поражающих факторов ядерного взрыва, а также вторичных факторов произошли мас­совые поражений, людей, сельскохозяйственных животных и растений, разрушении и повреждения зданий и сооружений.

Размеры очага ядерного поражения зависят от мощности и вида ядерного взрыва, рельефа местности и метеоусловий, характера застроек. Так, населенные пункты с компактной за­стройкой могут получить значительные разрушения по всей территории, если центр взрыва совпадает с центром населенно­го пункта. В населенных пунктах, имеющих вытянутую форму или включающих в себя города спутники, расположенные на некотором удалении от основной (центральной) части города, подвергнется разрушению лишь территория, прилегающая к району взрыва. В населенных пунктах, расположенных на пере сеченной местности (районы и кварталы, оказавшиеся защи­щенными со стороны взрыва возвышенностями), будут наблю­даться меньшие разрушения. Уменьшится и вероятность возник­новения в них пожаров возвышенности оказывают экранирую­щее действие.

Граница очага ядерного поражения на равнинной местности условно ограничена радиусом с избыточным давлением во фронте ударной волны 0,1 кгс/см² (10 кПа).

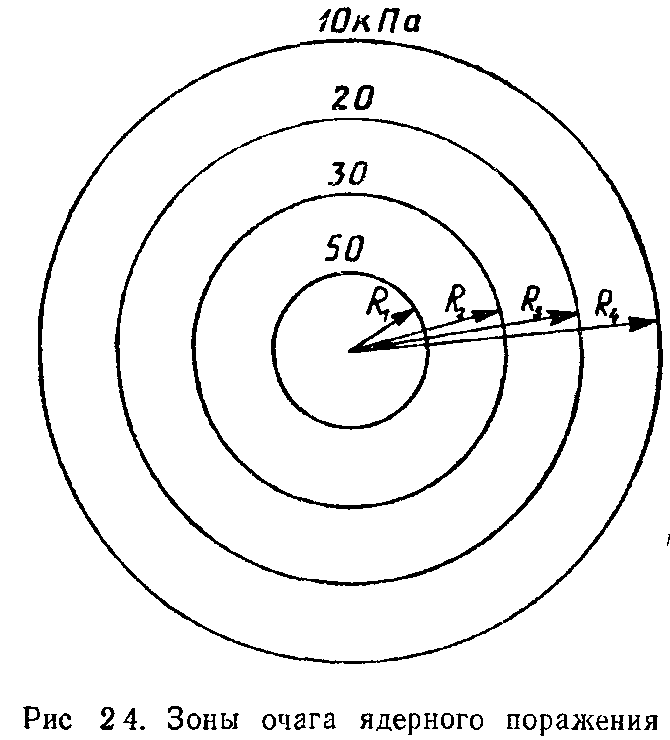

По характеру разрушений промышленных и жилых здании, сооруже­ний, величине избыточного давления во фронте ударной волны (∆Р_Ф) очаг ядерного поражения условно делится на зоны: полных, сильных, средних и слабых разрушений (рис. 2.4).

Зона полных разрушений (R₁) имеет на границе избыточное давле­ние во фронте удар­ной волны 0,5 кгс/см² (50 кПа) и характеризу­ется: массовыми безвоз­вратными потерями сре­ди незащищенного населения; полным разрушением зданий и сооружений; разрушением и повреждением коммунально-энер­гетических и технологических сетей, а также части убежищ ГО; образованием сплошных завалов в населенных пунктах. Лес полностью уничтожается; R—км, q — кт (здесь и далее первое значение—для воздушного взрыва, вто­рое—для наземного).

Площадь зоны составляет 15% от всей площади очага ядерного поражения (ОЯП).

Зона сильных разрушений (R₂—R₁) с избыточным давлением во фронте ударной волны от 0,5 до 0,3 кгс/см² (от 50 до 30 кПа) характеризуется массовыми безвозвратными потерями (до 90%) среди незащищенного населения; полным и сильным разруше­нием зданий и сооружений; повреждением коммунально-энер­гетических и технологических сетей; образованием местных и сплошных завалов в населенных пунктах и лесах; сохранением убежищ и большинства ПРУ подвального типа; R2= (0,5—0,55) . Площадь зоны составляет 10% от всей площади ОЯП.

Зона средних разрушений (R₃-R₂) с избыточным давлением во фронте ударной волны от 0,3 до 0,2 кгс/см² (от 30 до 20 кПа) характеризуется: безвозвратными потерями среди незащищен­ного населения (до 20%); средними и сильными разрушениями зданий и сооружений; образованием местных и очаговых зава­лов, сплошных пожаров; сохранением коммунально-энергети­ческих сетей, убежищ и большей части ПРУ; Площадь зоны составляет 15% от всей площади ОЯП.

Зона слабых разрушений (R₄—R₃) с избыточным давлением во фронте ударной волны от 0,2 до 0,1 кгс/см² (от 20 до 10 кПа) характеризуется: слабыми и средними разрушениями зданий и сооружений; Площадь зоны составляет 60% от всей площади ОЯП.

Задача. Определить размеры зон разрушений в ОЯП при воздушном ядерном взрыве мощностью 500 тыс. т.

Решение. По таблице Приложения 1 видно, что радиус зоны полных разрушении составит 3 км, сильных — 4,2 км, средних — б км и слабых — 11,5 км. Такие размеры ОЯП сопоставимы с территорией крупного промыш­ленного, административного и политического центра с населением свыше 1 млн. человек.

Необходимо отметить, что и за пределами зоны слабых раз­рушений возможны косвенные, поражения людей при избыточ­ном давлении 0,03 кгс/см² (3 кПа), а ранения глаз осколками стекла — даже при 0,01 кгс/см² (1 кПа) В зданиях могут быть выбиты стекла, повреждены двери, кровля и т. д.

Очаг ядерного поражения характеризуется также сложной пожарной обстановкой. В нем выделяются три основные зоны пожаров: зоны пожаров в завалах, зона сплошных пожаров и зона отдельных пожаров.

Зона пожаров в завалах охватывает всю зону полных и часть зоны сильных разрушений ОЯП. На внешней ее границе вели­чина светового импульса (U_СВ) составляет: при воздушном взрыве 2400—4000 кДж/м², при наземном—700—1700 кДж/м² (здесь и далее в значениях светового импульса нижние грани­цы соответствуют мощности взрыва до 100 кт, верхние — 1000 кт и более). Избыточное давление во фронте ударной вол­ны (∆Р_Ф) — 45 кПа. Радиус зоны

Зона характеризуется продолжительным горением в завалах с выделением продуктов неполного сгорания и токсичных ве­ществ, а также сильным задымлением. Вследствие этого возни­кает опасность поражения людей, находящихся в сохранивших­ся убежищах и участвующих в проведении СиДНР.

Зона сплошных пожаров охватывает большую часть зоны сильных разрушений, всю зону средних (при наземном взрыве только часть её) и часть зоны слабых разрушений ОЯП. На внешней границе ее U_СВ = 400—600 кДж/м²; ∆Р_Ф =15 кПа и при воздушном и ∆Р_Ф = 25 кПа и —при наземном взрыве.

Пожары возникают более чем в 50% зданий и сооружений, и в течение 1—2 ч огонь распространяется на остальные здания. Превращение отдельных пожаров в сплошные в значительной мере зависит от степени огнестойкости здании и сооружений, категории пожарной опасности производства и плотности за­стройки.

Зона отдельных пожаров охватывает часть зоны средних разрушений (при наземном взрыве), всю зону слабых разрушений (при воздушном взрыве часть ее) и распространяется за пре­делы ОЯП. На внешней ее границе U_СВ = 100—200 кДж/м²; ∆Р_Ф = 7,5 кПа и при воздушном и ∆Р_Ф = 9,0 кПа и —при наземном взрыве.

Пожары возникают в отдельных зданиях и сооружениях. Тушение их обычно не представляет трудностей и при отсутст­вии сильного радиоактивного заражения возможно непосредст­венно после взрыва.

Задача. Определить размеры зон пожаров в ОЯП при воздушном ядер­ном взрыве мощностью 500 тыс. т.

Решение. 1. Радиус зоны пожаров в завалах населенных пунктов со­ставит:
