Часть 3. Проектирование бытовых и служебных помещений

Цель работы: Обрести практические навыки проектирования цехов машиностроительного предприятия, компоновки и планировки цехов. Проектирования бытовых и служебных помещений. Разработки алгоритмов компьютерного чертежа в системе «Компас».

Общие сведения

Производственные здания и сооружения в зависимости от выбранного архитектурно-строительного и объемно-планировочного решения влияют на формирование условий труда в частности освещения, шума, среды обитания. Кроме того, неправильное цветовое решение интерьера приводит к неблагоприятному психологическому воздействию на работающих.

В производственном помещении условия труда напрямую зависят от таких факторов, как размещение технологического оборудования, организации рабочего места.

Размещение производственного оборудования, исходных материалов, заготовок в производственных помещениях не должно представлять опасности для персонала. Расстояние между единицами оборудования, а также между оборудованием и стенами, производственных зданий, сооружений и различных помещений должно соответствовать требованиям действующих норм технологического проектирования, строительным нормам.

Назначение дисциплины заключается не только в изложении новых сведений, непосредственно относящихся к проектированию цехов, но и в обобщении и взаимной увязке ранее полученных знаний по технологии, вентиляции, освещенности, охране труда, пожарной безопасности, безопасности жизнедеятельности и безопасности технологических процессов и производств.

Коллектив авторов надеется, что пособие будет широко использоваться студентами специальности 280102 и студентами технических специальностей, изучающих безопасность жизнедеятельности и безопасность технологических процессов.

Проектирование бытовых и служебных помещений

Бытовые и служебные помещения цехов относятся к группе вспомогательных помещений.

В их состав входят все виды бытовых помещений и устройств (гардеробные, умывальные, душевые, санитарные узлы, столовые и буфеты, медпункты и т. д.), цеховые административно-конторские и инженерные службы, а также помещения общественных организаций и. культурно-массового обслуживания. Проектирование вспомогательных помещений ведут на основе норм проектирования (СНиП 2.09.04–87) «Административные и бытовые здания» руководящих материалов и типовых решений.

Размещение вспомогательных помещений должно производиться с учетом санитарных норм и минимальной затраты времени работающими на выполнение всех надобностей, не связанных с непосредственной работой. Вспомогательные помещения могут располагаться в пристройках к основным производственным зданиям или в отдельно стоящих зданиях. На предприятиях машиностроения, где производственные вредности незначительны, они должны располагаться, как правило, в пристраиваемых зданиях. Расстояние от рабочих мест до бытовых помещений не должно быть более 75 м.

Пристраиваемые и отдельно стоящие вспомогательные здания административно-бытового назначения компонуются из унифицированных типовых секций, которые характеризуются шириной 12 м 18 м, длиной 36, 48 и 60 м, сеткой колонн 6x6 м.

Ширину пристроек из-за условий освещения естественным светом следует принимать равной 12 м, а отдельно стоящих зданий 18 м. Высота этажей принимается равной 3,3 и 4,2 м. Высота 4,2 м принимается: при размещении лабораторий и вспомогательных отделений на первом этаже; при площади помещений более 300 м²; при глубине помещений конструкторских бюро более 6 м.

При компоновке вспомогательных помещений в одном здании на первом этаже обычно располагают умывальные, столовые, уборные, медпункты (иногда гардеробные и душевые), часть вспомогательных отделений цехов и лаборатории, а в верхних этажах гардеробные, душевые, уборные, административно-конторские и инженерные службы, пункты питания, помещения для общественных организаций и др. При этом помещения для начальников смен, мастеров, нормировщиков и руководящего персонала в цехах машиностроительных заводов рекомендуется располагать не в пристройках, а в основном производственном здании, в пространствах, ограниченных несущими конструкциями; на антресолях и технических этажах. В отдельных случаях вспомогательные помещения могут быть размещены внутри производственных зданий, если этому не препятствуют характер производства, санитарно-гигиенические требования и принятые конструктивные решения. При этом необходимо стремиться к наиболее полному и целесообразному использованию площадей и объемов здания, предусматривать расположение части вспомогательных помещений на антресолях и технических этажах. Высота помещений, размещенных в производственных зданиях, должна быть не менее 3 м, от пола до потолка, и не менее 2,5 м, от пола до низа выступающих конструкций.

В состав помещений и устройств санитарно-гигиенического обслуживания входят: гардеробные блоки для хранения уличной, домашней и рабочей одежды, душевые, умывальные, ножные ванны и др.; помещения и устройства местного обслуживания (уборные, курительные, помещения, для личной гигиены женщин, для обогревания и отдыха, фотарии, устройства питьевого водоснабжения); помещения и устройства для санитарной обработки рабочей одежды (сушки, обеспыливания, обезвреживания и ремонта).

Все производственные процессы по санитарному режиму разделяются на группы, в зависимости от которых устанавливается состав и оборудование бытовых помещений.

Общие требования и правила проектирования бытовых помещений.

1. Необходимо стремиться к уменьшению потерь рабочего времени из-за излишней протяженности путей до уборных, душевых, умывальных, здравпунктов и т. д.

2. В основу их проектирования должны быть положены «зальная» планировка и блокирование типовых гардеробных и умывально-душевых секций. При зальной планировке гардеробные и умывалыно-душевые. располагают по всей ширине отдельно стоящих или пристроенных зданий, однако некоторые бытовые помещения могут занимать лишь часть ширины корпуса, давая возможность в другой части располагать помещения, нуждающиеся в дневном освещении.

3. Гардеробные для домашней и рабочей одежды, умывальные, душевые и уборные должны быть отдельными для мужчин и женщин.

4. Душевые, умывальные и уборные не допускается размещать над рабочими помещениями административно-конторских и инженерных служб, общественных организаций, пунктов питания и т. п.

5. Не допускается установка санитарных приборов (умывальников, душевых кабин и т. д.) у наружных стен здания, так как увлажнение последних привело бы к значительному ухудшению теплозащитных свойств стен и к антисанитарному состоянию помещений.

6. Бытовые помещения могут освещаться как естественным, так и искусственным светом. Такие помещения, как пункты питания, здравпункты и т. д., как правило, должны освещаться естественным светом. В остальных помещениях допускается освещение вторым светом или искусственное освещение.

7. В основу проектирования должна быть положена четкая схема движения рабочих через бытовые помещения к рабочим местам и обратно, исключающая встречу людей, одетых в загрязненную рабочую одежду, с людьми, одетыми в чистую одежду.

В основу планировки гардеробных блоков целесообразно принимать зальную систему гардеробных из расчета обслуживания в каждом зале, не более 400 — 500 человек.

В целях увеличения комфорта и приближения мест для переодевания к душевым устройствам гардеробные блоки желательно разбивать на секции, снабженные необходимыми санитарно-техническими устройствами рис. 1 — 3.

Рис. 1. Бытовой корпус:

I — производственный корпус; II — переходы; III — корпус бытовых помещений; 1 — конторские помещения; 2 — красный уголок; 3 — комплекс гардеробно-душевых помещений; 4 — вентиляционные камеры; 5 — санузлы.

Входы в гардеробные блоки, размещаемые смежно с вестибюлями или вблизи входов в здания, следует устраивать через шлюзы. Санитарно-гигиенические помещения, расположенные в пристройках к производственным зданиям, должны сообщаться с термическими гальваническими, окрасочными, заточными и другими отделениями и участками через шлюзы, коридоры или лестничные клетки.

Гардеробные предназначены для хранения уличной, домашней и рабочей одежды, отдельно мужской и женской. Нормами установлены три способа хранения одежды: закрытый, открытый и смешанный. При первом способе одежда всех видов хранится в закрытых шкафах; при втором, на вешалках и в открытых шкафах, при смешанном — один вид одежды хранится на вешалках, а другой — в закрытых шкафах. Способ хранения устанавливается заданием на проектирование или решается при проектировании. При выборе способа, хранения одежды и основного оборудования рекомендуется для машиностроительных предприятий хранить уличную одежду на открытых вешалках в вестибюле, а домашнюю и рабочую в двух отдельных шкафах полезной площадью 250x500 мм и с размещением шкафов для рабочей одежды в одном помещении, а для домашней в другом рис. 4.

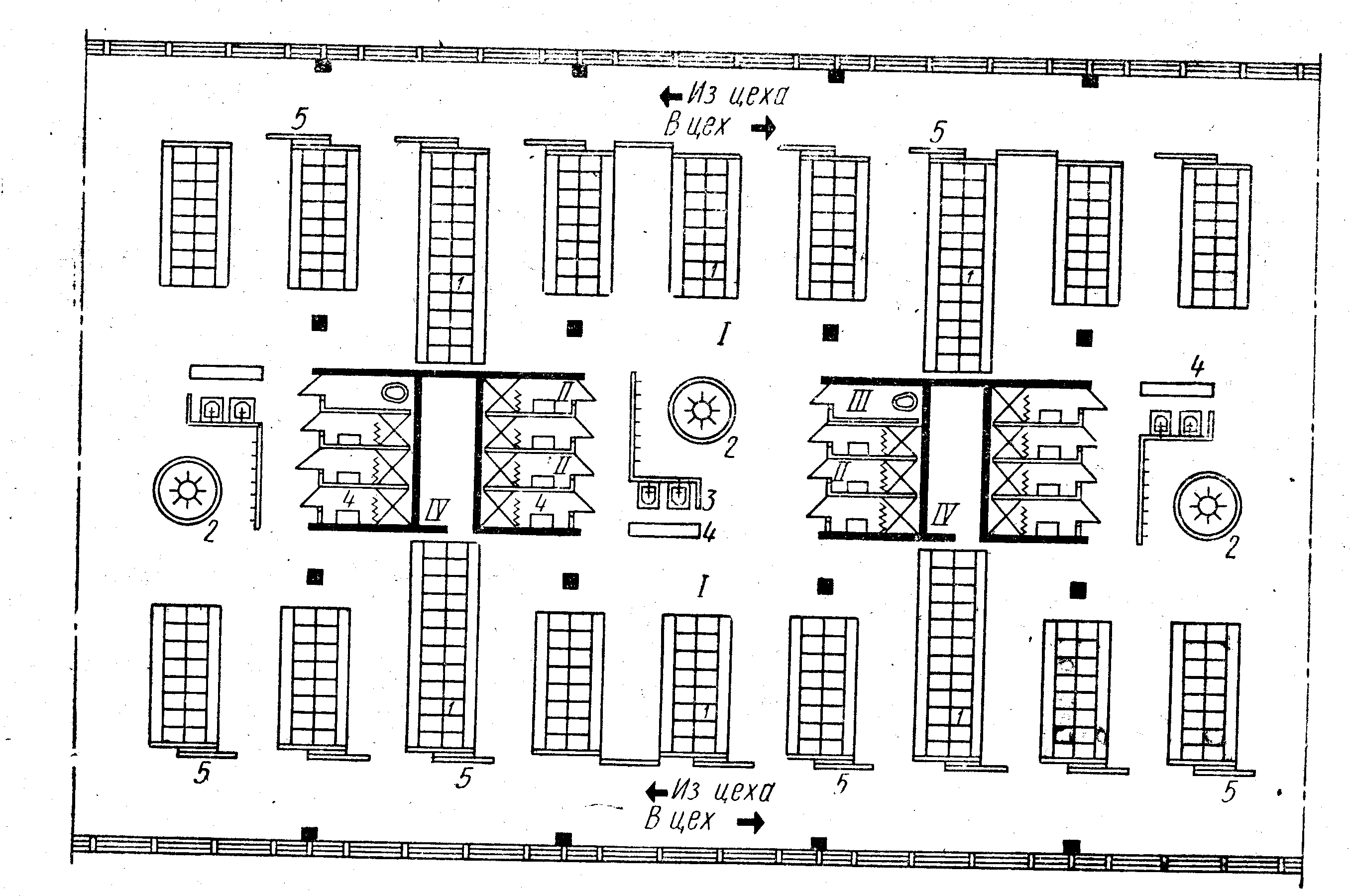

Рис. 2. Секция гардеробного блока на 144 работающих группы 1б в отдельно стоящем здании:

I — гардеробная уличной и рабочей одежды; II — душевые кабины с местами для переодевания; III — туалет; IV — коммуникационная шахта; 1 — шкафы двойные металлические размером 400х500х165 мм с откидными скамьями; 2 — круглый умывальник на 8 человек; 3 — ножные ванны; 4 — скамьи; 5 — раздвижные двери

Г ардеробные блоки для работающих в термоконстантных помещениях должны располагаться в непосредственной близости от производственных помещений и соединяться с ними посредством тамбуров-шлюзов. Проход из гардеробных блоков в термоконстантные помещения через нережимные помещения не допускается.

Рис.3. Планировка гардеробной

Курительные помещения предусматриваются в тех случаях, когда по условиям производства курение в производственных помещениях не допускается, а также при объеме производственного помещения не более 50 м³.

6000

6000

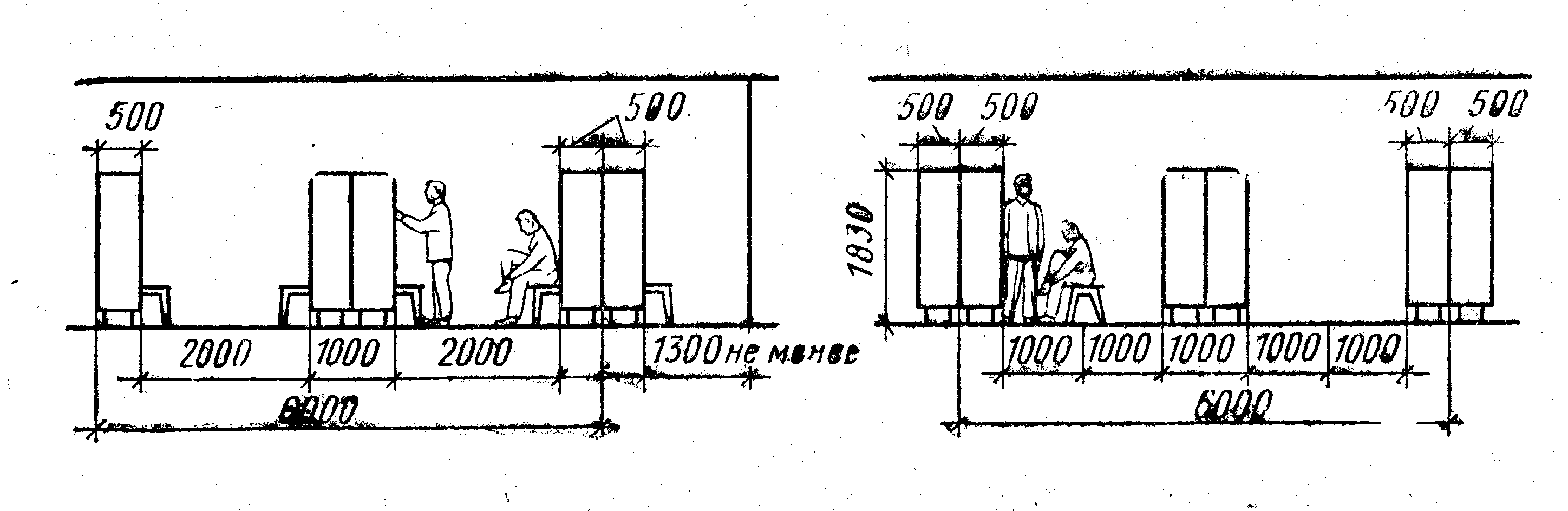

Рис. 4. Примеры расстановки шкафов для хранения верхней одежды

Питьевое водоснабжение должно предусматриваться в виде напольных и настенных фонтанчиков, закрытых баков с фонтанирующими насадками и с кипяченой водой, автоматов с газированной водой и других устройств. Устройства питьевого водоснабжения размещают в проходах производственных помещений, в помещениях для отдыха, в вестибюлях и других местах на расстоянии от рабочих мест не более 75 м.

При работе в зданиях бесфонарного типа, где отсутствует естественное освещение, наблюдается «световое голодание», понижение трудоспособности, повышение восприимчивости организма к инфекционным заболеваниям. В связи с этим для работающих в производственных помещениях без естественного освещения или с недостаточным естественным освещением предусматривается искусственное ультрафиолетовое облучение.

Общественное питание должно быть организовано из расчета обеспечения всех работающих на предприятии одноразовым горячим питанием (во всех сменах). В связи с этим на территории завода следует предусматривать сеть пунктов общественного питания (в основном доготовочные столовые, а также буфеты с отпуском горячих блюд). На предприятиях с количеством работающих в наиболее многочисленной смене 250 и более человек предусматривается столовая, а с количеством работающих в наиболее многочисленной смене менее 250 человек буфеты.

Укрупненный расчет площадей для бытового обслуживания может производиться по следующим нормам: гардеробные блоки (хранение уличной, домашней и рабочей одежды, душевые, умывальные, ножные ванны и др.) 2,6 — 2,8 м² на одного работающего; туалетные 0,2 м² на одного работающего в наиболее многочисленной смене; курительные помещения 0,03 м² на одного работающего в многочисленной смене для мужчин и 0,01 м² для женщин; помещения общественного питания 0,7 м² на одного работающего; медпункт 0,08 м² на одного работающего.

В состав служебных помещений цеха входят помещения для административно-конторского персонала и инженерно-технических служб. К административно-конторским относятся помещения кабинетов начальника и заместителей начальника цеха с помещениями для их секретарей; для планово-диспетчерского бюро (ПДБ), бюро труда и зарплаты, бухгалтерии, табельной и других структурных подразделений цеха.

Площади служебных помещений следует принимать из расчета: а) рабочих комнат административно-конторского персонала и инженерно-технических служб 4 м² на одного работающего в этом помещении и наибольшую смену (нормы не распространяются па кабинеты начальников цеха и их заместителей); б) рабочих комнат конструкторских бюро 6 м² на один чертежный стол; в) залов совета ним вместимостью до 100 человек 1,2 м² на одно место; вместимостью более 100 человек 0,9 м² на каждое место свыше 100 человек; г) кулуаров при залах совещаний 0,4 м² на каждое место в зале совещаний; д) вестибюлей-гардеробных 0,27 м² на одного служащего; с) кабинетов для учебных занятий 1,75 м² на одно ученическое место; ж) кабинетов по технике безопасности от 25 м² (при 100 работающих по списочному составу) до 200 м² (при количестве работающих 2000 человек и более). Площади отдельных рабочих помещений и кабинетов должны быть не менее 9 м.

Гардеробные предназначены для хранения одежды (уличной, домашней, рабочей). Способ хранения — закрытый (одежда хранится в закрытых шкафах). Количество мест для хранения одежды при закрытом способе принимается равным количеству работающих. Для механического цеха требуется при закрытом способе хранения один закрытый двойной шкаф на каждого работающего. При проектировании гардеробных принимаются:

1. Размеры шкафов: глубина 500 мм, общая ширина 330 мм, высота 1,65 м;

2. Ширина прохода 3 м при самообслуживании и длине прохода до 0,9 м;

3. Наличие скамей шириной 0,3 м из расчёта 0,6 м длины на одно место. Расстояние между скамейками должно быть 1 м.

4. Шкафы размещаются в гардеробных двумя рядами.

Умывальные для мужчин и женщин должны размещаться в отдельных помещениях. В них устанавливаются групповые умывальники с подводом холодной и горячей воды. Число кранов определяется по количеству человек, в зависимости от групп производственного процесса. Для механического цеха это 20 человек на 1, таким образом, в цехе установлены по два умывальника в женской и мужской умывальных. Расстояние между кранами 1 м, ширина прохода между умывальниками и противоположной стеной — 1,1 м.

Душевые располагаются в изолированных помещениях. Число душевых сеток принимают исходя из количества человек в зависимости от групп производственного процесса. В данном цехе — одна сетка по 5 кабин для душей в женской и мужской душевых. Кабины для душей: 0,9 м, ширина прохода 1 м. При душевых кабинах предусмотрено помещение для переодевания с установленными в нём скамьями шириной 0,3 и длиной 0,4 м. Количество мест для переодевания принимается из расчёта 3 места на одну душевую кабину. Душевое помещение имеет вытяжную и приточную вентиляцию.

Уборные размещают не далее 75 м от самого удалённого рабочего места. Число унитазов принимается в зависимости от количества работающих. В данном цехе: по 2 унитаза в женской и мужской уборных. Унитазы размещаются в отдельных кабинах с дверьми, открывающимися наружу, размеры кабин 1,2х0,9, высота перегородок 1,8 м, ширина прохода 1,5 м. Мужские уборные оборудованы 2 писсуарами. Ширина прохода — 2 м.

Адмиинстративно-технические помещения служат для размещения административно-управленчиских служб: кабинет начальника цеха, кабинет по ТБ, кабинет административно-технического учёта, служебное помещение. Площадь определяется из расчёта 5 м² на одного работающего (минимум). В данном цехе она составляет 4,5 м². Конторка мастера располагается непосредственно в цеху, т.к. при современной организации производства мастер должен руководить непосредственно на рабочих местах.
