1. Исследование волны в пустом волноводе.
В
этих исследованиях используется волновод
самой измерительной линии, замкнутый
с одной
стороны накоротко, а с другой соединенный
согласованно с генератором (от этого
соединения нет отражения волны). Для
замыкания
волновода линии накоротко отражатель
(8) ставится в положение (О). Поскольку
линия согласована с генератором, в ней
образуется стоячая волна при любых
(выше
критических) частотах. При перемещении
зонда линии исследуется поле стоячей
волны в волноводе и определяется длина
волны
.
Проведя измерения
на различных частотах, можно проверить
соотношение (5), при n
= 1:
(9)
|

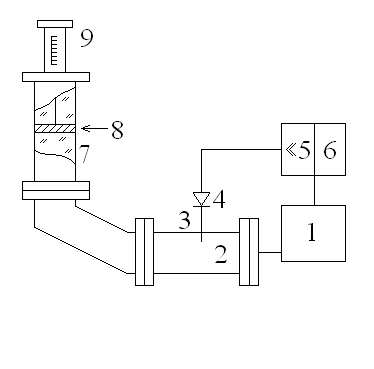

1 - генератор СВЧ, 2 - измерительная линия, 3 - зонд линии, 4 - СВЧ-диод зонда, 5 -усилитель, 6 - индикатор, 7 - волновод, заполненный диэлектриком, 8 - отражатель СВЧ волны, 9 - шкала перемещения отражателя |
Рис. 4. Принципиальная схема экспериментальной установки. |
Для определения поля стоячей волны в волноводе рассмотрим интерференцию двух встречных волн
. (10)
Поскольку в плоскости z = 0 находится металлический отражатель, то A = -B и
. (11)
Переходя к тригонометрическим функциям, получим
(12)
Индикатором
поля
в измерительной линии является ток
зонда линии
(см.
описание измерительной
линии). При квадратичном детектировании
,
откуда
(13)
Соотношение
(13) позволяет измерить
,
т.к.
согласно ему чередование максимумов и
минимумов
тока следует через промежутки
.
2. Исследование волны в волноводе, заполненном диэлектриком.
Для исследования волны в волноводе, заполненном диэлектриком, используем ту же установку (рис.4). Волноводная линия будет играть роль индикатора образования стоячей волны в отрезке волновода (7) при перемещении рефлектора (8). Поскольку в этом случае линия нагружена не на отражатель, а на отрезок волновода с диэлектриком, то коэффициент отражения не будет равен минус единице, а определяется соотношением:
, (14)
где
- удельное волновое сопротивление
волновода линии
, (15)
где
- магнитные проницаемости среды и вакуума
соответственно,
– удельное сопротивление отрезка
волновода длиной l.
(16)
(значком + отмечены величины, относящиеся к диэлектрику.)
Волновое
число волны в волноводе (7)
определяет длину волны в нем
.
Длина
волны
связана с длиной волны в неограниченном
диэлектрике
тем же соотношением
(4) при n=1.
Поскольку
,
где
- диэлектрическая проницаемость
диэлектрика, то
(17)
Это
соотношение позволяет рассчитать
при
различных частотах по измерениям
.
Для
пояснения метода измерения
рассмотрим поле волны в линии для случая,
когда линия нагружена на отрезок
волновода длиной l,
заполненного диэлектриком. В этом случае
вместо (10) будем иметь
(18)
С учетом (14), переходя к тригонометрическим функциям, получим:
. (19)
Если
выбрать положение зонда так, чтобы
(это соответствует положению минимума
в закороченной линии), то
. (20)
С
учетом (16), изменение напряженности поля
в выбранной точке линии при изменении
толщины диэлектрика l
будет определяться соотношением
. (21)
Ток
зонда
при
этом будет определяться выражением:
. (22)
При
изменении толщины диэлектрика ток зонда
в соответствии с (22) будет проходить
через максимумы и минимумы. Чередование
максимумов (минимумов) будет происходить
через
,
что и позволяет в этом методе измерять
.
Величина максимума тока из
(22) оказывается равна бесконечности.
Это следует из-за пренебрежения
поглощением волны
в диэлектрике. Если учесть поглощение,
то величина тока в максимуме будет
конечной.
Задание.
1. Ознакомиться с техническими описаниями приборов, входящих в лабораторную установку и разобраться в работе установки в целом.
2. Исследовать зависимость распределения электрического поля в волноводе измерительной линии. При "нулевом" положении отражателя (режим закороченной линии) определяется зависимость тока зонда от его координаты в линии .
3.
Рассчитать длину волны
в
пустом волноводе для 8÷10 различных
значений частот в диапазоне
8000-9500 МГц. Построить график зависимости
длины волны
от частоты
.
4.
Исследовать зависимость тока зонда от
изменения толщины диэлектрика l
в измерительной
ячейке
.
5. Определить длину волны в волноводе, заполненном диэлектриком на различных частотах и рассчитать диэлектрическую проницаемость в соответствии с (17).
6. Оценить критическую частоту и длину волны для волновода, используемого в эксперименте.
Литература.
1.Виноградова, М.Б. Теория волн [Текст] / М.Б.Виноградова, О.В. Руденко, А.П. Сухоруков. - М.: Наука, 1979.
2.Пейн, Г. Физика колебаний и волн [Текст] / Г.Пейн. - М.:Мир, 1979.
