4 Технико-экономическое сравнение
Технико-экономическое сравнение двух вариантов схем проведем по приведенным затратам. Для этого подсчитываю капитальные затраты, учитывая основное оборудование (таблица 4.1)
Таблица 4.1- Капитальные затраты
Оборудование |
Стоимость единицы, тыс.руб |
Варианты |
|||
1 |
2 |
||||
Кол-во ед. шт |
Общая ст-ть. тыс.руб |
Кол-во ед. шт |
Кол-во ед. шт |
||
Блочный трансформатор |
|
|
|
|
|
ТНЦ-630000/330 |
579000 |
- |
- |
3 |
1737000 |
ТДЦ-400000/330 |
420000 |
5 |
2100000 |
- |
- |
Ячейки ОРУ |
|
|
|
|
|
330 кВ |
260000 |
5 |
1300000 |
3 |
780000 |
Генераторы |
|
|
|
|
|
Т3В-320-2 |
783400 |
5 |
3917000 |
- |
- |
Т3В-540-2 |
1407000 |
- |
- |
3 |
4221000 |
Итого |
|
|
146340000 |
|
134760000 |
При подсчете капитальных затрат учтены все основные элементы структурных схем.
Экономическая целесообразность схемы определяется минимальными приведенными затратами:
З=рн К+И+У, (4.1)
где К- капиталовложение на сооружение электроустановки,
тыс.руб.
рн – нормативный коэффициент экономической эффективности, равный 0,12
И- годовые эксплуатационные издержки, тыс.руб/год
У-
ущерб от недоотпуска электроэнергии,
тыс.руб/год

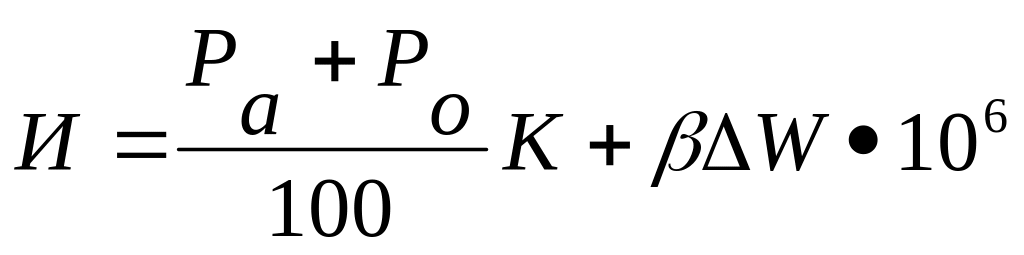

Вторая составляющая расчетных затрат- годовые эксплуатационные издержки- определяется по формуле
,
(4.2)
где Ра, Ро- отчисления на амортизацию и обслуживание, %
-потери
электроэнергии, кВт*ч
-
стоимость 1 кВт*ч потерь электроэнергии,
коп/кВт*ч
Потери электроэнергии в двухобмоточном трансформаторе определяют по формуле, кВт*ч,
,
где Рх- потери мощности холостого хода, кВт
Рк-
потери мощности короткого замыкания,
кВт
Smax- расчетная максимальная нагрузка трансформатора, МВА
Sном- номинальная мощность трансформатора, МВА
Т- продолжительность работы трансформатора (обычно принимают Т=8760 ч)
-
продолжительность максимальных потерь,
определяется по кривой рис.5.6 [2] в
зависимости от продолжительности
использования максимальной нагрузки
Тmax.
1 вариант

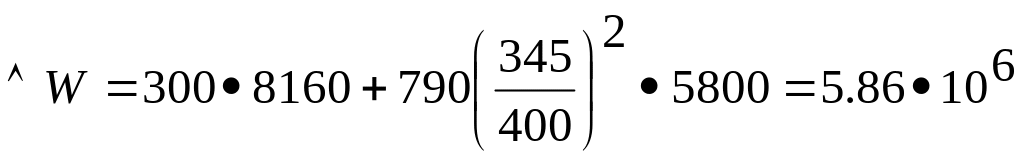

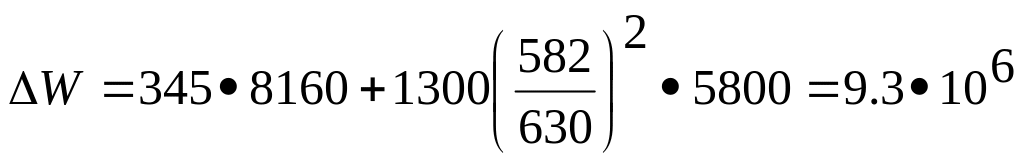

Определяю потери электроэнергии в блочном трансформаторе, присоединенном к шинам 330 кВ, по (4.3):
кВт*ч,
где Т=Тгод-Трем=8760-600=8160 ч;
время потерь =5800 ч определил по рис.5.6 [2]

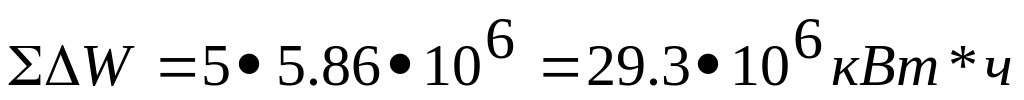

Суммарные годовые потери (5 энергоблоков 330 кВ):
2 вариант
Определяю потери электроэнергии в блочном трансформаторе, присоединенном к шинам 330 кВ по (4.3)
кВт*ч
Суммарные
годовые потери (3 энергоблоков 330 кВ)

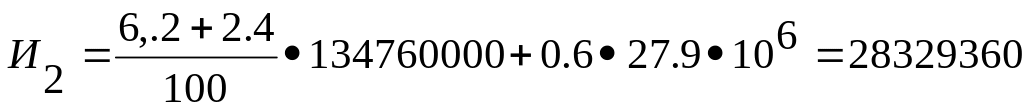

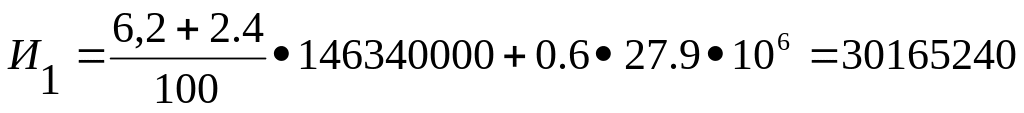

Годовые эксплуатационные издержки определяю по (4.2)
Для учебного проектирования ра=6,2% и ро=2,4%, принимаю =34,5 коп/кВт*ч.
руб/год
руб/год
Приведенные затраты по (4.1) без учета ущерба
руб/год
руб/год

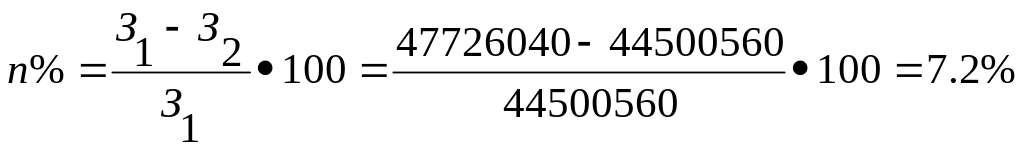

Определяю экономичность вариантов в процентном выражении:
Второй вариант экономичнее первого на 7,2 %
