3.3 Бекітілген индекс әдісі

Бұл әдіс сонымен бірге кем емес не үш нышаннан тұратын кодтық топтардың көмегімен дискретті сигнал фронтты уақытша жағдайлар туралы мәліметте берілуде негіздеген. Егер сигналдың алдыңғы майданы байқалыса кодтық топта бірінші нышан дискретті сигнал майдан жағдай туралы мәліметте берілуде “1” мән алып жатыр, және егер сигналдың артқы майданы байқалыса “0”. Екі нышан келесі дискретті сигналдың майдан байқалған нтервала барып нөмір туралы мәліметке қарапайым екілік кодта алып беріп жатыр, интервалдардың сондай астына тек қана ысқыла. Дискретті сигналда импульс майданда жоқтықта кодтық топ қалыптасып жатыр, егер кемшілікке дискретті сигналда бірінші нышан дискретті “0” сигналдан мәнмен өз мән бойынша дәл келетін, және егер дискретті сигналдың) импульс жұғысыса “1”. Кодтық топтар келесі екі нышан тең бұл “бірліктерде”.

Фазалық түрленулердің салыстырмалы шама:

(3.7)

Кодтық топта биттер сан шама анықтау үшін биттерде ең төменгі санда фазалық дірілдеулердің мән есептеу шығып жатыр. Өлшеулі мәннен салыстыру мүмкін егер берілулер сапасы талаптарға сәйкес келмесе жатыр, биттерге санға үлкейту дейін төрті және фазалық дірілдеулердің мән тағы есептеу керек т.б.және. ФИ әдіс үшін қателердің көбейту коэффициенті m мәніне тең .

3.4 Берілу тәсілін таңдау

Дискретті сигналдардың өрнектеулер ішкі жүйелері атаған бола алатын кодеки және түрдің өрнектеулері құрылымдармен цифр-“цифр”, , дискретті сигналдарда берілуде әр түрлі әдістерде қолдануда айырмашылығы , кодтық топтардың жүрулер жиіліктердің мәндермен және кодтық топтарда биттердің санмен, лайықты түйіндерге аппаратуралық күрделілікте дәрежеге ЦСБ және қателердің көбейтулары коэффициенттің мәндермен ерекшеленеді. Фазалық түрленулерінде қатынаса берілуде тап қалған сапада бұл барлық кодектер қамтамасыз етіп жатыр.

Тактылы жиіліктің бағытталуының мәнін есептейміз.

Белгілі сигналдар және тактлі жиіліктер жылдамдықтар сандық мәндер екілік сигналдар үшін бірдей (мысалы, (кбит/с) = f (кГц), сондықтан тактлі жиіліктер мәндер есеп айырысу үшін келесі формулалар қолдануға болады :

(3.8)

МГц

мұндағы i канал түрінің индексі, ПДС каналдардан басқа; N_i, m_i, f_г.i - кодтық топтарда биттер осы түр, сан каналдар сан бойынша және кодтық топтардың қайталаулар жиілігі.

4 БЕРУ ЦИКЛЫ

Бөлімде берілу жобалауатын жүйе топтық сандық сигнал такты жиілік айналым және және есеп айырысу құрылым әзірлеу бойынша әдістемелік нұсқаулар келтірған. Атап өтеміз, не берілулер айналымдың әзірлеуі - бұл вариациялық есеп.

4.1.Жоғары цикл мен циклге қойылатын талаптар

Сандық топтық трактта өткізу қабілеттілікте қолдануыда синхронизацияларда, коэффициенттерде синхронизмге іздестірудің және кірудің берілулері, уақыты жылдамдық сияқты, сондай маңызды ЦСБ параметрлері тәуелді болады.

Келесі талаптар бойынша айналымға курстық жұмыста негізделген:

1. Айналымдың ұзақтығы ЦСБ синхронизмдің қалпына келтірудің максимал уақыттың шектеудің (2-3) мс аржағынан асуға тиісті емес

2. Айналымда биттердің саны және айналымда айналымдардың саны шектелген :

N_ц ≤ 2000, N_ц- циклдағы биттер саны ;

N_ц.си ≤ 70, N_ц.си - аса жоғары циклдағы цикл саны ;

Бұл сандар мүмкін кішісі шамаларға бүтін санды көбейткіштерге шіру үшін, лазым, генераторлық ЦСП аппаратурада бұл оңайланып жатыр.

3. Айналымда және айналымда синхронизация сигналдар берілу үшін такты интервалдар ескерған болуға тиісті. Циклдық сигналға сөзде биттердің саны (7-12) тең қабылдау ұсыну жатыр, ал сверхциклового сигналға сөзде - (4-8).

4. Топтық сандық сигнал кодтық топтар бойынша сандық сигналдарға біріктірулерге нәтижеде алған ЦСП болуға тиісті. Әрбір канального сигналдың кодтық сөздер жүйелі мүмкіндік бойынша (айналымда) айналымда орналасуға тиісті. Не кодтық топтардың жүйелі ағын, сол кіші көлеммен буферлік жадтар құрылымдар қолдануға болғандықтан, сандық ағындардың біріктірулер және ажыратулар қарапайым аппаратурасы және генераторлық аппаратурада импульсты тізбектердің бағдарлаушысылардың құрастырулары көп қарапайым алгоритмі. Сандық сигналдар биттер жүйелі орналастыру үшін топтарға бөлуге айналым болады, қайталаулар жиілігі жоғары және еселі циклдық болып келеді.

5. Мүмкін айналымда және айналымда мәліметтер берілумен бос емес емес тактылі интервалдар. Қолданған мүмкін болу сондай интервалдардың бар болу сандық ағындар жүйелілік жоғарылату үшін, ал ары қарай - осы, қызметтік келіссөздердің сигналдардың берілулері резервті сияқты т.б.

6, Тактлы интервалдар айналымда және айналымда айналымдар нөмірлеу ұсыну жатыр, бірліктен бастап. Айналымда такты интервалдар біріншісілер циклдық синхронизация сигналдар берілу үшін қолдану ұсыну жатыр.

7. Тактлы бірліктен бастап интервалдар айналымда және айналымда нөмірлеу ұсыну жатыр, сигналдар берілу үшін қолдану интервалдар циклдық синхронизация қабілетімен топтық цифрлық тракт беру жүйесінің формуласы тең:

................................................................(4.1)

4-кесте

№	Арна-лар-дың түр-лері	Арна- лар саны	Min fr.i, кГц	Max кГц	шекті fr.i, кГц	fr.i, бит	Nц.i	Nсц.i	Тактылы интервалдар- дың циклдағы номері	Цикл- дардың номері
1	Кеңжолақтық арна	26			8	8	208	3328	9-16, 17-72, 81-128, 145-200, 209-256	1-16

N_сц - жоғарғы циклдегі биттердің саны;

N_{ц .с.синхр} – жоғары циклдегі циклдық синхронизация сигналдың биттер саны;

N_{сц.с.синхр} – жоғары циклдегі жоғары циклдік синхронизация сигналдың биттер саны;

N_св. – жоғары циклдегі еркін тактылы интервалдардың саны.

Өткізу қабілеттіліктер қолдану коэффициенті жобаланатын шартқа қанағаттандыруға ЦСП тиісті.

η ≤ 0,94

Егер ЦСП топтық сандық сигналға тек қана циклдық құрылымды алыса жатыр өткізу қабілеттілік қолдануы коэффициент есеп айырысу үшін формуланы қажетті өзгерту керек.

4.2.Циклдық жобалаудың алгоритмі

1. Өлшеулі бұл жиіліктерге мәнге топтық сандық сигналға такты жиіліктерге шамамен мәндерге сапада қабылдау

2. Төртінші бағанадан кодтық топтарға жүрулерге жиіліктерге ең кіші мәнге айналымдарға қайталауларға жиіліктерге сапада қабылдау керек

3. Айналымда биттердің сандары есеп айырысудың нәтижесі бағалау керек. Егер N_ц ≤ 2000 Nц салынған мүмкін болу топтық сигнал айналымсыз айналымға негізде. Егер 2000 < 2000 < 70 айналымдардың бар болуы міндетті түрде.

4. Айналымдардың және айналымдардың қайталаулары жиіліктердің шамаланған мәндердің облыстар анықтау керек.

5. Айналымдардың және айналымдардың қайталаулары кодтық топтардың, жиіліктердің жүрулер жиіліктердің ақырғы мәндері таңдау керек. Қабылданған мәндер талаптарға қанағаттандыруға тиісті .Кодтық топтардың жүрулер айналымдардың және айналымдардың, және жиіліктің қайталаулары жиіліктері килогерцтерде тең бүтін санға міндетті түрде болуға тиіспеді немесе герцтерге. Олардың мәндері алты цифрмен жазып алған болуға тиісті, болғандықтан бенетін генераторға жиіліктерге қоюларға салыстырмалы қателікке ЦСП 10^-5 көбірек емес

6. Кодтық сөздерде биттердің саны анықтау циклдық және (см п 3 ішкі бөлімдер 3.1) сверхцикловой синхронизацияға. ЦСП еуропалық циклдық синхронизацияларда, және параметрлерде облыста жұмыстарда нәтижелерде бағдарлау бұл шығып жатыр, североамериканской және жапон плезиохронных иерархияларды.

Сонымен қатар, синхронизацияда сигналда биттердің сандары үлкеюі синхронизмдің қалпына келтірулері уақыты қысқартып жатыр, оның орнықтылық жоғарылатып , топтық ЦСП тракттың өткізу қабілеттіліктер қолдануылар коэффициенті азайтады.

7. Айналымда және айналымда такты интервалдардың сан есептеу керек, қажетті әрбір түр каналдар ұйым үшін :

N_ц.i = N_.i ^. m_i ^. n_i

f_r.i , f_u үшін:

N_{сц.i =} N_{ц .сц} ^. N_ц. =60_,

f_u > f_r.i , f_сц үшін:

N_{сц.i =} N_.i  ^. m_i ^.  n_i = 50

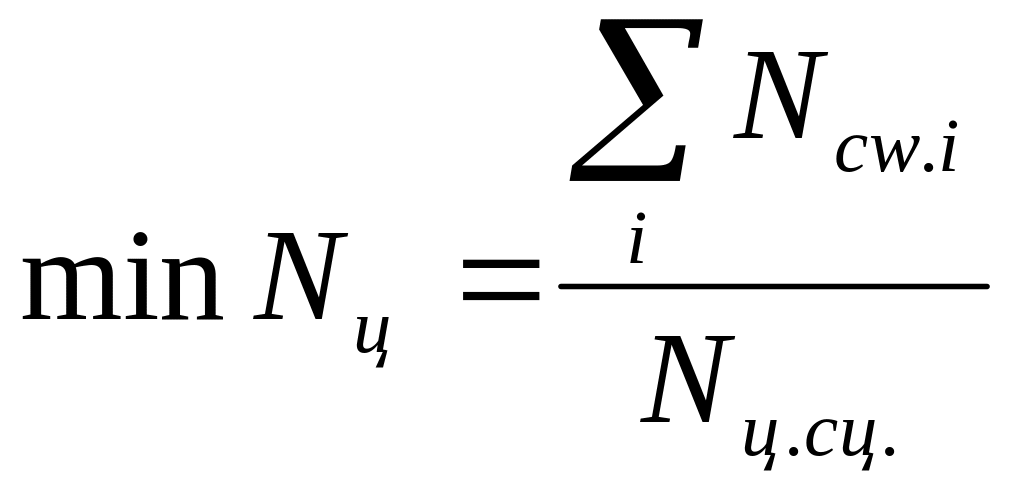

8. Айналымда такты интервалдардың ең төменгі қажетті сан есептеу керек.

ҚОРЫТЫНДЫ

Берілген курстық жұмыста цифрлық байланысты ұйымдастырудың түрлі әдісі қарастырылды: АЦТ параметрлерінің есептелуінен километрлік өшулікке дейін. Бастапқы берілген мәндер бойынша АЦТ есептелініп алынды:әрбір сегменттегі қажетті кванттау қадамы орнатылды(біркелкі емес кванттау шкаласы бойынша).

Жалпы есептеу бөліміне тоқтала кетсек ең алдымен аналогты сигналдырдың берілуін қарастыра отырып f_д есептеп алдық, содан кейін хабар телефон арнасы және a_ш(р) арнасы үшін m тәуелділіктеріне тоқталдық, дискретті сигналдардың берілуі, амплитудалы сигналды кодтау тәсілі, жылжымалы индекс тәсілі ,бекітілген индекс тәсілі сияқты мүмкін болатын амалдар түрін қолдана отырып, циклдық жобалаудың алгоритмін құрдық.

Дискретті сигналдарды беру кезіндегі таңдау әдісін есептеу және әдісті талқылау,біздің жағдайда –бұл жылжымалы индекс әдісі.Сызықты тракт сигналдың кіріс мәндерін және өшулігін табу кезінде қолданылды,содан кейін регенерациялық бөлімшелердің санын анықтадық.

Курстық жұмыста цифрлы берудегі ең қарапайым принципі қолданылды. Бір уақытта қойылған талапқа жоғары жылдамдықта беру ықтималдылығы жүйелерді қолдануға келтіреді,онда көп позициялы сигналдар және қуатты тузеткіштейтін (корректрлейтін) кодтар қолданылады.Бұнда екі модел жаксы келістірілген, байланыс жүйесін көбірек қамтамасыз ету үшін тиімді қолданылады.
