24. Гидромеханизация земляных работ. Разработка грунта земснарядами. Методы разработки и укладки грунтов.

Гидромеханический способ производства земляных работ.

1.Ус-е и эффективность гидромеханизации

Гидромеханическим называют такой способ, при котором все входящие в него процессы осуществляются с помощью воды.

Грунт разрабатывают тремя способами:

- струей воды, подаваемой из гидромонитора

- с использованием землесосных снарядов

- комбинированный

Условием эффективного применения является:

- дешевая электоэнергия

- источник воды

- грунты, хорошо поддающиеся размыву

- большой годовой объем работ

-благоприятные условия рельефа для перемещения гидросмеси

Разработка грунта гидромониторами.

Гидромониторы служат для образования компактной водяной струи истекающей с большой скоростью для направления ее в любую точку забоя с целью разрушения грунта и транспортировании его в виде пульпы.

Расход воды от 50 до 1500 л/сек. Грунт размывается интенсивно, если гидромонитор находится на расстоянии = 1/3 макс-й дальности полета струи.

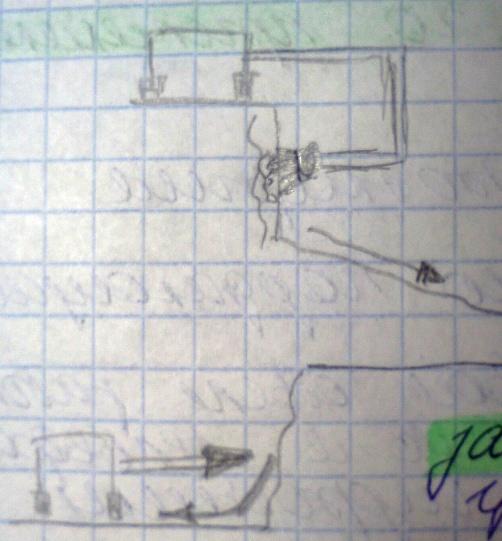

Разработку грунтов ведут встречным, попутным или попутно-встречным забоем. При разработке встречным забоем направление потока пульпы в забое противоположно направлению струи воды.

Пульпа – смесь грунта в воде. Она двигается в противоположную сторону.

Забой – место, где разрабатывается грунт.

Ширину забоя назначают в плотных грунтах 18-25м, в рыхлых 25-30м.

Забой разрабатывают с одной стоянки до тех пор, пока расстояние между гидромонитором и забоем не превысит 1/3 макс-й дальности полета струи.

При разработке попутным забоем направление струи воды, создаваемой гидромонитором, установленным на верхней площадке уступа совпадет с направлением потока пульпы.

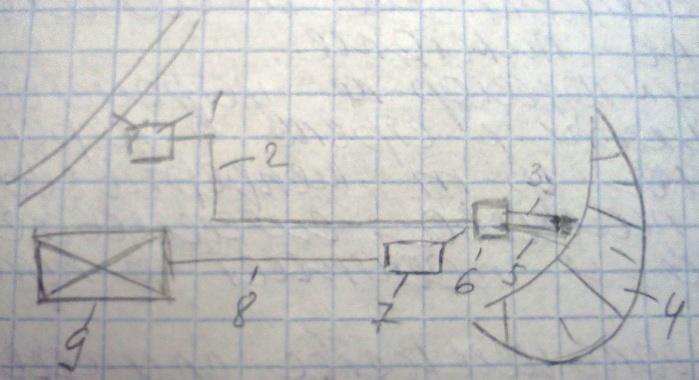

Схема гидромониторной разработки грунтов.

Вода берется из речки.

1-насосная станция

2-водоотвод

3-гидромонитор

4-забой

5-пульпоподводная канава

6-зумпф

7-землесосная станция

8-пульпопровод

9-карта намыва

Разработка грунта землесосными снарядами.

Землесосные снаряды разрабатывают грунт с подвод-м забое и перемещают к его месту укладки.

Все оборудование землесосного снаряда смонтировано на электрофицированном несамоходном судне пантоне. Грунтозаборное устройство, подвешенное к стреле, в передней части судна грунт непрерывно отделялся от массива, смешивается с водой и поступает в пульпопровод. В большинстве случаев всасывание осуществляется совместно с рыхлением с использованием гидравлических и фрезерных рыхлителей. Плавучий зем.снаряд, поворачиваясь веерообразно в плане при помощи лебедки и тросов попеременно на первой из свай засасывает грунт с водой и перемещает образовавшуюся смесь к берегу по пульпопроводу.

Комбинированная разработка грунта.

Сущность способа заключается в том, что грунт разрабатывают землеройными машинами, а транспортировку и укладку осуществляют с использованием воды. технологическая схема заключ. в след.

-разработка грунта одноковшовым или роторным экскаватором в отвал

- разработка разрыхленного грунта гидромонитором

-перемещение смеси к месту укладки по пульпопроводу
