23. Возведение земляного полотна на болотах. Технологические схемы производства работ.
Типы болот и способы возведения на них насыпей
По источникам питания болота подразделяются на:
- низинные, питаемые грунтовыми водами
-верховые, образовавшиеся в результате заболачивания суши
- переходимые, смешанного и атмосферного питания
Болото по своему строению подраздел-ся на типы:
-болото до дна заполненное торфом устойчивой консистенции
-заполненные слабым торфом неустойчивой консистенции
-болото с торфяным слоем, плавающим на воде или сапропеле
Насыпи на болотах в зависимости от типа болот, технических категорий могут быть возведены:
1)Без вытарфовывания, с отсыпкой непосредственно на поверхности болота
2)После полного или частичного удаления торфа

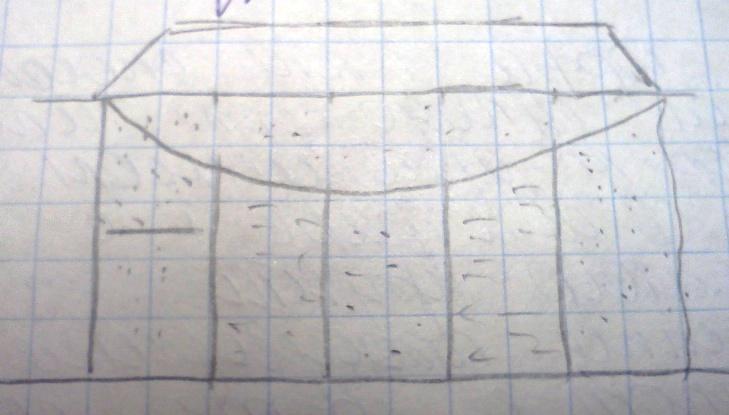

3)С отсыпкой на слое торфа с последующей осадкой насыпи на минеральное дно болота
4)На поверхности болота после устройства дренажных проризей или вертикальных дрен
Возведение ЗП на поверхности болота
Примен-ся на болотах первого типа, глубиной до 4-х метров а/д 4и 5 категории
Требования к ЗП:
1)Боковое выдавливание слабого грунта в основание насыпи в период эксплуатации должно быть исключено
2)Интенсивная часть осадки основания должна завершаться до устройства покрытия
3)Упругие колебания насыпи при движении ТС не должны превышать допустимых значений

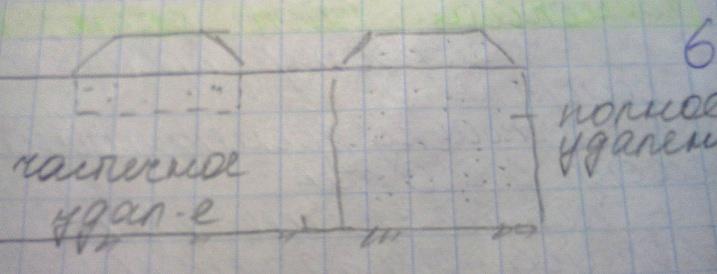

Возведение ЗП на болоте с полным или частичным выторфовыванием
1)Удаление торфа на болотах 1-го и 2-го типов можно производить:
- механическим способом(удаление торфа производится бульдозером или экскаватором Драглайном, отсыпка насыпи производится с головы, уплотнение грунта производиться послойно)
- взрывным(грунт удаляется направленной силой взрыва)
-гидромеханическим(грунт размывается струей воды, исходящей из гидромонитора под высоким давлением, после размыва с помощью землесосных снарядов по пульпопроводам, перекачивается за пределы полосы работ)
Возведение ЗП с дренажными прорезями и вертикальными дренами:
С целью уменьшения объемов работ на болотах 1-го и 2-го типов и глубиной до 3-х м устраивают прорези и траншеи, заполняемые песком при большей глубине применяют вертикальные дрены

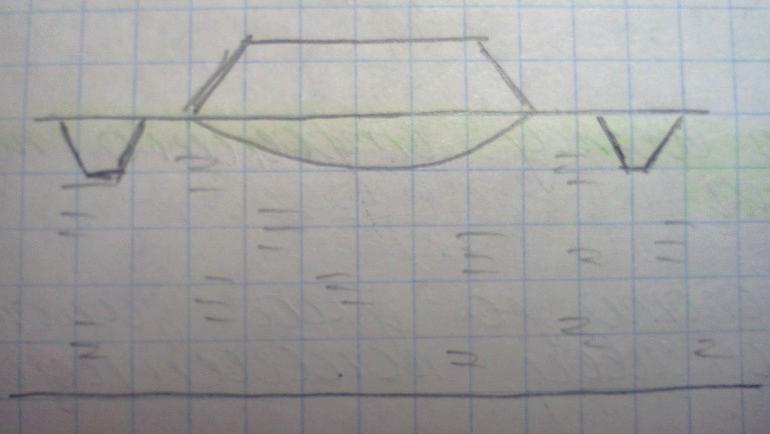

небольшая глубина

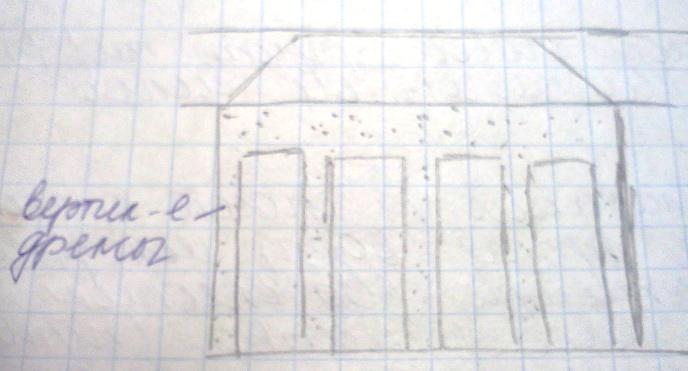

большая глубина, устраиваются вертикальные дрены
Прорези разрабатывают экскаватором болотной модификации. Технология работ:
-разработка прорезей экскаватором
-доставка дренирующего грунта к месту укладки
- перемещение песка и засыпку прорезей бульдозерами
-послойная отсыпка насыпи до проектной высоты
При строительстве вертикального дренажа на поверхности отсыпают слой песка, толщиной более 30 см, затем через каждые 3-4 м в шахматном порядке устраивают дрены и засыпают сухим песком. Вертикальные дрены устраивают след. способом:
-забивкой пуансона и затем засыпкой образовавшейся скважины песком
-забивкой или вибропогружением специальной обсадной трубы, которую заполняют песком, затем извлекают, а песок остается внизу
- гидробурением скважин, с последующей засыпкой ее песком
-погружение катонных фитилей или лент из геотекстиля
Песчаный материал должен быть со след.коэф.фильтрации
- для дренажных прорезей более 3 м/сут
-для вертикальных дрен 6 м/сут
