23. Нефтяные дорожные битумы. Сырьё, основные способы получения. Битумные базы, основное оборудование.

для битума являются остатки от перегонки нефти:

-гудрон-лучшее сырье для битума;

-мазут-остаток при переработке легкой нефти;

-крекинг-остаток беднее гудрона;

-остаток деасфальтизации- макс извлечения легких и средних фракций до получения твердого остатка. Твердый остаток смешивают с масляными фракциями и получают компаундированный битум (Руденская).

Окисленный битум имеет промышленное значение. Лучшим сырьем является гудрон. Почти на всех локальных установках получают окисленный битум.

Остаточный битум- остаток после перегонки нефти, который по своим физическим свойствам соответствует мго. Битум МГО 1301200 для приготовления холодного асфальтобетона.

Схема получения окисленного битума.

1.остаток- гудрон Сn Hm - Сn H2n+2

-Cn H2n

-Cn H2n-6

Гудрон (расщепление/окисление)-------1.H2O пары.

t=180° 2.CO2 газ.

3. экстракт.

1.воздух O2

БН 60/90- П25°C = от 60 до 90 градусов. 1 градус= 0,1 мм.

2.t°=240°[250º]

3.р=1 кг/см2

4. время окисления (для БНД 60/90 – 8 часов)

Гудрон (окисление)--- C:H -H2O

-CO2 → загустевание – образования битума

Рис. 164. Генеральный план битумной базы:

1— склад топлива и масел; 2 — парокотельная и душ; 3 — раздаточная линия обезвоженного битума; 4 — битумохранилище; 5 — установка для обезвоживания и нагрева битума до рабочей температуры; 6 — туалет; 7 — пожарный сарай; 8 — пожарный резервуар; 9—материальный склад; 10 — ремонтно-механичеекая мастерская; 11— контора и охрана; 12 — лаборатория

24. Виды каменных материалов и требования к ним. Структура кдз, основное оборудование, технологическая схема получения щебня.

Природные каменные материалы (ПКМ) – строительные материалы, получаемые в результате обработки плотных и рыхлых горных пород дроблением, распиливанием, раскалыванием.

Классификация ПКМ:

1) по способу изготовления:

- пиленные (стеновые блоки, облицовочные плиты, плиты для пола)

- колотые (шашка для мощения улиц)

- тесанные (брусчатка)

2) по технолгии:

- штучные

- нерудные

- облицовочные плиты

3) по виду обработки:

- грубообработанные (щебень, бутовый камень)

- профилированные (блоки, плиты, ступени из камня)

- дорожные (брусчатка, бортовой камень)

4) по способу обработки

- ударные

- абразивная обработка (распиливание с последующим шлифованием)

5) по свойствам

- по плотности

а) легкие (ρ<1,8 г/см³) стеновые блоки

б) тяжелые (ρ>1,8 г/см³) все из магматических ГП

-по прочности

а) 0,4 МПа-малая прочность

б) 0,7; 0,75; 1,0; 1,5 до 10МПа – средняя прочность

в) 10-100МПа – высокопрочные каменные материалы тяжелые

- по водостойкости

а) водостойкие К_РАЗ ≥ 0,8 (К_Р = ρ_Н / ρ_С ; К_Р = R_Н / R_С)

б) К_РАЗ ≥ 0,6

- по истираемости (способность материала под действием движущейся нагрузки сохранять форму):

И>5% не применяется

И=1…4, где 1-изменение массы до 5%-дороги, 4-до 20%-городское строительство

Характеристика отдельных видов изделий:

-грубоколотые каменные материалы

а) бутовый камень(рваный камень с размером поперечника до 50 см, неправильной формы)

б) щебень- продукт дробления горных пород с размером от 70 до 5 мм скальных горных пород или рыхлых горных пород

в) лещатка – длина более чем в 4 раза больше ширины в дорожном строительстве не используется

-рыхлые маиериалы

а) гравий- природный каменный материал, окатанной формы, с размерами от 70 до 5 мм

б) песок-пкм с размерами < 5 мм до 0,14 мм(если песок содержит водорастворимые включения, то он не пкм )

в) стеновые камни(получают способом распиливания)

г) стеновые блоки(могут колотыми, тесаными) цокольные блоки из гранитов самые прочные материалы

д) бортовой камень(бордюр)- тесаный камень(пкм, получаемый из бетона)

Предохранение ПКМ от разрушения:

- полировка поверхности, шлифование

- уплотнение поверхностного слоя пропиткой полимера

- нанесение на поверхностный слой водоотталкивающего состава

- растворы, содержащие соль

КДЗ- производственные предприятия, объединенные технологической и энергетической линиями по переработке доставляемого из карьера каменного материала.

Цель переработки на КДЗ- получить фракционированный каменный материал для АБЗ, ЦБЗ, ЖБИ, а также вывоз каменного материала на строительные объекты

Фракции каменных материалов при разработке скальных горных пород;

1)

- щебень фракции от 70-5 мм

- для АБЗ, ЦБЗ, ЖБИ от 40-5 мм

2) искусственный песок фракция 5 мм до 0,14, в случае заказа 70-40 мм

При разработке песчано-гравийных карьеров:

- гравий(окатанный) 40-5 мм

- песок 0,5-0,14 мм

- искусственный песок < 5-0,14 мм

Основные технологические операции на КДЗ:

- подготовка доставляемых из карьеров материалов(удаление материала негабаритных размеров)

- основной технологический процесс- дробление(оборудование-различные дробилки)

- сортировка по гранулометрическому составу (оборудование-различные машины с рабочим органом -сито)

- мойка

- обогащение материала, то есть каменный материал должен быть однородный по прочности

- складирование отсортированного материала по фракциям

Дробление – разрушение каменной массы, доставляемый на завод механическим способом(разравнивание, удар, измельчение)

Оборудование:

1. щековые(способ раздавливания)

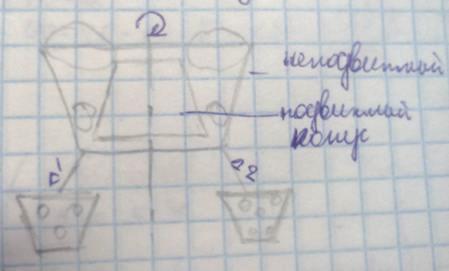

2. < 20-5 мм, конусные дробилки

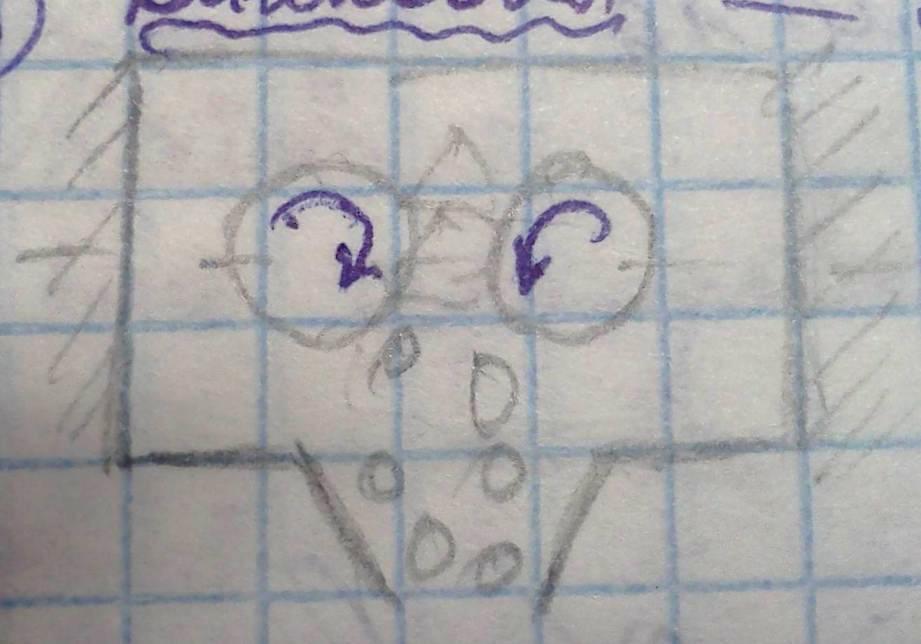

3. Валковая

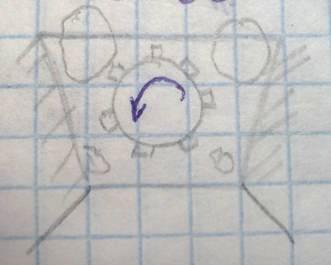

4. Молотковая

Схемы дробления:

- открытые(одностадийное дробление)

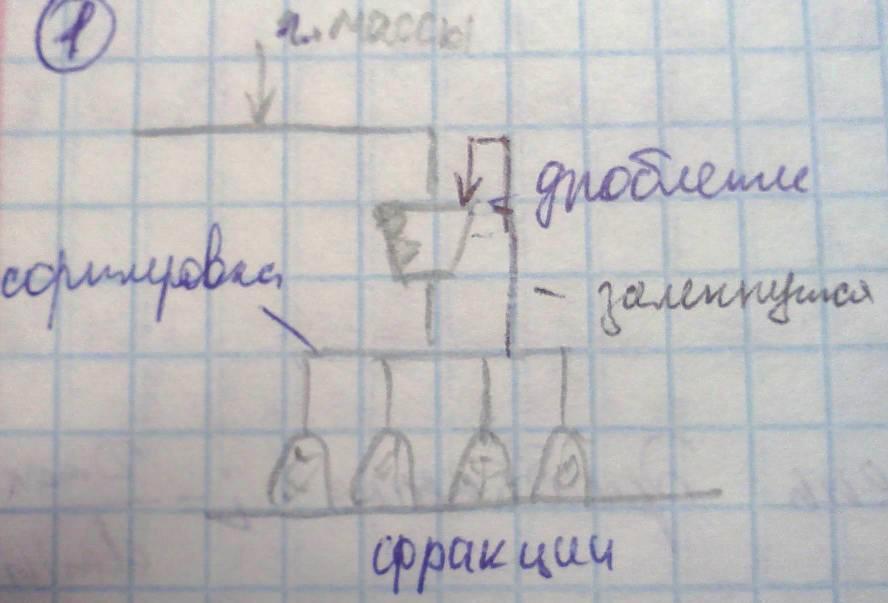

- замкнутые

1

2 материал повторно возвращается после сортировки

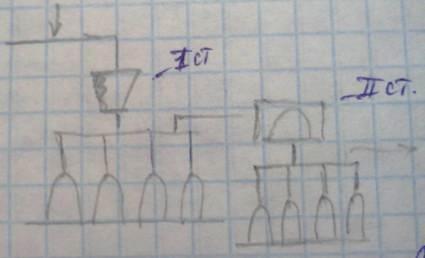

- двухстадийное дробление

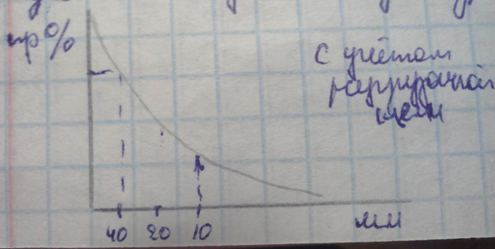

Возможность увеличить выход мелкого материала

- трехстадийное дробление

Сортировка- разделение раздробленного материла механическим путем по крупности на оборудовании, основной рабочий орган- грохот

Грохоты бывают:

-подвижные

- неподвижные

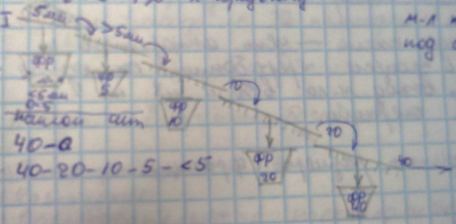

1. а)плоские

б) барабанного типа

i=5-7% к горизонту

Мойка- цель:очистить от глиняных частиц

При сортировке- разделение по прочности. Основано на разделении материала по маркам в зависимости по проявлению упругих свойств

Технологическая схема

- структурная

- графическая

Качественная схема- цепь аппаратов и перемещение материала в процессе переработкиот одной машины к другой, выход материала в % и м³ на каждой технической операции

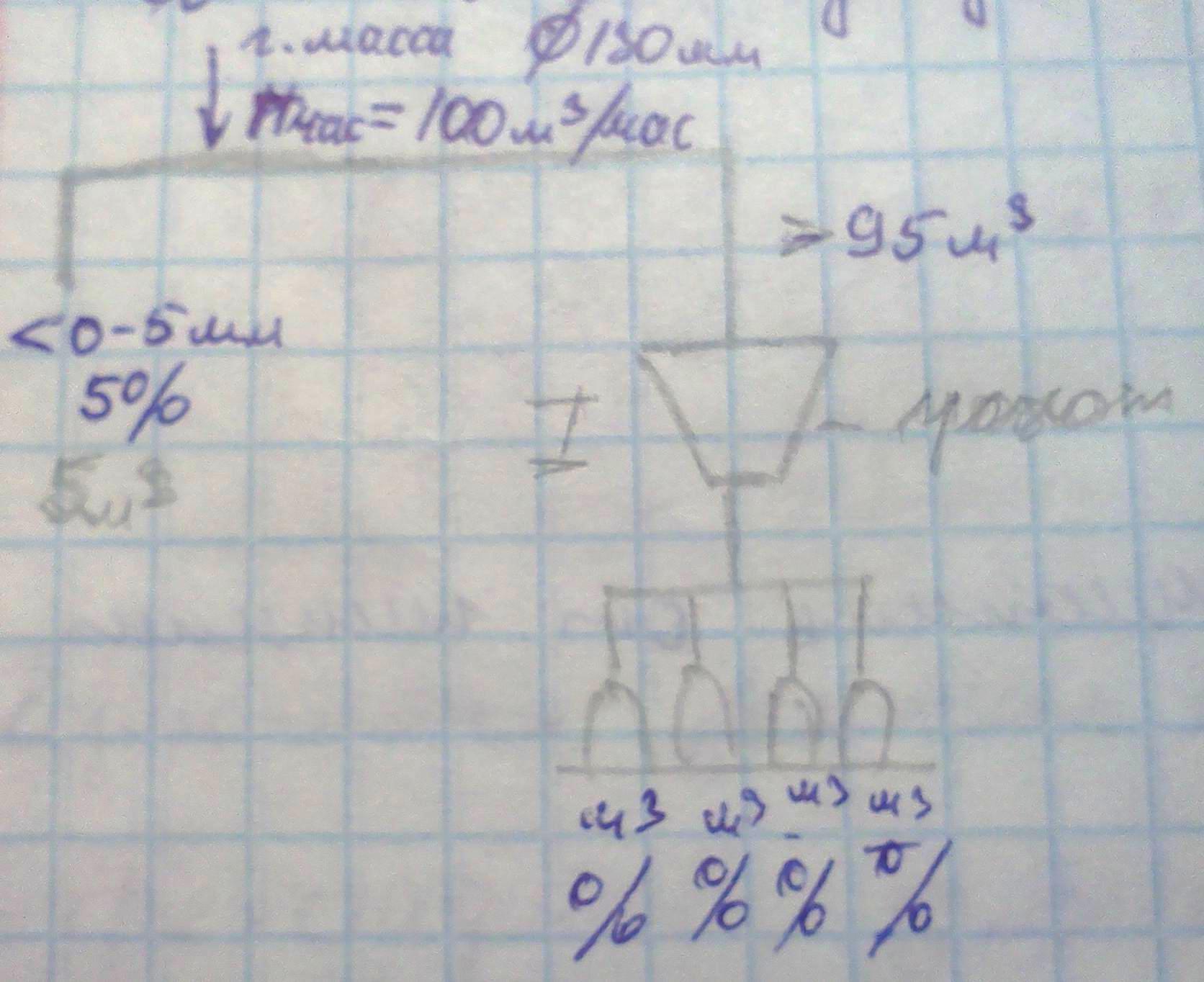

Структурная технологическая схема
