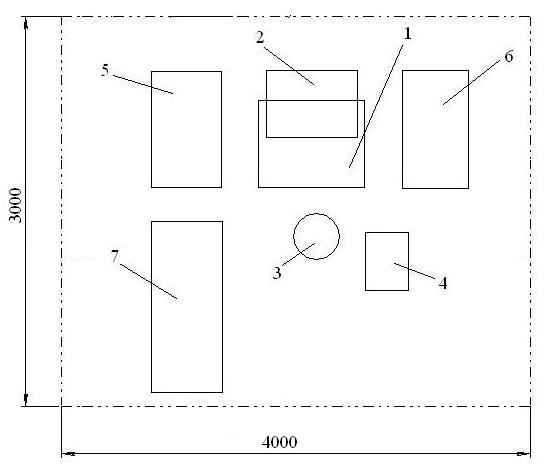

5. Планировка рабочего места для сварки

Проектный вариант

S=12m² один участок. В итоге S=12m²

Базовый вариант

S=12m² один участок. В итоге S=12m²

1. Стол сварщика

2. Вытяжка

3. Стул сварщика

4. Сварочный аппарат

5. Тара с заготовками

6. Тара с готовыми изделиями

7. Шкаф с инструментами

6. Выбор эффективного технологического процесса

6.1 Затраты на основные материалы

В общем виде могут быть рассчитаны по формуле

З_мс = (q_м Ц_м К_тз – q_отх Ц_отх) N, (6.1)

где З_мс - затраты на основные материалы, тыс.руб;

q_м – масса детали, кг/шт;

Ц_м - оптовая цена материала, тыс.руб/кг;

К_тз - коэффициент, учитывающий транспортно-заготовительные расходы, принимается 1,05-1,08;

q_отх - количество реализуемого отхода материала, приходящегося на деталь, кг/шт;

Ц_отх - цена отхода, тыс.руб. за кг.

N – годовая программа в шуках;

З_мс =154,6 · 20000 · 1,05 · 2100= 6817,86000 млн.руб.

Масса наплавленного металла:

, (6.2)

где g - плотность металла, g=7,85 г/см³;

К - поправочный коэффициент, учитывающий технологические отходы и потери сварочной проволоки связанных с выбором параметров режима, а также остатки проволоки в шланговых каналах при коротком замыкании, намотке проволоки на кассеты, а также зависящий от длины шва, К=1,2;

К_р - коэффициент разбрызгивания, К_р=1,13;

Проектный вариант

Н_р=0,77×125,6×7,85×1,2×1,13 =1029,5 г;

Базовый вариант

Н_р=1,253×125,6×7,85×1,7 =2100,2 г;

Масса электродов ТМЛ-ЗУ и проволоки Св–08ХГСМФА для изготовления всей программы:

Проектный вариант

Н_парт= Н_р×N = 1029,5 ×2100 ×10^-3 = 2161,9 кг. (6.3)

Базовый вариант

Н_парт= Н_р×N = 2100,2 ×2100 ×10^-3 = 4410,4 кг.

Масса стали 12Х18Н9Т для изготовления всей программы:

Н_стали= q_м ×N = 154,6 ×2100 = 324660 кг.

Цена за заправку баллона СО2 (12500л): 126 тыс.руб

Q=t_o*Ц*N=6.84*2100*12/12500*126000=17,3 млн.руб. (6.4)

Таблица 6.1. Сводная ведомость годового расхода и затрат на основные и вспомогательные материалы

Вариант тех-нологическо-го процесса	Наименование и марка мате-риала	Годовая потребность в материале, т	Плановая це-на 1 т матери-алов, млн.руб.	Затраты на материалы на годовой объем, млн.руб.
Базовый	Сталь 12Х18Н9Т	324,7	30	9741
	Электроды ТМЛ-ЗУ	4,4	43,7	192,28
Итого				9933,28
Проектный	Сталь 12Х18Н9Т	324,7	30	9741
	Проволока Св-08ХГСМФА	2,2	64,5	141,9
Вспомогат. мат-лы	СО2			1,260
Итого				9884,16

6.2. Расчет фонда заработной платы и отчислений на социальные нужды

Фонд заработной платы работающих включает фонды основной и дополнительной заработной платы основных (производственных) и вспомогательных рабочих, а также фонды заработной платы других категорий работающих, рассчитанных на годовой объем производства сравниваемых технологических процессов.

Ф онд основной заработной платы рабочих-сдельщиков (основных рабочих) определяется по формуле

где З_ор - заработная плата основных рабочих, т. руб;

К_д - коэффициент доплат, входящих в основную заработную плату; принимаем 0,4.

m - количество операций;

Р_штi - расценка на i-ю операцию, руб;

N_i - производственная программа на i-й операции, шт.

Сдельная расценка представляет собой оплату труда за единицу продукции, выплачиваемую рабочему независимо от фактически затраченного на выполнение данной работы времени. Она определяется

по формуле

(6.6)

где η_с - часовая тарифная ставка рабочего-сдельщика данного разряда работы, руб;

t_штi - норма времени на i-ю операцию, мин.

Проектный вариант

Базовый вариант

Фонд основной заработной платы рабочих-повременщиков (вспомогательных рабочих) определяется по формуле

З_вр = (1 + К_д) η_n К_т R Ф_эф.в , (6.7)

где З_вр - заработная плата рабочих-повременщиков, т. руб;

η_n - часовая ставка рабочего-повременщика первого разряда, т. руб;

К_т - средний тарифный коэффициент рабочих-повременщиков. К_т = 1,16

R - расчетное количество рабочих-повременщиков, чел;

Ф_эф.в - эффективный фонд времени вспомогательного рабочего, ч, принимается 1820 ч.

Проектный

З_ор = (1 + 0,4)55152100 = 16.214 млн.руб.;

З_вр = (1 + 0,4)20001,160,61820=3.546 млн.руб.

Базовый

З_ор = (1 + 0,4)90362100=26.565 млн.руб.;

З_вр = (1 + 0,4)20001,160,81820=4.729 млн.руб.

Фонд дополнительной заработной платы основных и вспомогательных рабочих определяем в процентах от соответствующей основной заработной платы 11-12% для основных рабочих, 5-6% для вспомогательных рабочих.

Фонд заработной платы ИТР, служащих и МОП определяем исходя из должностного оклада и расчетной численности соответствующей категории работников определяется по формуле

З_ИТР = 12  η_ИТР · R_ИТР , (6.8)

где З_ИТР - фонд заработной платы ИТР, руб;

η_ИТР - месячный должностной оклад ИТР, руб;

R_итр – расчетная численность ИТР, чел.

Проектный вариант

З_ИТР = 1240000000,048= 2,304 млн.руб.;

З_служ = 1235000000,015= 0,630 млн.руб.;

З_МОП = 1232000000,012= 0,460 млн.руб.

Базовый вариант

З_ИТР = 1240000000,064= 3,072 млн.руб.;

З_служ = 1235000000,02= 0,840 млн.руб.;

З_МОП = 1232000000,016= 0,614 млн.руб.

Таблица 6.2. Заработная плата работников

Вариант технологи-ческого процесса	Категория работающих	Числен-ность рабо-тающих, чел.	Фонд основной зара-ботной платы, млн.руб.	Фонд допо-лнительной заработной платы, млн.руб.	Итого фонд заработной платы, млн. руб.
1 (проектный)	Основные	0,6	16,214	0,05	16,264
	Вспомогательные	0,6	3.546	0,02	3,566
	ИТР	0,048	2,304		2,304
	Служащие	0,015	0,630		0,630
	МОП	0,012	0,460		0,460
Итого: 23,224
2 (базовый)	Основные	0,8	26.565	0.05	26,615
	Вспомогательные	0,8	4.729	0,02	4,749
	ИТР	0,064	3,072		3,072
	Служащие	0,02	0,840		0,840
	МОП	0,016	0,614		0,614
Итого: 35,89

Отчисления на социальные нужды рассчитываем в процентах от фонда заработной платы работающих по ставкам, утвержденным правительством. Отчисления на социальные нужды включают отчисления в следующие централизованные и местные фонды:

1.Фонд социальной защиты населения: 35%

Отчисления на социальные нужды:

Проектный: 23,224 0,35 = 8,1284 млн.руб.

Базовый: 35,89 0,35 = 12,5615 млн.руб.
