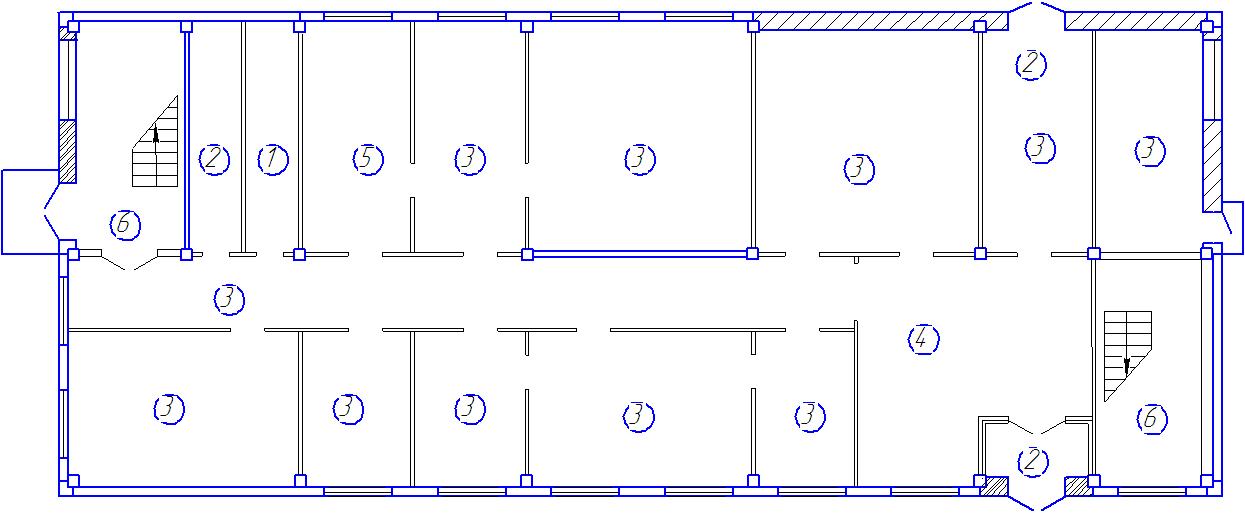

План полов 1 этажа.
|
|
|
|
|
01.270103.7 |
Лист |
|
|
|
|
|
|
|
|
|
|
|
|
Экспликация полов.
№ помещения |
Тип пола |
Схема пола |
Данные элементов пола |
Площадь м2 |
Санузлы |
1 |
|
Керамическая плитка 10-13 Прослойка и заполнение швов из ц/п раствора М150, 10-15 Гидроизоляция-полиизобутилен на прослойке из мастики ЦПС раствор М150, 20 Теплоизоляционный слой Плита перекрытия или бетонный подстилающий слой 100 |
8,80 |
Тамбур |
2 |
|
Покрытие-бетонное шлифованое,25 Подстилающий бетонный слой,100 Уплотненный щебнем грунт |
8,47 |
Коридоры, отделения, гардеробы и тд на 1 этаже |
3 |
|
Линолеум ГОСТ 7251-66, 2-5 Прослойка из холодной мастики на водостойких вяжущих, 1 Стяжка-ц/п раствор М150, 40 Бетонный подстилающий слой 100 Грунт |
146,64 |
Коридоры, отделения и тд на 2 этаже |
4 |
|
Линолеум ГОСТ 7251-66, 2-5 Прослойка из холодной мастики на водостойких вяжущих, 1 Стяжка-ц/п раствор М150, 40 Теплоизоляционный слой Плита перекрытия |
121.89 |
Моечная |
5 |
|
Керамическая плитка ГОСТ 6787-69; 10-13 Прослойка и заполнение швов из ц/п раствора М150, 10-15 Гидроизол. слой-полиизобутилен на прослойке из мастики Стяжка ц/п раствор М150, 20 Грунт |
14,5 |
Лестничная клетка 1 этаж |
6 |
|
Мозаичное покрытие, 10-15 Бетонный подстилающий слой, 100 Грунт
|
7,84 |
|
|
|
|
|
01.270103.7 |
Лист |
|
|
|
|
|
|
|
|
|
|
|
|
Литература.
ГОСТ 11214 – 86 «Окна и балконные двери с двойным остеклением».
ГОСТ 21. 101 – 93 «Основные требования к рабочей документации».
ГОСТ 21.204 – 93 «Условные графические обозначения на генеральных планах».
ГОСТ 21. 501 – 93 «Правила выполнения архитектурно строительных
чертежей», М. Минстрой России.
ГОСТ 24698 – 81 «Двери деревянные наружные для жилых и общественных зданий».
ГОСТ 6629 – 88 «Двери деревянные внутренние для жилых и общественных зданий».
СНиП 2.01.07 – 85* «Нагрузки и воздействия».
СНиП 2.02.01 – 87* «Основание зданий и сооружений».
СНип 2.03.13 – 88 «Полы».
СНиП 2.07.01 – 89* «Градостроительство».
СНиП 2.08.01 – 89* «Жилые здания».
СНиП 2-26 – 76 «Кровли».
СНиП 23.01 – 99 «Строительная климатология и геофизика».
|
|
|
|
|
