2) Расчетные теплотехнические показатели материалов
Приняты в зависимости от условий эксплуатации помещения по параметру Б ( СП 23-101-2004 приложения Д). Наружная многослойная стена жилого дома состоит из следующих слоев, считая от внутренней поверхности ограждающей конструкции:
Наименование материала |
Толщина слоя δ (мм) |
Плотность ρ ( кг/м3 ) |
Коэффициент теплопроводности Вт/(м·°С) |
Кирпич керамический |
δ1= 510 |
1600 |
λ1 = 0.64 |
Минерально-ватные плиты |
δ2= х |
50 |
λ2 = 0.045 |
Цементно-песчанный раствор |
δ3= 20 |
1800 |
λ3 = 0.93 |
4.1.3. Определение требуемого расчетного сопротивления теплопроводности из условия энергосбережения
Для данного района величина градусо-суток отопительного периода:
По таблице 4 СНиП 23-02-2003 найдем нормируемое расчетное сопротивление теплопроводности из условия энергосбережения:
(м2
· °С)/Вт
4.1.4. Определение толщины утеплителя
Расчетное сопротивление теплопроводности ограждающей конструкции равно:
Ro = Rreg =3.257(м2 · °С)/Вт
Отсюда находим:
х = (3.257-0.115-0.797-0.022-0.043) * 0.045 = 0.103 ≈ 0.11 м
4.1.5.Проверка
(м2
· °С)/Вт
Ro > Rreg 3.421>3.257
Расчетный температурный перепад , °С, между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции не должен превышать нормируемых величин , °С:
, ∆t0
∆tn
, 1.71°С
4°С
4.1.6. Вывод: Приведенное сопротивление теплопередаче Ro ограждающие конструкции, принимаем в соответствии с заданием на проектирование, но не менее требуемых (нормируемых) значений Rreq. Следовательно, принимаем толщину утеплителя равную 11 см.
4.2. Теплотехнический расчет покрытия

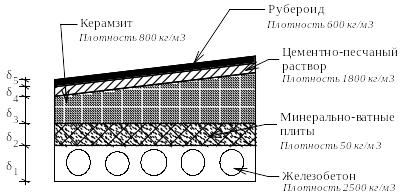

4.2.1. Эскиз
4.2.2. Исходные данные
1) Исходные данные
Район строительства Челябинск ( согласно задания);
Зона влажности суха я (приложение 2);
Влажностный режим жилых помещений
нормальный(приложение 1 таблица 1) ;
Условия эксплуатации ограждающих конструкций
А (приложение 2 таблица 2);
Относительная влажность внутреннего воздуха помещения
φint= 55% (приложение 3 таблица 1);
Относительная влажность наружного воздуха
φext=78% (приложение 4 таблица 1) ;
Расчетная температура внутреннего воздуха
tint = 21°С (приложение 5);
Расчетная температура наружного воздуха
text = -34°С (приложение 4 таблица 1) ;
Нормируемый температурный перепад
∆tn= 3 °С ( приложение 1 таблица 4);
Коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху n = 1 ( приложение 1 таблица 5);
Коэффициент теплоотдачи внутренней поверхности ограждающих конструкций αint=8,7 Вт/( м·°С) (приложение 1 таблица 6);
Коэффициент теплоотдачи (для зимних условий) наружной поверхности ограждающих конструкций
αext=23 Вт/( м · °С)(приложение 3 таблица
Количество дней отопительного периода со среднесуточной температурой наружного воздуха меньше 8°С
Zht = 218 дней (приложение 4 таблица 1);
Средняя температура отопительного периода , в котором температура наружного воздуха меньше 8°С
tht = -6,5 °С(приложение 4 таблица 1);
