3.Рекомендации по составлению пояснительной записки курсового проекта.

В разделе 1. Календарного планирования выполняется следующее:

3.1. Выбор методов производства работ

Для основных строительно-монтажных процессов и видов работ. В проекте следует принимать прогрессивные методы выполнения работ с учетом конструктивной характеристики здания и сроков его строительства. Для получения оптимальных решений организации отдельных строительных процессов, особенно механизированных, следует технически и экономически выбор монтажных кранов, машин и способов производства работ.

Выбор методов производства работ необходимо обосновать соответствующими схемами и текстом в пояснительной записке.

3.1.1.Подбор комплекса машин для выполнения земляных работ

Выполняется в следующем порядке:

Определение параметров выемок.

В_н=В_ф+0,2_м+0,2_м В_н=В_ф+0,2_м+0,2_м

В_в= В_н+2с В_в= В_н+2c

c=h×m c=h×m

m - определяется по (Приложение 1, табл. 1.1.).

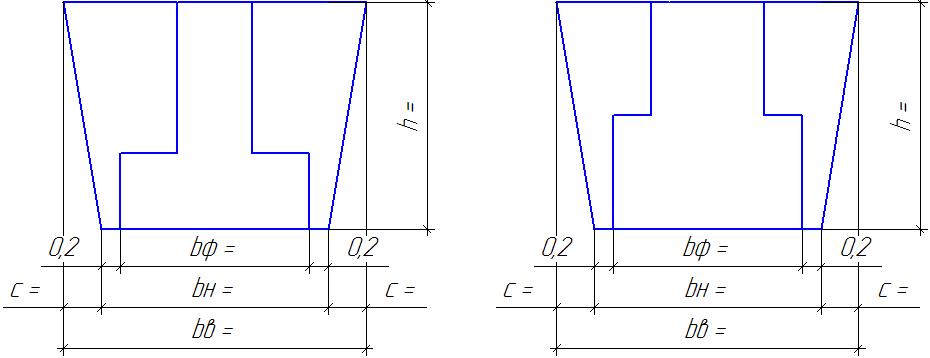

По полученным данным вычерчивается схема расположения выемок и определяется, что нужно разрабатывать: траншея, котлован, выемки.

Механизированная разработка грунта экскаватором:

- в котловане: V_кот= ; S_н= (а + b_н) *(b + b_н ); S_в= (а + b_в) *(b + b_в)

- в траншеях: V_mp=S_сеч·L; S_сеч=

- в выемках: V_выем=( )n; S_н = b_н ² ; S_в = b_в²

Выбор комплекса машин для разработки грунта

По виду и категории грунта выбирается тип ковша экскаватора. По виду и категории грунта выбирается тип ковша экскаватора. Для песков и супесей – ковши со сплошной режущей кромкой, а для глин и суглинков – с зубьями. Определение емкости ковша экскаватора определять (Приложение 1, табл.1.2). По указанным характеристикам выбирается два экскаватора. (Приложение 1, табл.1.3).

1). Определяется стоимость разработки 1м³ грунта.

Марка экскаватора «1»

Марка экскаватора «2»

1,08 – коэффициент, учитывающий накладные расходы;

С_маш.см- стоимость машино-смены экскаватора, (Приложение 1, табл.1.4).

П_{см. выр.} - сменная выработка экскаватора, м³/см.

2).Определяется сменная выработка экскаваторов.

3). Определяется суммарное число машино-смен.

Н_вр – затраты труда машиниста, ГЭСН 81-02-01-2001

V_{на_вывоз} – объем грунта, погружаемого в самосвал.

V_{в_отвал} – объем грунта в отвал.

8 – количество часов в смену.

4). Определяются удельные капитальные вложения на разработку 1м³ грунта.

С_оп – инвентарно-расчетная стоимость экскаватора, руб. (Приложение 1, табл. 1.4).

t_год - нормативное число смен работы экскаватора в году (для ковша до 0,65 м³ – 350 дней, более 0,65 м³ – 300 дней).

5). Определяются приведенные затраты на разработку 1м³ грунта.

П₁=С₁+ЕК₁=

П₂₌С₂+ЕК₂=

Е – нормативный коэффициент эффективности капитальных вложений, равный 0,15.

Вывод:

По наименьшим приведенным затратам выбирается экскаватор. (Приложение 1, табл.1.3)

Марки:

Емкость ковша –

Радиус копания –

Высота погрузки –

Глубина копания –

В качестве комплектующих машин выбирается автосамосвал (Приложение 1, табл. 1.5;1.6). Назначается марка самосвала и его грузоподъемность.

6) Марка автосамосвала -

Грузоподъемность, т –

Емкость кузова, м³ –

Наибольшая скорость движения с грузом, км/ч –

7) Определяется объем грунта в плотном теле в ковше экскаватора:

V_ков – объем ковша принятого экскаватора.

К_нап – коэффициент наполнения ковша (для прямой лопаты от 1 до 1,25; для обратной лопаты от 0,8 до 1; драглайна от 0,9 до 1,15).

К_пр – коэффициент первоначального разрыхления грунта ( Приложение 1, табл.1.7). К_пр = (% /100) +1.

8) Определяется масса грунта в ковше экскаватора, т

Y – объемная масса грунта, (5), т/м³

9) Определяется количество ковшей грунта, загружаемых в кузов автосамосвал, шт.

П – грузоподъемность самосвала.

10) Определяется объем грунта в плотном теле, загружаемый в кузов самосвала, м³.

V_гр – объем грунта в плотном теле

n – количество ковшей

11) Подсчитывается продолжительность одного цикла работы автосамосвала.

t_n– время погрузки, час

Н_вр – затраты труда по (5), для погрузки 1000 м³ грунта.

V – объем грунта в самосвале

L – расстояние транспортировки, 3 км.

V_г – средняя скорость груженого автосамосвала, км/ч (Приложение 1, табл.1.8).

V_n – средняя скорость порожнего автосамосвала (60 км/ч).

t_р – время разгрузки (1…2 мин)

t_м – время маневрирования (2…3 мин)

12) Определяется требуемое количество автосамосвалов.

N округляется до ближайшего меньшего числа.

Вывод:

13)Для планировки площадки и срезки растительного слоя принимается бульдозер (Приложение 1, табл.1.9) :

Марка-

Мощность-

Длина отвала-

Базовый трактор -

14) Для уплотнения грунта принимается трамбовка (Приложение 1, табл.1.10):

Марка-

Мощность-
