Сетевой график

В кружках указаны номера событий, соединительными линиями (стрелками) работа, а цифры над ними указана ориентировачная стоимость, продолжительность или трудоемкость работ. В соответствии элементам графов (дугам и вершинам) ставятся числовые оценки (параметры операции: продолжительность, стоимость или трудоемкость). Что позволяет осуществлять глубокий анализ, а в ряде случаев оптимизацию.

Сетевая модель определяет с любой требуемой степенью детализации состав работ комплекса и порядок выполнения их во времени.

Отличительной особенностью сетевой модели в сравнении с другими формами представления планов является четкое определение всех временных взаимосвязей операций.

Сетевые модели используются не только как средство решения разнообразных задач планирования и прогнозирования. Сетевые модели также служат для построения специального класса системы организационного управления, получивших название систем сетевого планирования и управления.

Среди различных методом систем сетевого планирования и управления наиболее распространены: метод критического пути — анализ состояния процесса в каждый заданный момент времени и определение последовательности работ с целью избежания задержки времени выполнения плана к намеченному сроку и метод оценки пересмотра программ.

Монтажные оснастки и методы строповки строительных конструкций.

 Оснастка — операция по обстройке монтируемых конструкций приспособлениями и оборудованием, необходимыми для создания удобных, надежных и безопасных условий производства работ. К элементам оснастки относятся: канаты (стальные, пеньковые и капроновые), выполняющие роль стропов, ван-тов, расчалок или оттяжек; распорки, подкосы, тяги, применяемые для выверки и крепления конструкций; навесные лестницы, люльки, подмости, обеспечивающие удобство и безопасность производства работ; монтажные столики, хомуты, петли, кронштейны, подвески для крепления технологического оборудования и другие специальные устройства.

            Применяется обычно инвентарная оснастка. Она может навешиваться на конструкции как до подъема, так и после их установки (например, лестницы, люльки, подмости). Совокупность элементов оснастки, предназначенных для поддержания, подъема и опускания конструкций, а также для наводки и ориентирования, называют такелажем.

            Захват (строповка) — операция, обеспечивающая временное зацепление монтируемых конструкции с монтажными машинами и механизмами.

            Все строповочные устройства подразделяют:

по пространственной жесткости — на гибкие и жесткие. Гибкие изготавливаются из канатов и бывают универсальными, облегченными и многоветвевыми. Жесткие в виде металлических лент или захватов применяются в тех случаях, когда поднимаемые конструкции не могут воспринимать усилия, возникающие от гибких стропов, при ограниченной высоте подъема крюка монтажного крана или для удобства производства работ;

            по области применения — на универсальные, применяемые для захвата многих типов конструкций, и специализированные, пригодные только для отдельных конструкций;

             по способам управления — на дистанционно управляемые, позволяющие производить расстроповку на расстоянии, и неуправляемые, отцеп ление которых осуществляется вручную;

            по принципу работы — на механические, электромагнитные, вакуумные и комбинированные.

            Строповочные устройства должны обеспечивать сохранность, устойчивость и постоянство положения груза во время его подъема; не допускать самопроизвольного отцепления, равномерно распределять усилия между стропами и исключать перенапряжение в монтируемых конструкциях; позволять выполнять строповку и расстроповку простыми и удобными приемами в минимальное время; обладать надежностью и универсальностью; иметь небольшую, по сравнению с монтируемой конструкцией, массу; обеспечивать удобные и безопасные условия работы

Оснастка подразделяется по назначению на:

удерживающую - подкос, растяжка, распорка, стойка;

ограничивающую - упор, фиксатор;

универсальную (удерживающую и ограничивающую) - связь, кондуктор.

Закрепление с помощью монтажной оснастки наружных и внутренних панелей производится, как правило, в двух симметрично расположенных точках. В отдельных случаях сборочный элемент (например, панель-вставка шириной до 1,5 м) может быть закреплен с помощью монтажной оснастки (например, подкоса) в одной точке.

Одно приспособление монтажной оснастки (например, кондуктор) может быть использовано для закрепления одновременно нескольких сборочных элементов (например, трех или четырех колонн).

Удерживающая оснастка при свободной установке сборочных элементов обеспечивает их закрепление, выверку и установку в проектное положение. Закрепление осуществляется за монтажные петли или с помощью анкеров и струбцин. Выверка и установка сборочных элементов в проектное положение производятся винтовыми механизмами оснастки. Контроль точности установки сборочных элементов в проектное положение выполняется геодезическими приборами, а также приспособлениями - отвесом, уровнем и т.п

Законструировать средную колонну и наметить ход расчета ее элементов.

Расчет подкрановой части двухветвевой колонны имеет отли­чия. Он включает: а) определение усилий в ветвях и распорках; б) подбор продольной арматуры в ветвях; в) расчет в плоскости перпендикулярной плоскости изгиба; г) расчет распорок на дей­ствие изгибающего момента и поперечной силы.

Определение усилий в ветвях и распорках колонны производит­ся приближенно по методу нулевых точек (рис.5). В сечениях ветвей колонны действуют продольные силы и изги­бающие моменты. Продольные силы в ветвях (стойках) определя­ются по формуле

(31)

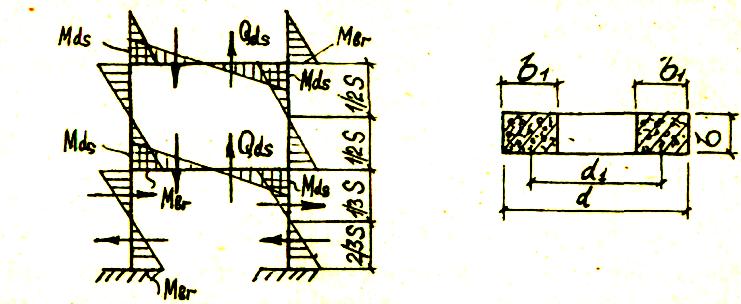

Рис.5. Изгибающие моменты и поперечные силы в ветвях и распорках двухветвевой колонны

где и - расчетная продольная сила и расчётный момент в рассматривае­мом сечении IV-IV; - расстояние между ветвями в осях. Коэффициент вычисляется по формуле (18). Приведенный радиус инерции сечения двухветвевой колонны в плоскости изгиба определяется по формуле

(32)

где - число панелей двухветвевой части колонны.

- ширина сечения ветви.

Момент инерции сечения определяется по формуле

33)

Приведенный момент инерции сечения арматуры относительно середины сечения приближенно определяется по формуле

(34)

Процентом армирования распорок задаются в пределах (1,0... 1,5)%. Изгибающий момент (от местного изгиба) в сечениях вет­вей определяют по формуле

(35)

где Q - поперечная сила в рассматриваемом сечении;

S - расстояние между осями распорок.

Изгибающий момент в распорке равен сумме моментов двух вет­вей, примыкающих к ней сверху и снизу:

(36)

Поперечная сила в распорке

(37) или (37*)

Продольная арматура в ветвях подбирается из расчета их как внецентренно сжатых или внецентренно растянутых элементов пря­моугольного сечения.

Определяют эксцентриситет относительно центра тяжести се­чения ветви

(38)

где - максимальная величина из двух значений, полученных по (31); Эксцентриситет относительно центра тяжести растянутой арматуры

, (39)

где - высота сечения ветви.

Ветви колонн испытывают действие разных по знаку, но рав­ных по величине изгибающих моментов (см. рис.5), поэтому их ар­мируют симметричной арматурой.

Определяют относительную высоту сжатой зоны

(40)

Если , то принимаем . Находят количество ар­матуры по формуле

(41)

где

Далее, уточняют значение относительной высоты сжатой зоны, решая совместно уравнения

(42)

подставляя в них подобранные значения и . Если при этом окажется, что > I, расчет на этом заканчивается.

Далее, необходимо проверить ветви на прочность в плоскости, перпендикулярной плоскости изгиба. В этом случае расчетная длина будет значительно меньшей, а если , необ­ходимо учесть влияние прогиба. Радиус инерции из плоскости из­гиба принимается

(43)

Значение случайного эксцентриситета назначается no [1]. Распорки армируем симметрично, поскольку эпюра моментов в них кососимметричная:

(44)

Поперечную арматуру в распорках устанавливаем из расчета на поперечную силу - или по конструктивным соображениям, ес­ли по расчету она не требуется.

Наметить ход расчета по определению горизонтальных составляющих

сейсмических нагрузок.
