Основные вопросы (вопросы билета)

1 Подстанции систем электроснабжения. Основные понятия

Электроустановка  совокупность машин, аппаратов, линий и вспомогательного оборудования (вместе с сооружениями и помещениями, в которых они установлены), предназначенных для производства, преобразования, трансформации, передачи, распределения электрической энергии и преобразования ее в другие виды энергии.

Распределительное устройство (РУ)  электроустановка, служащая для приема и распределения электроэнергии и содержащая коммутационные аппараты, сборные и соединительные шины, вспомогательные устройства (компрессорные, аккумуляторные и др.), а также устройства защиты, автоматики, телемеханики, связи и измерений.

Открытое распределительное устройство (ОРУ)  РУ, все или основное оборудование которого расположено на открытом воздухе.

Закрытое распределительное устройство (ЗРУ)  РУ, оборудование которого расположено в помещении.

Комплектное распределительное устройство  РУ, состоящее из шкафов или блоков со встроенными в них аппаратами, устройствами измерения, защиты и автоматики и соединительных элементов (например, токопроводов), поставляемых в собранном или полностью подготовленном к сборке виде.

Комплектное распределительное устройство элегазовое (КРУЭ)  РУ, в котором основное оборудование заключено в оболочки, заполненные элегазом (SF₆), служащим изолирующей и/или дугогасящей средой.

Комплектное распределительное устройство, предназначенное для внутренней установки, сокращенно обозначается КРУ, а для наружной  КРУН. Разновидностью КРУ является КСО  камера сборная одностороннего обслуживания.

Камера  помещение, предназначенное для установки аппаратов, трансформаторов и шин.

Закрытая камера  камера, закрытая со всех сторон и имеющая сплошные (не сетчатые) двери.

Огражденная камера  камера, которая имеет проемы, защищенные полностью или частично несплошными (сетчатыми или смешанными) ограждениями.

Распределительный пункт  РУ 6-500 кВ с аппаратурой для управления его работой, не входящее в состав ПС.

Секционирующий пункт  пункт, предназначенный для секционирования (с автоматическим или ручным управлением) участка линий 6-20 кВ.

Здание вспомогательного назначения (ЗВН)  здание, состоящее из помещений, необходимых для организации и проведения работ по техническому обслуживанию и ремонту оборудования ПС.

Подстанция (ПС)  электроустановка, предназначенная для распределения и преобразования электрической энергии, состоящая из трансформаторов или других преобразователей энергии, распределительных устройств, устройств управления и вспомогательных сооружений.

Функционально подстанции делятся на трансформаторные, преоб­разовательные и распределительные.

Трансформаторная подстанция (ТП)  электроустановка, предназначенная для приема, преобразования и распределения энергии и состоящая из трансформаторов, РУ, устройств управления, технологических и вспомогательных сооружений.

Преобразовательная подстанция предназначена для приема, пре­образования (частоты, рода тока) и распределения электрической энергии.

Распределительная подстанция предназначена для приема и распре­деления электрической энергии без ее преобразования.

Комплектная трансформаторная ПС (КТП)  ПС, состоящая из трансформаторов, блоков (КРУ и КРУН) и других элементов, поставляемых в собранном или полностью подготовленном на заводе-изготовителе к сборке виде.

По значению в системе электро­снабжения трансформаторные подстанции делятся на главные понизительные подстанции (ГПП), подстанции глубокого ввода (ПГВ), трансформаторные подстанции 610/0,4 кВ. По­следние называются цеховыми подстанциями в промышленных сетях, городскими  в городских сетях.

Главная понизительная подстанция  трансформаторная подстанция, получающая электроэнергию от энергосистемы на напряжениях 35 кВ и выше и распределяющая ее по территории предприятия.

Подстанция глубокого ввода  подстанция с первичным напряжением 35 кВ и выше, выполняемая по упрощенным схемам первичной коммутации, получающая питание от энергосистемы или узловой распределительной подстанции данного предприятия и предназначенная для питания отдельного цеха, корпуса, группы цехов предприятия.

Распределительные подстанции делятся на узловые распределитель­ные подстанции (УРП) напряжением 110 кВ и выше; центральные распреде­лительные подстанции (пункты) (ЦРП) напряжением 10(6) кВ; распредели­тельные подстанции (пункты) напряжением 10(6) кВ.

Узловая распределительная подстанция  центральная подстанция предприятия напряжением 110-220 кВ, получающая электроэнергию от энергосистемы и распределяющая ее на том же напряжении по главным понизительным подстанциям или подстанциям глубокого ввода по территории предприятия.

Центральная распределительная подстанция  подстанция предприятия, получающая электроэнергию от энергосистемы на напряжении 10(6) кВ и распределяющая ее на том же напряжении по территории предприятия.

В зависимости от способа присоединения подстанции к питающей линии трансформаторные подстанции делятся на тупиковые, проход­ные, ответвительные.

Если линия питает только одну подстанцию, то подстанция называ­ется тупиковой (рисунок 1.1,а).

К тупиковым подстанциям относятся подстанции, получающие питание по радиальным схемам, и последние подстанции в магистральной схеме с односторонним питанием.

Проходная подстанция включается в рассечку питающей магистральной линии, т. е. имеется вход и выход питающей линии (рисунок 1.1,б).

Если подстанция подключается через ответвление от питающей ли­нии, она называется ответвительной (рисунок 1.1,в).

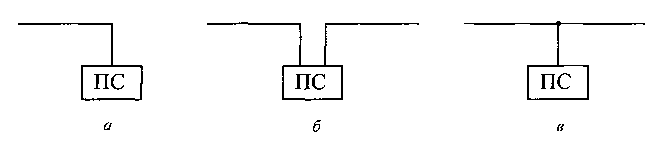

а  тупиковая; б  проходная; в  ответвительная

Рисунок 1.1. Схемы присоединения подстанций к питающей линии

По типу подстанции делятся на открытые и закрытые.

Открытой подстанцией называется подстанция с открытой установкой трансфор­маторов, закрытой  подстанция, все элементы которой (распредели­тельные устройства и трансформаторы) устанавливаются в специаль­ном помещении.

В закрытых распределительных устройствах аппараты размещены в зданиях и защищены от атмосферных осадков, ветра, резких изменений температуры, пыли, морской соли, вредных химических агентов в воздухе.

В открытых распределительных устройствах аппараты установлены вне зданий и подвержены воздействию атмосферы и содержащихся в воздухе вредных веществ.

В зависимости от места установки и размещения оборудования под­станции напряжением 10(6) кВ делятся на внутрицеховые, встроенные, пристроенные, отдельно стоящие.

Внутрицеховая ПС (РУ)  ПС (РУ), расположенная внутри цеха открыто (без ограждения), за сетчатым ограждением, в отдельном помещении.

Встроенная ПС (РУ)  ПС (РУ), занимающая часть здания.

Пристроенная ПС (РУ)  ПС (РУ), непосредственно примыкающая к основному зданию электростанции или промышленного предприятия.

Отдельно стоящая ПС располагается отдельно от производ­ственных и общественных зданий.

В зависимости от числа обмоток трансформатора подстанции могут быть с двух- и трехобмоточными трансформаторами, с расщепленными обмотками низшего напряжения.

Распределительное устройство называют сборным, если большая часть монтажных работ выполняется на месте установки.

Распределительное устройство называют комплектным, если оно изготовлено на специализированном заводе и поставляется к месту установки готовыми частями.
