3. Рабочий процесс в химических ракетных двигателях

3.1. Аэрогазодинамический нагрев в полёте

При движении газа с гиперзвуковыми скоростями М>5 на процесс теп­лообмена существенное влияние оказывают явления диссоциации, рекомбина­ции и ионизации.

Диссоциация - процесс разложения молекулярных соединений и ато­мов на их составляющие. Процесс сопровождается значительным поглощением тепла.

Рекомбинация - процесс обратный диссоциации; происходит с выде­лением тепла.

Существенная интенсификация данного процесса наблюдается при на­личии катализатора, в качестве которого можно рассматривать поверхность летательного аппарата (ЛА).

Ионизация - процесс отрыва свободных электронов от атомов.

При М<20 ионизируется менее 1% воздуха. Поэтому при указанных режимах полета влияние ионизации на теплообмен можно не учитывать.

В случае исследование теплообмена между поверхностью ЛА и газо­вым потоком при М<20 могут быть использованы зависимости, полученные в курсе «Термодинамика газовых потоков», с учетом влияния рассмотренных процессов на теплофизические свойства окружающей среды.

При движении ЛА с космическими или околокосмическими скоростя­ми в сильно разреженных слоях атмосферы протяжённость свободного пробе­га молекулы соизмерима, а в некоторых случаях превышает протяжённость летательного аппарата.

Такая зона полета называется областью свободномолекулярного пото­ка. При этом у поверхности ЛА отсутствует пограничный слой и математиче­ские зависимости полученные в курсе «Термодинамика газовых потоков», ста­новятся не применимы.

При полёте в области свободно молекулярного потока определяющим является критерий Кнудсена:

где: М и Re - критерии Маха и Рейнольдса, соответственно; к - показатель адиабаты.

В области свободномолекулярного потока величина критерия Кнудсе­на Кn >10.

При 0,1>Кn>0,01 у поверхности ЛА образуется тонкий пограничный слой скользящий вдоль неё, в котором наблюдается резкое изменение парамет­ров потока.

Процесс соударения между потоком и поверхностью ЛА характеризу­ется коэффициентом аккомодации А. Его величина зависит от параметров по­тока и состояния поверхности; характеризует относительную энергию, переда­ваемую от молекулы к поверхности ЛА при их соударении.

При проведении технических расчетов величина А принимается равной 0,9.

Процесс теплообмена в области свободно молекулярного потока с дос­таточной степенью точности характеризуется уравнением:

где:

- характеризует отношение скорости полёта ЛА к возможной скорости молекулы;

- критерий Прандтля.

3.2. Реакции химически активных газов

Процессы расширения газов в значительной степени зависят от темпе­ратуры и химического состава этих газов. С этой точки зрения все газы можно разделить на две группы: реагирующие (активные) и не реагирующие (пассив­ные).

Активный газ — это газ, в котором при расширении происходят те или иные химические реакции; пассивный — расширяющийся без сопровождения химическими реакциями.

Обычно, химические реакции, происходящие в газах при их расшире­нии, отрицательно влияют на параметры термодинамического процесса и дви­гательной установки в целом. К таким реакциям относятся диссоциация, кон­денсация и ионизация.

Так как диссоциация (процесс разложения молекулярных соединений на составляющие элементы) протекает с поглощением большого количества тепла, то это приводит к снижению температуры потока, то есть уменьшению его общей энергетики, а, следовательно, к ухудшению основных параметров двигателя.

При расширении газового потока происходит снижение его температу­ры, а, следовательно, возможно явление конденсации — частичный переход рабочего тела из газообразного состояния в жидкое. Это отрицательно влияет на характеристики двигательной установки, уменьшая совершаемую газом по­лезную работу.

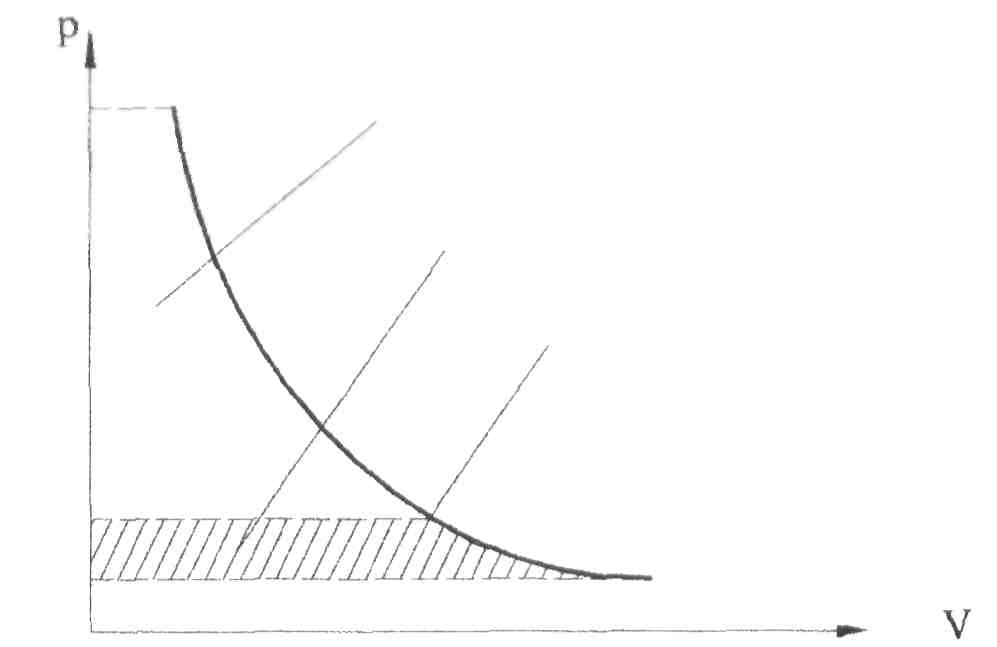

Наглядное представление возникновения потерь от конденсации пока­зано на рабочей диаграмме, рис.10.

Располагаемая работа

Потери располагаемой работы от конденсации Начало конденсации

Рис. 10

Ионизация — процесс отрыва электронов с внешних орбит электро­нейтральных атомов. Возникает при больших скоростях газового потока и обтекании им тел. Ионизация вызывает появление на выходе из сопла электро­заряженных частиц, вследствие чего наблюдается снижение тяги из-за взаи-

моотталкивания одноимённо заряженных ионов рабочего тела. Кроме того, в процессе эксплуатации корпус летательного аппарата приобретает высокий электрический потенциал, что может вызвать электрический разряд между корпусом этого ЛА и другими электронейтральными или противоположно за­ряженными телами. При этом могут образоваться мощные кратковременные дуговые разряды, порой приводящие к серьёзным последствиям. Даже просто нахождение корпуса ЛА под высоким электрическим потенциалом уже может быть небезопасно для экипажа и приборов. Поэтому в случае процесса иони­зации необходимо применять специальные устройства — нейтрализаторы, ко­торые усложняют конструкцию двигателя и увеличивают его массу.

3.3. Потери в химических ракетных двигателях

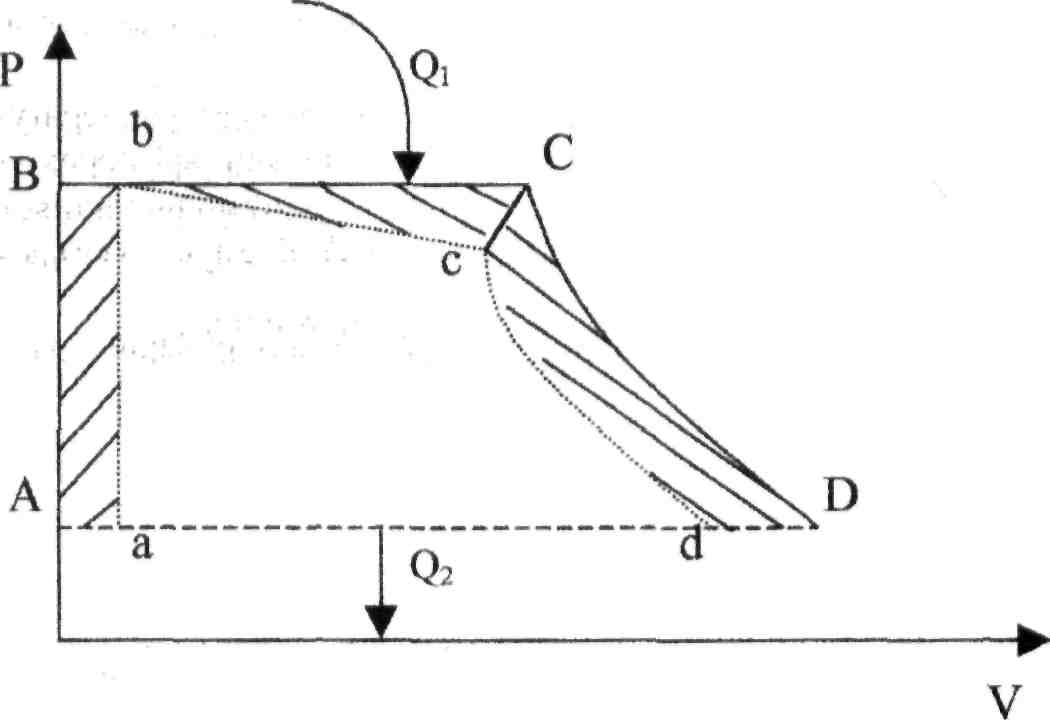

Рассмотрим идеальный ABCD и реальный abcd циклы РД в рабочей P-V диаграмме, рис. 11.

Рис.11

АВ - изохорический процесс сжатия компонентов топлива в магистралях и турбонасосном агрегате (ТНА);

ВС - изобарный процесс с подводом тепла Qi; горение топлива в камере его рания;

CD - адиабатический процесс расширения газа в канале сопла; DA - изобарный процесс с отводом тепла Q₂, происходящий за пределами дви­гателя;

Площади ABCD и abсd - работы реального и идеального циклов РД, соответ­ственно;

Площадь аАВв - потери на сжатие; Площадь ЬСс - потери в камере сгорания; Площадь CDdc - потери в канале сопла;

16

Потери в камере обусловлены:

а) диссоциацией;

б) трением газа о стенки камеры;

в) неполнотой сгорания топлива;

г) разгоном газового потока по тракту камеры.

Снижение потерь, обусловленных процессом диссоциации, может осущест­вляться путем:

а) использования топлив, не склонных к процессу диссоциации;

б) увеличения давления в камере сгорания до 300МПа. Потери в канале сопла обусловлены:

а) конденсацией;

б) трением потока о стенки сопла;

в) непараллельностью течения потока относительно оси камеры;

г) неадиабатичностью процесса.

3.4. Скорость истечения газов из сопла ракетного двигателя

Из теории газового потока известно, что для каждого поперечного се­чения канала при установившемся режиме течения выполняется условие: сум­ма энтальпии i газового потока и его кинетической энергии Е_к остается ве­личиной постоянной.

Степень расширения газа в канале сопла равна:

тогда:

Термический КПД:

Коэффициент тяги:

где:

К - безразмерный коэффициент тяги, характеризующий увеличение силы тяги за счёт расширяющейся части сопла;

B=f(k)

где: - относительная степень расширения сопла.
