Приложения
ПРИЛОЖЕНИЕ А

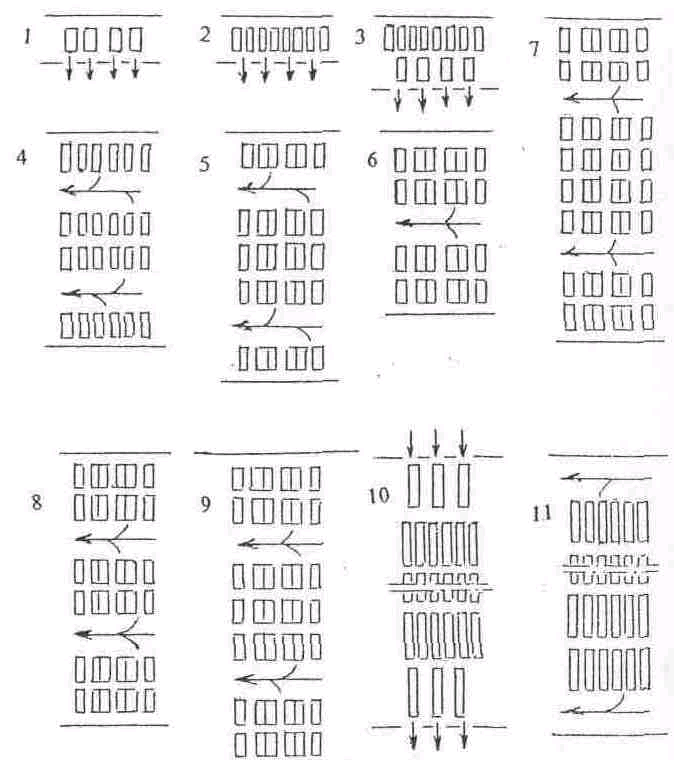

С 1 5 хемы расстановки пс на открытых площадках
I...4 - без устройств подогрева; 5...7 -с устройствами подогрева; 1, 2, 5 - для хранения одиночных автомобилей и автобусов; 3,6 - для автопоездов с
полуприцепами и сочлененных автобусов; 4,7 - для автопоездов с одним или
несколькими прицепами
В
помещениях стоянки
1...9 - для одиночных автомобилей и автобусов; 10, 11 - для автопоездов сочлененных автобусов (количество их в направлении движения не должно превышать восьми); 1, 2, 4 - для автомобилей с постоянной готовностью к выезду и индивидуальных легковых автомобилей
Примечание: При расстановке автомобилей разных категорий допускается размещение автомобилей меньшей длины по схемам 3, 6 в три ряда, по схемам 10, 11 - в десять рядов в направлении движения.
ПРИЛОЖЕНИЕ Б
Основная надпись по гост 2.104 - 68* для листов графической части
проектов и порядок ее заполнения
1 - шифр; 2- наименование чертежа; 3- марка материала (на рабочем чертеже).
Структура шифра: КТ ДП -98 12 001
Кафедра транспорта
Дипломный проект
(курсовой проект КП) Год выполнения проекта Номер темы по приказу
Порядковый номер листа
Примеры шифров на листах:
Планировка производственного корпуса: КТДП-9812003.00
Планировка зоны цеха: КТДП 98 12 004 05
номер цеха на плане корпуса
Сборочный чертеж конструкции: КТДП-98 12 006.00СБ
Узел конструкции: КТДП-98 12 007.15 СБ
позиция узла на сборочном чертеже
Деталь: КТДП-98 12 008 15 05
позиция детали на чертеже 15-го узла
ПРИЛОЖЕНИЕ В

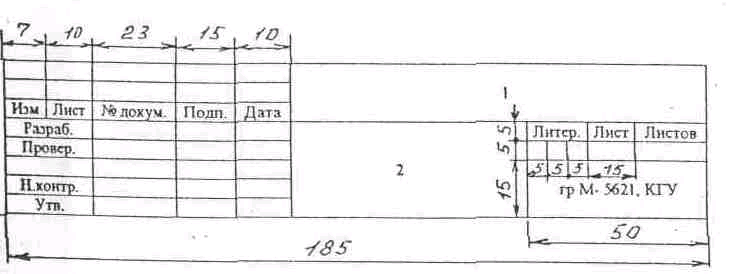

Основная надпись для оформления текстовых
конструкторских документов (спецификаций)
Для первого листа

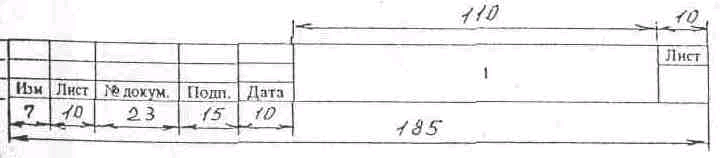

Для второго и последующих листов
1 - шифр; 2 - наименование чертежа.
ПРИЛОЖЕНИЕ Г
Сносок основных нормативных документов, соблюдение требований, которых обязательно при курсовом и дипломном проектировании
Оформление расчетно-пояснительной записки
ГОСТ 7.32-91. Отчет о научно-исследовательской работе. Структура и правила оформления.
ГОСТ 7.1-84. Библиографическое описание документа. Общие требования и правила оформления.
ГОСТ 19.402-78* ЕСПД. Описание программ.
ГОСТ 19.401-78* ЕСПД. Текст программ.
ГОСТ 19.502-78* ЕСПД. Описание примечания программ.
Технологический расчет и разработка планировочных
решений АТП, ПТК, БЦТО, СТОА
ОНТП-01-91. Общесоюзные нормы технологического проектирования предприятий автомобильного транспорта.
СНиП II-93-74. Предприятия по обслуживанию автомобилей.
СНиП II-92-76. Вспомогательные здания и сооружения промышленных предприятий.
СНиП II-89-80. Генеральные планы промышленных предприятий.
Положение о техническом обслуживании и ремонте подвижного состава
автомобильного транспорта
РД-200-РСФСР-15-01150-81. Руководство по диагностике технического состояния подвижного состава автомобильного транспорта.
Оформление технологических процессов
ГОСТ 3.1118-82 ЕСТД. Формы и правила оформления маршрутных карт.
ГОСТ 3.1407-74 ЕСТД. Формы и требования к заполнению и оформление документов на технологические процессы (операции), специализированные по методам сборки.
ГОСТ 3.1502-85 ЕСТД. Формы и правила оформления документов на технический контроль
