Продолжение таблицы 7.6
1 |
2 |
3 |
4 |
5 |
Грузовые автомобили малой и средней грузоподъемности |
5,4 |
4.2 |
6 |
5.4 |
Грузовые автомобили большой и особо большой грузоподъемности |
6 |
4,8 |
7,2 |
6 |
Автомобили-самосвалы грузоподъемностью: до 5т свыше 5 до 8 т свыше 8 т |
4,8 6 7,2 |
4,8 6 7,2 |
5 7,2 8,4 |
67,28,4 |
Автомобили-самосвалы карьерные грузоподъемностью: 30т 42т |
-- |
8,4 9,6 |
-- |
12 12,6 |
Примечание: Высота помещений для хранения ПС должна быть на 0,2 м больше высоты наиболее высокого автомобиля, но не менее 2 м. |
||||
Таблица 7.7 - Ширина проезжей часта рамп
Виды рамп |
Ширина проезжей части рамп, м |
Прямолинейные однопутные |
Ширина автомобиля в метрах плюс 0,8 м, но не менее 2,5 м |
Прямолинейные двух путные |
Удвоенная ширина автомобиля в метрах плюс 1,8 м, но не менее 5 м |
Криволинейные однопутные |
Ширина полосы, образуемой в плане проекций движущегося по рампе автомобиля в метрах плюс 1 м, но не менее 3,5 м |
Криволинейные двухпутные |
Удвоенная ширина полосы, образуемой в плане проекций движущегося по рампе автомобиля в метрах плюс 2,2 м, но не менее 7 м |
8. Услоеные изображения нa чертежах планировок атп и стоа
Таблица 8.1 - Условные изображения элементов зданий
Наименование изображения |
Условное графическое изображение |
Колонна на плане здания |
|
Проем оконный с переплетом: |
|
а) одинарным |
|
6) двойным |
|
Дверь (ворота) в проеме: |
|
а) створная однодольная |
|
б) створная двупольная (ворота распашные) |
|
в) складчатая в плане |
|
г) раздвижные (открытые) однодольные в плане |
|
д) раздвижные (открытые) двупольные в плане |
|
с) подъемные в плане |
|
Стена (перегородка) в плане |
|
Перегородка сборная, щитовая |
|
Перегородка из стеклоблоков |
|
Кабины душевые в плане |
|
Кабины уборочные в плане |
|
Шкафы гардеробные в плане |
Таблица 8.2 - Условные обозначения подъемно-транспортного оборудования зданий
Наименование изображения |
Условное графическое изображение |
Путь подкрановый |
|
Кран подвесной однобалочный, кран-балка: |
|
а) на планах зданий |
|
б) на разрезал зданий |
|
Кран консольный: |
|
а) на планах зданий |
|
б) на разрезах зданий |
|
Кран поворотный: |
|
а) па планах зданий |
|
б) на разрезах зданий |
|
Монорельс с тельфером |
|
Лифт, подъемник в плане |
|
Подъемник гидравлический одноплунжерный |
|
Подъемник гидравлический двухплунжерный |
|
Подъемник электромеханический четырехстоечный |
|
Конвейер толкающий |
|
Конвейер несущий |

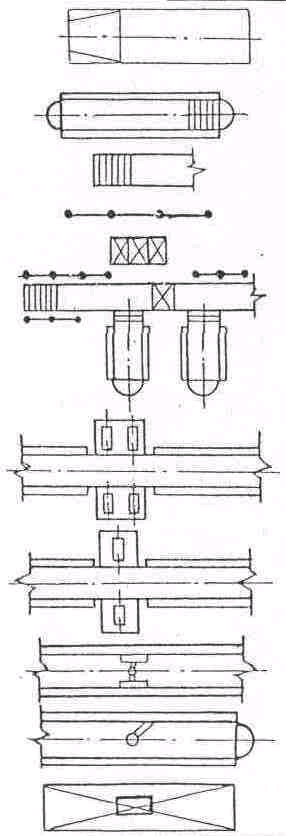

Таблица 8.3 - Условные обозначения оборудования на планах
производственного корпуса, зон и цехов
Наименование изображения |
Условное графическое изображение |
1 |
2 |
Габаритные очертания автомобиля, стоящего на посту ожидания, обслуживания или зоне хранения |
|
Осмотровая канава |
|
Вход в осмотровую канаву |
|
Металлическое ограждение |
|
Трап (мостик) |
|
Осмотровые канавы с соединительной траншеей входа, ограждением и переходным мостиком |
|
Диагностический стенд: |
|
а) двухбарабанный под колеса одной оси, установленный на канаве |
|
б) однобарабанный под колеса одной оси, установленный на канаве |
|
Канавный подъемник |
|
Шарнирная воронка для слива масла |
|
Площадка с уклоном к центру (на постах мойки) |
Продолжение таблицы 8.3
1 |
2 |
Стационарное технологическое оборудование с номером по плану, габаритными и привязочными размерами |
|
Передвижное технологическое оборудование (без указания привязочньгх размеров) |
Таблица 8.4 - Условные обозначения на планировках зон я цехов
Наименование изображения |
Условное графическое изображение |
1 |
2 |
Номер зоны или цеха |
|
Рабочее место (светлая часть кружка направление производственной ориентации рабочего) |
|
Подвод холодной воды |
|
Подвод холодной воды и отвод в канализацию |
|
Подвод горячей воды |
|
Подвод горячей воды и отвод в оборотную систему водоснабжения |
|
Подвод пара |
|
Подвод сжатого воздуха |
|
Подвод ацетилена |
|
Подвод кислорода |
|
Местный вентиляционный отсос |
|
Отсос выхлопных газов |
|
Потребитель электроэнергии |
