Контрольні запитання

1. Для чого служить топографічні карта і план в землепроектуванні?

2. Дайте визначення топографічних карт і планів.

3. Чим відрізняється карта від плану?

4. Як оформляється аркуш топографічної карти і плану, в чому їх різниця?

5. Що називається рельєфом місцевості і як він зображається на топографічній карт?

6. Які об’єкти позначаються масштабними умовними позначеннями, позамасштабними, лінійними?

7. Якими способами можна визначити площу об’єкта, заданого на карті або топографічному плані?

8. Розповісти про принцип визначення площі об’єкта механічним способом.

9. Розповісти про принцип визначення площі об’єкта графічним способом.

10. Розповісти про принцип визначення площі об’єкта аналітичним способом.

ПРАКТИЧНА РОБОТА № 5

Тема: Будова нівеліра Н-3.

Мета роботи: ознайомитись і вивчити будову нівеліра Н-3, навчитись вимірювати перевищення на станції між двома точками.

Прилади: Нівелір Н-3, нівелірні рейки

Основні теоретичні відомості

Будова нівеліра Н-3

Нівелір Н-3 точний, з циліндричним рівнем біля зорової труби і елеваційним гвинтом. Він призначений для геометричного ніве­лювання III класу з середньою квадратичною похибкою 3мм/км Загальний вигляд нівеліра Н-3 показано на рисунку 12. . Нівелір складається з верхньої і нижньої частини. Верхня частина включає зорову трубу 5 з циліндричним рівнем, навідний 9, затискний 8 та елеваційний 3 гвинти і круглий рівень 2. Нижня частина виконана у вигляді підставки-триніжки з трьома піднімальними гвинтами 10 та пластиною, що пружинить. .

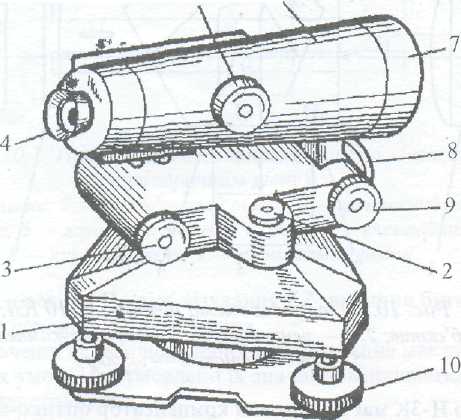

Рисунок 12- Загальний вигляд нівеліра Н-3

У корпус зорової труби встановлено об'єктив 7, окуляр 4 та сітку ниток з частиною призмового пристрою циліндричного рівня. З лівого боку труби розміщений циліндричний рівень і призмовий пристрій, що передає зображення кінців бульбашки в поле зору труби. Чітке зображення відліків по рейці отримують поворо­том фокусної ручки 6. У корпусі зорової труби з боку окуляра є чотири виправних гвинти циліндричного рівня. Виправні гвинти закриті кришкою.

Нівелірна рейка РН-3 – це двостороння шашкова рейка, яка виготовлена із дерев’яного бруска шириною 10 см і товщиною 2 см з наглухо закріпленими на кінцях металевими пластинами (п’ятками). На пофарбованій білою фарбою рейки нанесено поділки у вигляді шашок чорного кольору на одній стороні та червоного – на другій. Рахунок поділок ведуть від нижньої п’ятки. На чорній стороні з нею співпадає 0 (нуль), на червоній – відлік 4787 або 4687 мм. Рейка РН-3 має ціну поділки 10 мм, кожен десятий сантиметр шкали підписаний перевернутими цифрами.

Виконання технічного нівелювання на станції

Під нівелюванням розуміють польові вимірювальні роботи, в результаті яких визначають перевищення (різницю висот) між окремими точками з наступним обчисленням їх висот (позначок) . Геометричне нівелювання виконують горизонтальним променем візування за допомогою нівеліра та нівелірних рейок. Точність визначення перевищень цим методом залежить від класу нівелювання. Середня квадратична похибка визначення перевищень – до 10 мм/км .

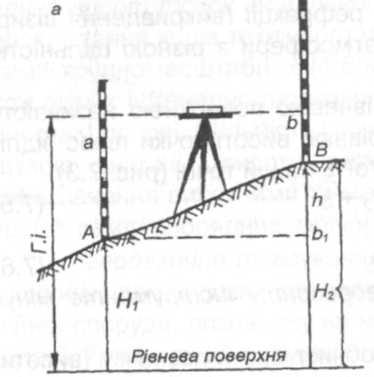

Рисунок 13 - Геометричне нівелювання способом "із середини"

Визначаючи перевищення між точками А і В способом "із середи­ни", в цих точках встановлюють вертикально нівелірні рейки, а приблиз­но посередині між ними - нівелір. Точку В, перевищення якої над точ­кою А потрібно визначити, називають передньою, а точку А, відносно якої визначають перевищення, задньою. Привівши зорову трубу ніве­ліра в горизонтальне положення, беруть відлік по рейці, що знаходить­ся у задній точці (задній відлік), а потім наводять трубу на передню рейку й беруть по ній відлік (передній). Як видно з рисунку 13переви­щення h дорівнює:

h = а-в (3.1)

тобто перевищення при нівелюванні способом "із середини" дорів­нює відліку на задню рейку мінус відлік на передню рейку.

Перевищення є додатнім, якщо передня точка розташована вище, ніж задня, і від'ємним, якщо нижче.

Як видно з рисунку 13, в обох випадках висота наступної точки Н_в до­рівнює висоті попередньої точки Н_А плюс (або мінус) перевищення h між цими точками:

Н_в = Н_А±h (3.2)
