Контрольні запитання :

1. Дайте визначення топографічних карт і планів.

2. Чим відрізняється карта від плану?

3. Що таке масштаб?

4. Наведіть характеристику масштабів.

5. Що таке точність масштабу ?

6. Які об’єкти позначаються масштабними умовними позначеннями, позамасштабними, лінійними?

7. Наведіть порядок обчислення прямокутних координат точки.

8. Поясніть, як обчислити дирекційний кут і румб заданого напряму.

9. Що таке магнітний азимут ?

10. Дайте визначення істинного азимута.

11. Який зв’язок між істинним і магнітним азимутом ?

12. Який зв’язок між істинним і дирекційним кутом?

13. Що таке номенклатура карт ?

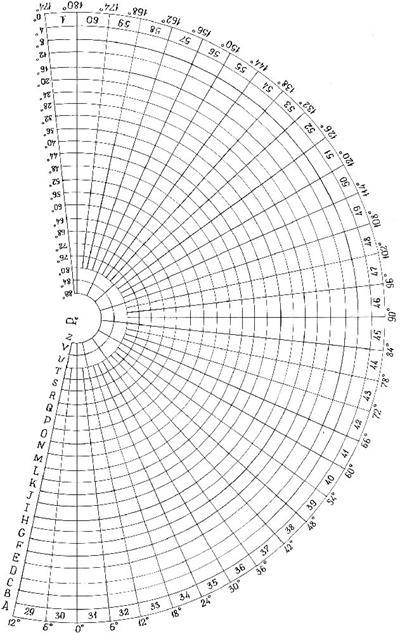

Додаток а Розграфлення та номенклатура карт масштабу 1:1 000 000

Додаток б

Таблиця Б.1-Вихідні дані для практичної роботи № 1

№ вар.	точка А	точка Б	точка А	точка Б	широта φпівн	довгота λсх
	1:25 000		1:50 000
1	72-07; 167,7	71-07; 164,7	81-11; 217,5	77-11; 109,4	10°24´	18°34´
2	71-06; 176.1	72-08; 111,4	81-10; 109,6	77-07; 215,5	12°36´	36°36´
3	72-08; 119.3	70-09; 198,4	80-07; 211,4	+ 78-11	14°47´	42°38´
4	72-09; 157.6	71-07; 164,7	77-07; 215,5	75-13; 211,5	23°12´	48°18´
5	71-10; 194.9	70-1 ; 209,7	76-07; 138,9	77-11; 109,4	26°17´	54°25´
6	73-11; 108.9	72-09; 157,6	74-07; 131,3	+ 75-11	27°33´	62°33´
7	72-12; 114.2	71-11; 193,6	80-16; 259,4	79-16; 221,5	29°41´	65°35´
8	73-14; 137.2	72-14; 134,0	82-14; 215,3	79-13; 236,4	33°46´	70°42´
9	71-13; 114.1	73-11; 108,9	81-18; 212,1	78-19; 223,8	37°51´	75°46´
10	70-12; 170.1	71-11; 193,6	80-20; 224,0	77-18; 249,9	39°42´	80°48´
11	68-14; 108.1	68-12; 213,8	78-19; 223,8	77-15; 226,1	41°33´	85°51´
12	68-13; 156.9	70-10; 209,7	80-21; 157,2	80-16; 213,2	46°28´	90°53´
13	69-12; 207.5	68-14; 105,1	76-20; 213,1	73-18; 258,3	53°31´	95°55´
14	68-12; 212.8	69-10; 216,4	75-20; 219,3	76-21; 173,1	55°46´	100°57´
15	68-11; 189.1	71-11; +	76-16; 242,9	72-13; 142,8	57°57´	105°12´
16	68-10; 194.2	71-10; +	74-15; 233,5	73-18; 258,3	42°43´	110°16´
17	68-10; 204.2	71-10;194,9	72-20; 293,4	75-16; 233,2	48°48´	115°17´
18	69-10; 207.0	71-10;вод.	71-18; 277,3	73-21; 219,9	49°49´	116°19´
19	69-10; 216.4	70-08; 169,3	69-21; 220,7	67-18; 217,5	51°32´	117°21´
20	69-08; 176.2	72-09; 157,6	64-21; 119,6	64-17; 107,8	54°44´	118°24´
21	68-10; 204,2	70-08; 169,3	67-18; 217,5	65-19; вод.	58°11´	119°32´
22	69-08;125,1	67-09; 127,7	64-12; 155,7	67-13; 171,3	61°13´	120°33´
23	68-08; 135.5	67-11; 166,2	64-11; 159,7	66-11; 160,6	63°15´	121°38´
24	67-11; 167,2	69-12; 207,5	67-09; 127,7	68-08; 135,5	65°42´	122°42´
25	67-09; 127,7	70-10; 209,7	69-10; 216,4	70-12;170,1	66°44´	125°46´

Примітка. В таблиці задані прямокутні координати південно-західного кута кілометрової сітки і висоти точок А і Б, які знаходяться на картах масштабів 1:25 000 і 1:50 000.

ПРАКТИЧНА РОБОТА № 2

Будова Т-30, 2Т-30.

Вимірювання горизонтальних і вертикальних кутів

Мета роботи : ознайомитись і вивчити будову Т-30, 2Т-30, навчитись вимірювати горизонтальні і вертикальні кути

Прилади : теодоліти Т-30, 2Т-30

Основні теоретичні положення

Будова Т-30, 2Т-30

Теодоліт – це прилад для вимірювання горизонтальних і вертикальних кутів на місцевості. Назва теодоліта Т-30 розшифровується так : Т- теодоліт, 30 – середня квадратична помилка в секундах вимірювання кута одним прийомом. Аналогічну точність забезпечують теодоліти 2Т-30 (2 - модифікація), 2Т-30П (П – пряме зображення). В комплект теодоліта входять: теодоліт, штатив, висок і бусоль.

Для виконання завдання студенту необхідно отримати технічні теодоліти Т-30 та 2Т-30, які встановлюються і закріплюються становим гвинтом на підготовлених штативах чи на кронштейнах.

Перше завдання полягає у вивченні будови теодоліта і його призначенні. Вивчаючи теодоліт по рисунках чи опису, необхідно знайти положення кожної частини приладу і випробувати його в дії. Оптичний теодоліт Т-30 та 2Т-30 є повторними. Зовнішній вигляд його представлений на рисунку 10.

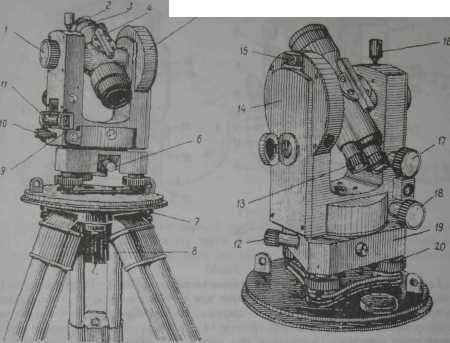

Рисунок 10 - Будова теодоліта

1 - гвинт кремальєри; 2 - діоптрійне кільце; 3 - кришка, яка закриває виправні гвинти сітки ниток; 4 - коліматорний візир; 5 - вертикальний круг: 6- закріпний гвинт горизонтального круга; 7 - головка штатива: 8 - становий гвинт; 9 - виправні гвинти рівня; 10 - закріпний гвинт алідади; 11 - циліндричний рівень; 12 - навідний гвинт горизонтального круга; 13 - окуляр мікроскопа; 14 - бокова кришка; 15 - кронштейн бусолі; 16 - закріпний гвинт зорової труби; 17 - навідний гвинт зорової труби; 18 - навідний гвинт алідади; 19 - підставка; 20 - підіймальні гвинти.
