3.Зробити висновки.

Дані для розрахунку взяти з таблиці 4.2 відповідно варіанту.

Порядок виконання практичної роботи:

1. Індуктивність датчика обчислюємо за формулою:

n²F μ

L = ---------- , Гн

δ

де F – площа перерізу магнітопроводу, м²;

n – кількість витків; 7

μ - магнітна проникність вакууму; μ= 4π·10ˉ Гн\м.

δ – задана величина повітряного проміжку, м.

2. Повний опір катушки датчика (нехтуючи ії активним опором):

Z = wL = 2πfL, Ом

3. Струм датчика І = U/Z, А або

U U δ

(І = --------- = -----------)

2πfL 2πfn²F

Результати обчислень зводимо у таблицю 4.1

Таблиця 4.1

Результати розрахунків

δ,мм	δ1	δ2	δ 3	δ 4 δ5
L,Гн
Z,Ом
І,А

За даними будуємо графік І = f ( δ )

ІНДУКТИВНИЙ ДАТЧИК Таблиця 2

Після виконання практичної роботи студент повинен

ЗНАТИ : принцип дії , будову та область застосування індуктивних датчиків.

ВМІТИ : володіти методикою розрахунку параметрів датчика.

ЗМІСТ ЗВІТУ :

-тема, мета, дані для розрахунку, розрахунок параметрів датчика згідно методики,графік І=f(δ) висновки.

Контрольні запитання :

1.Принцип дії та область застосування індуктивних датчиків.

2. Класифікація індуктивних датчиків за конструктивним виконанням .

3.Чи можуть працювати індуктивні датчики на високих частотах.Чому?

4. Основні переваги і недоліки індуктивних датчиків.

ЛІТЕРАТУРА :

Л1. – Л.В.Колесов “Основы автоматики ”М.,Колос 1980г.-266с

Л2.- І.І.Мартиненко “Основи автоматики “ –Київ,Вища школа-1980-168с.

Л3.- С.В.Яницький “Застосування електричної енергії і основи автоматизації

виробничих процесів”-Київ:Вища школа й1979-216с.

ПРАКТИЧНА РОБОТА № 5

ТЕМА : Мінімізація релейних систем. Побудова релейних систем.

МЕТА: навчитися будувати релейні схеми в контактному і безконтактному варіантах

Термі часу : 90 хв

Робочі місця : учнівські парти.

Програма роботи

1.Накресліть схему по заданій формулі ,(колонка 1 , див. таблицю 5.1)

2. Спростіть задану схему і зобразіть її в контактному варіанті.

3. По заданій логічній функції побудуйте схему на безконтактних елементах,

(колонка 2 , див.таблицю5. 1).

Порядок виконання практичної роботи

1.При побудові релейної схеми необхідно пам'ятати :

а, в, с –замикачі контакти ;

а, в, с –розамикачі контакти ;

+ -паралельне з'єднання контактів ;

* -(множення ) –послідовне з'єднання контактів;

Наприклад, для логічної функції Fр= ав + c + (ā+ b) c+d ·а релейна схема має вигляд

а _

b

с

_ а

d

ā с

в

Побудуємо релейну схему : _

а b

с

_ а

d

ā с

в

2.Спрощення логічної функції здійснюється за законами алгебри логіки.

_ _

a·a=0 a+a=1

a·1=a a+1=1

a·0=0 a+0=a

a·a·a=a a+a+a=a

a+a·b=a(1+b)=a

_ a(a+b)=a

a+a·b=a+b a+a·b=a+b

Приклад : Виконати мінімізацію виразу:

Fр =ab + c+а + (ā+ b) c+dа = ab + c +а+ āc+bc+аd =с+ ab+ āc +а= а+ āc+с= а+в+с

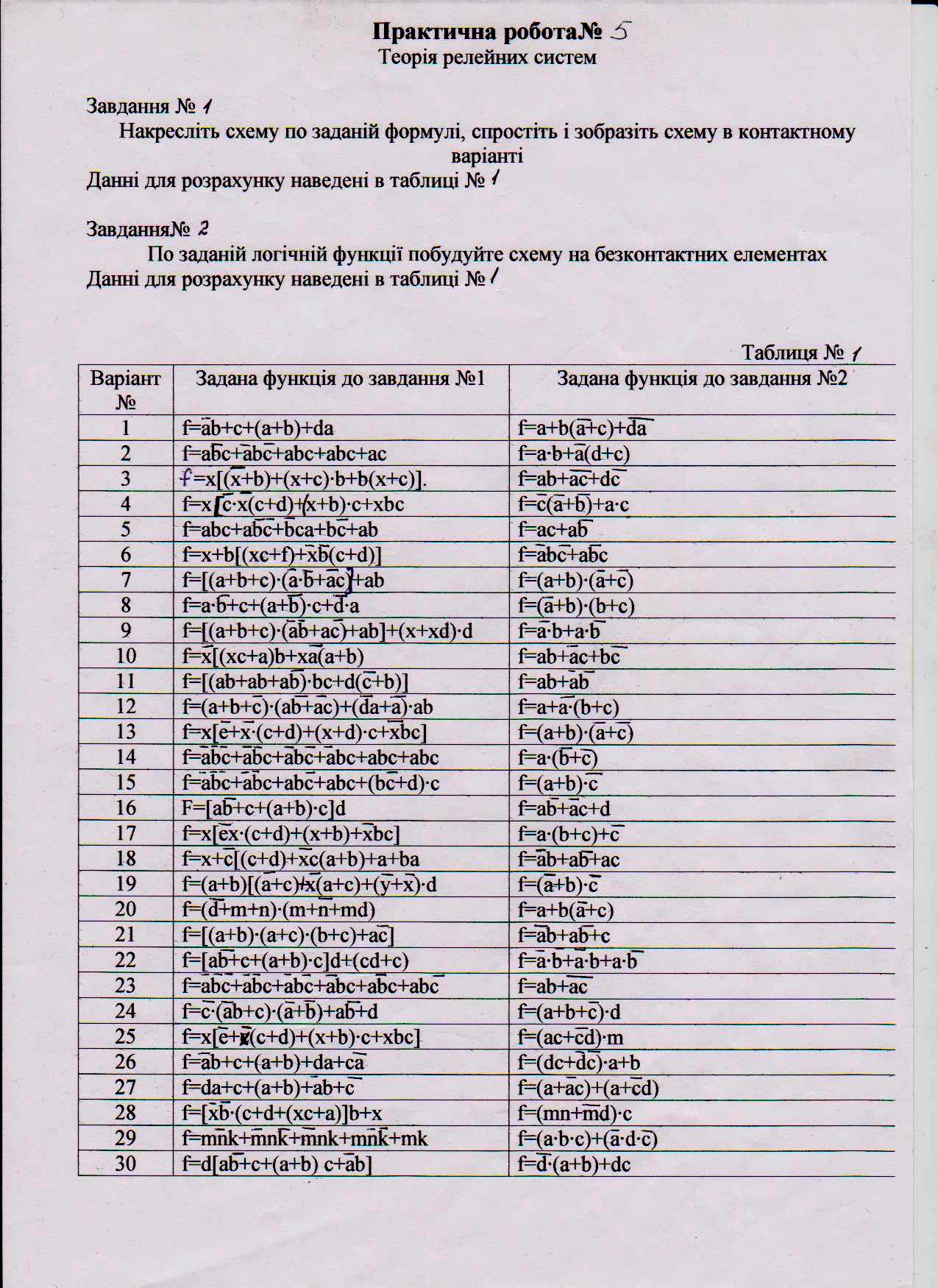

Вихідні дані Таблиця 5.2

Після виконання практичної роботи студент повинен

ЗНАТИ :основні закони та наслідки законів алгебри логіки.

ВМІТИ : вміти спрощувати логічні функції та будувати в контактному і безконтактному варіантах .

ЗМІСТ ЗВІТУ :

-тема, мета, дані для розрахунку, відповідні розрахунки,схеми , висновки.

Контрольні запитання :

1. Перерахуйте основні закони алгебри логіки.

2. Які переваги безконтактних схем ?

3.Назвіть основні логічні операції.

ЛІТЕРАТУРА :

Л1. – Л.В.Колесов “Основы автоматики ”М.,Колос 1980г.-266с

Л2.- І.І.Мартиненко “Основи автоматики “ –Київ,Вища школа-1980-168с.

Л3.- С.В.Яницький “Застосування електричної енергії і основи автоматизації

виробничих процесів”-Київ:Вища школа й1979-216с

П Р А К Т И Ч Н А Р О Б О Т А № 6

ТЕМА : ВИЗНАЧЕННЯ ОСНОВНИХ ВЛАСТИВОСТЕЙ ОБ ’ЄКТА

МЕТА: освоїти методику визначення імовірності безвідмовної роботи .

Термін часу : 90 хв.

Робоче місце : учнівські парти.

Програма роботи

1.В и з н а ч и т и о с н о в н і в л а с т и в о с т і о б ’є к т а : час запізнювання,

постійну часу ,коефіцієнт самовирівнювання, час регулювання .

2. Вибрати необхідний регулятор відповідно варіанту.
