ПРАКТИЧНА РОБОТА № 1
ТЕМА : РОЗРАХУНОК ПАРАМЕТРІВ ПОТЕНЦІОМЕТРИЧНОГО ДАТЧИКА
Мета: Оволодіти методикою розрахунку параметрів потенціометричного датчика .
Термін часу: 90 хв.
ПРОГРАМА РОБОТИ
1.Розрахувати параметри потенціометричного датчика з прямокутнім каркасом. Дані для розрахунку наведені в таблицях № 1 (для групи А ),
№ 2. (для групи Б ).
2. Зробити висновки.
Методика визначення параметрів потенціометричного датчика
1. Діаметр дроту визначається за формулою :
d= √4I / πi. , мм
де І – числове значення сили струму потенціометра, А.
і= 10 А /мм І. – числове значення допустимої щільності струму в обмотці.
2.Повний опір в обмотці
R= U / I , Ом
3. Число витків при заданій довжині намотки обчислюємо за формулою
W= L н / d
де L н - числове значення заданої довжини намотки, мм.
4. Довжина дроту обмотки
L = π d² R / 4ρ , мм
Де ρ - питомий електричний опір дроту, Ом.мм.
ρ манганіна = 0.4 · 10 ‾ 3 Ом.мм.
ρ константана = 0.5· 10 ‾ 3 Ом.мм.
5. Довжина одного витка
l = L / W, мм.
6. Розміри каркаса товщина а > 4d , мм , ширина в =( l- 2a)/ 2, мм
7.Виткова похибка δ = 0.5 R/ W , Ом / вит.
Таблиця 1
Вихідні дані
Варіант |
Напруга U, В |
Сила струму І, А
|
Довжина намотки Lн, мм |
Матеріал дроту
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 |
6 6 6 6 12 12 12 12 18 18 18 18 6 6 6 6 10 10 10 10 24 24 24 24 10 6.3 6.3 24 6.3 6.3 6.3 |
0,12 0,08 0,09 0,06 0,15 0,2 0,25 0,15 0,08 0,12 0,25 0,3 0,09 0,15 0,2 0,18 0,12 0,07 0,08 0,28 0,18 0,3 0,35 0,11 0,07 0,05 0,24 0,08 0,09 0,14 0,12 |
35 20 25 40 35 40 25 35 35 40 25 35 30 25 40 45 25 35 35 25 30 40 30 40 35 25 30 40 45 25 35 |
Манганін Манганін Манганін Манганін Манганін Константан Константан Константан Константан Константан Манганін Манганін Манганін Манганін Манганін Константан Константан Константан Константан Константан Манганін Манганін Манганін Манганін Манганін Константан Константан Константан Константан Константан Константан
|
Таблиця 1.2
Варіант |
Напруга U, В |
Сила струму I, А |
Довжина намотки Lн, мм |
Матеріал дроту |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 |
12 12 12 12 18 18 18 18 18 6 6 6 6 10 10 10 10 24 24 24 24 12 12 12 12 6,3 6,3 6,3 6,3 6,3 6.3 |
0,1 0,09 0,08 0,07 0,2 0,25 0.15 0,3 0,3 0,25 0,4 0,2 0,08 0,1 0,15 0,2 0,1 0,08 0,09 0,24 0,12 0,24 0,1 0,08 0,2 0,07 0,05 0,06 0,08 0,09 0.12 |
30 25 30 25 25 30 30 40 30 25 20 30 20 30 20 25 30 40 40 30 25 30 30 25 20 35 40 45 25 40 40 |
Константан Константан Константан Константан Константан Манганін Манганін Манганін Манганін Манганін Константан Константан Константан Константан Константан Манганін Манганін Манганін Манганін Манганін Константан Константан Константан Константан Константан Манганін Манганін Манганін Манганін Манганін Константан |
Після виконання практичної роботи студент повинен
ЗНАТИ : принцип дії , будову та область застосування потенціометричного датчика.
ВМІТИ : володіти методикою розрахунку потенціометричного датчика.
ЗМІСТ ЗВІТУ :
-тема, мета, дані для розрахунку, розрахунок параметрів датчика згідно методики, висновки.
Контрольні запитання :
1.На якому принципі працюють потенціометричні датчики ?
2.Область застосування потенціометричних датчиків .
3. Конструкція потенціометричних датчиків .
4.Основні недоліки потенціометричних датчиків.
ЛІТЕРАТУРА :
Л1. – Л.В.Колесов “Основы автоматики ”М.,Колос 1980г.-266с
Л2.- І.І.Мартиненко “Основи автоматики “ –Київ,Вища школа-1980-168с.
Л3.- С.В.Яницький “Застосування електричної енергії і основи автоматизації
виробничих процесів”-Київ:Вища школа й1979-216с.
ПРАКТИЧНА РОБОТА № 2
ТЕМА : РОЗРАХУНОК ПАРАМЕТРІВ ТЕРМИСТОРА
МЕТА: Оволодіти методикою розрахунку параметрів термістора
Термін часу: 90 хв.
Програма роботи
1.Розрахувати опір і чутливість термістора при заданій температурі.
2. Побудувати графік температурної характеристики термістора в інтервалі температур 293-373 К.
3. Зробити висновки.
Дані для розрахунків представлені в таблиці 2.
Методика виконання практичної роботи
1. Постійна матеріалу визначається за формулою :
R293
В= 1365 ln R 373
Відношення R293 - задано в таблиці варіантів.
R 373
2.Знаходимо опір термістора при заданій температурі за формулою:
B - B
T 293
R = R 293 ·e
Де R - опір термістора при вимірювальній температурі ,к Ом;
Т - задана температура, К;
R, B - постійні коефіцієнти для даного термістора.
Задаючись температурою від 293 до 373 К знаходимо опір термистора при кожному значенні ( 5,6 значень ).Результати підрахунків звести в таблицю 1
Таблиця 1
-
Т, К
293
300
345
360
373
R, кОм
По даним таблиці будуємо графік залежності R= f (T).
3. Температурний коефіцієнт термистора при заданій температурі знаходимо по формулі :
α = - В/ Т ², Кˉ¹
Чутливість термистора визначаємо за формулою :
S= α R , Ом/ град

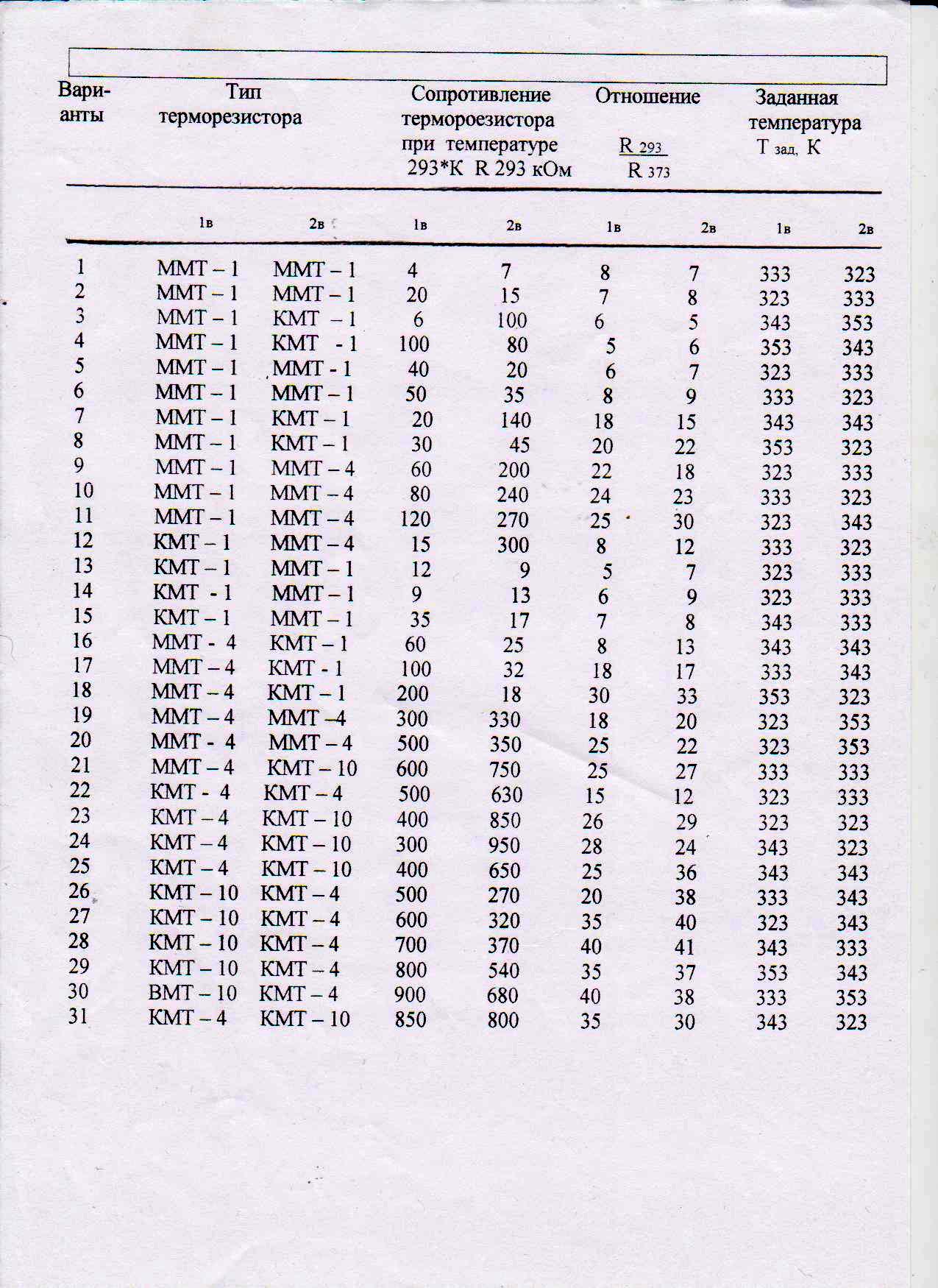

Вихідні дані Таблиця 2
-
Варіанти
Тип термістора
Опір термістора
при температурі
293К R 293
Відношення
R293/R373 .
Задана
температура
Тзад., К
А
Б
А
Б
А
Б
А
Б
Після виконання практичної роботи студент повинен
ЗНАТИ : принцип дії , будову та область застосування термісторів.
ВМІТИ : володіти методикою розрахунку параметрів датчика.
ЗМІСТ ЗВІТУ :
-тема, мета, дані для розрахунку, розрахунок параметрів датчика згідно методики, висновки.
Контрольні запитання :
1. На якому принципі працюють термістори ?
2. Назвіть марки термісторів .
3. Які ви знаєте датчики температури?
4. Основні переваги термісторів в порівнянні з іншими датчиками температури.
ЛІТЕРАТУРА :
Л1. – Л.В.Колесов “Основы автоматики ”М.,Колос 1980г.-266с
Л2.- І.І.Мартиненко “Основи автоматики “ –Київ,Вища школа-1980-168с.
Л3.- С.В.Яницький “Застосування електричної енергії і основи автоматизації
виробничих процесів”-Київ:Вища школа й1979-216с
П Р А К Т И Ч Н А Р О Б О Т А № 3
ТЕМА : РОЗРАХУНОК ПАРАМЕТРІВ ЄМНІСНИХ ДАТЧИКІВ.
МЕТА : Оволодіти методикою розрахунку параметрів ємнісних датчиків.
Термін часу: 90 хв.
Робочі місця : учнівські парти.
ПРОГРАМА РОБОТИ
1.Розрахувати ємність і чутливість ємнісного датчика. Дані для розрахунку взяти з таблиці 2, згідно варіанту.
