4.3 Айналық антеннаның ашылу бұрышын және фокустық қашықтығын анықтау
Сәулелендіргіштің орналасуына байланысты айнаға қатысты БӘК-ның белгілі бір мәнін алуға болады. R0/f0 –ң белгілі бір оптималды қатынасында БӘК-і ең көп. Бұл жоғалушы энергияның саны сәулелендіргіштің бағытталу диаграммасының пішініне және R0/f0 қатынасына байланысты болғандығымен түсіндіріледі. R0/f0 қатынасының оптималдыдан азаюы кезінде БӘК азаяды, себебі, айнаның қасынан өтетін энергияның бір бөлігі өседі. Бір жағынан бұл қатынастың өсуі қозудың біркелкі таралу заңынан үлкенірек ауытқуына байланысты БӘК-тің азаяюына әкеледі; R0/f0 оптималды мәні сәулелендіргіштің тұрақталған бағытталған диаграммасы бойынша анықталады (F()=cosn2() түріндегі функцияның шамалануы, мұндағы n сәулелендіргіштің БД созылу дәрежесін анықтайды). Сәулелендіргіштің әртүрлі типтерінің n мәндері 4.1 кестеде келтірілген. Менің нұсқам бойынша n=6.
4.1 к е с т е
Сәулелендіргіш түрі |
N |
R0/f0 |
n |
|
|
|
|
|
|
|
|
3 Рупорлы және т.б. сәулелендіргіштер |
6 |
0.8...1.0 |
0.81 |
4.2 Сурет – сәулелендіргіштің орналасу нұсқалары
Антенна геометриясының сигнал/шуыл максималды қатынасы бойынша сәйкестендіруіне байланысты келесідей есептеу жүргізу қажет.
- сезімталдығы =S23 η ' формуласымен анықталады, бұл жердегі алғашқы төрт коэффициент 0 –ға байланысты емес, ал ' – есептеледі:
,
(4.4)
мұндағы Т1 =Тқаб+Т0·(1- η)+ η ·Таорт, S-айна аппертурасының ауданы.
Келтірілген өрнектер негізінде есептеулер жүргіземіз:
Т1 =Тқаб+Т0·(1- η)+ η ·Таорт = 1600+290·(1-0.884)+0.884·10=16420К ;
Айна
аппертурасының ауданы:
;
Енді γ’(Ψ0) тәуелділігінен Ψ0 – ді табамыз.

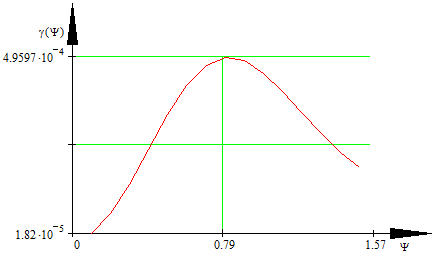

(4.4) және (4.5) Ψ0 – ден тәуелді етіп график тұрғызып, құрастырылған графикалық функцияның g(0) максимумы бойынша, айнаның ашылу бұрышы анықталады (ашылу бұрышының 0 өзгеру қадамы 1о көп емес):
Менің нұсқам бойынша n=6. Сондықтан сәйкес формуланы аламын:
(4.5)
Ψ0 |
g(0) |
0.1 |
1.818·10-5 |
0.2 |
7.025·10-5 |
0.3 |
1.488·10-4 |
0.4 |
2.422·10-4 |
0.5 |
3.357·10-4 |
0.6 |
4.146·10-4 |
0.7 |
4.672·10-4 |
0.8 |
4.88·10-4 |
0.9 |
4.78·10-4 |
1 |
4.438·10-4 |
1.1 |
3.943·10-4 |
1.2 |
3.384·10-4 |
1.3 |
2.834·10-4 |
1.4 |
2.338·10-4 |
1.5 |
1.916·10-4 |
Функция g(0.8) = 4.88·10-4 нүктесінде максимальді мәнге ие. Осыдан шығатыны 0=0.8 (рад).
f 0 - фокусты қашықтығы келесі қатынас негізінде есептеле алады:
0
= 2 arctg
.
.
Осылайша айнаның геометриялық өлшемдері анықталады.
5 Сәулелендіргіштің электродинамикалық және геометриялық сипаттамаларын есептеу
Есептеу сәулелендіргіштің геометриялық өлшемдерін анықтауға келтіріледі, бұл геометриялық өлшемдерде айнаның ашылу қырындағы өріс амплитудасының азаюы ашылу ортасындағы өріс амплитудасының үштен біріне және сәулелендіргіштің бағытталу диаграммасына дейін орындалады.
