3.6. Специфікація на прилади і засоби автоматизації
У специфікації на вибрані засоби автоматизації, яка наводиться у вигляді таблиці, вказують позиції елементів, значення параметрів, місця розташування
обладнання, типи і характеристики елементів, їх кількість і, по можливості, заводи-виготовлювачі. Необхідні для цього дані беруть з довідників на засоби автоматизації. У цьому пункті пояснювальної записки може бути описана робота, будова і технічні дані нових засобів автоматизації. Приклад для системи автоматизації процесу приготування тіста див. табл.3.2.
Таблиця 3.2.
№ п/п |
№ пози-ції за схемою |
Найменування і технічна характеристика виробу |
Тип, марка |
Одиниця вимірюван ня |
К-ть |
Вироб- ник |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
1а, 1б
|
Вимірювальний мікропроцесорний перетворювач температури з вбудованим платиновим термометром опору Pt100 в захистній трубці із нержавіючої сталі, показуючий з світловою сигналізацією. Вих. сигнал 4-20 мА. Вимірювальний діапазон температур -50…+200°C. |
Sitrans TF2 |
°C |
1 |
Siemens |
2 |
2а, 2б
|
Масовий витратомір, до складу якого входить трансміттер та сенсор. Номінальні діаметри 8..50.Вих.сигнал 4..20мА. |
Proline Promass 83S |
кг/год |
1 |
Endress+Hauser |
3 |
2в
|
Пускач магнітний. Робоча напруга 220 В. |
ПМЕ 111 |
- |
1 |
„Делис” м. Харків |
4 |
2г
|
Електричний ВМ одно обертовий. Живлення 220, 240В. Частота 50-60 Гц. Температура н.сер. 5-50 °С. |
МЕО-16/63-0,25-80 |
- |
1 |
Електроприлад |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
5 |
2д
|
3-х позиційний електричний привод 0..230 VAC. |
ML64 20A |
- |
1 |
Honey well |
6 |
3а, 3б |
Ємнісний сигналізатор граничного рівня рідин. Зонди з PVDF/Kynar працюють при Т від -40 до +1000С. Вих. сигнал 0-10 В. |
Pointek CLS 100 |
min max |
1 |
Siemens |
7 |
4а, 4б
|
Комплект з електрода та перетворювача для визначення рН в межах 0..14 од. Твим. середовища -15 .. +130 °С. Вих. сигнал 4-20 мА. |
CPS11, CPM223/253 |
рН |
1 |
Endress+Hauser |
8 |
5а,5б
|
Датчик вологості і температури для важкодоступних місць з зондом та подовжуючим кабелем, довжиною до 10 м. Діапазон вологості 0..100%. Температура середовища до 120 °С. Вих. сигнал 4-20мА. |
JUMO 907023/333 |
% |
1 |
JUMO
|
9 |
6а, 6б
|
Програмований цифровий ротаційний в’язкозиметр з аналоговим виходом 0..10 В. Інтерфейс RS232. |
DV-II+ Pro |
% |
1 |
Brook field |
10 |
7а |
Частотний перетворювач для асинхронних двигунів змінного струму потужністю 0,37-75 кВт, діапазон вих. частот 0,1..500 Гц. |
ATV-58HD64N4 |
об/хв. |
1 |
SchneiderElectric |
11 |
КМ1, КМ2 |
Пускач магнітний. Робоча напруга 220 В. |
ПМЕ 111 |
- |
2 |
„Делис” м. Харків |
3.7. Створення операторського інтерфейсу АРМ

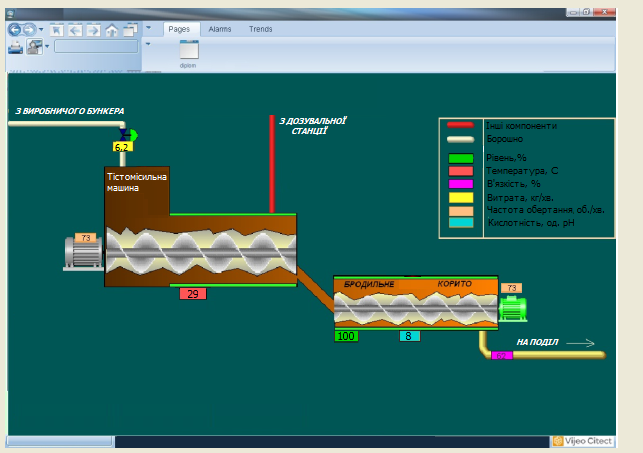

Приклад створення операторського інтерфейсу автоматизованого робочого місця оператора-технолога для процесу приготування тіста приведений на рис.3.2.
Рис.3.2. Загальна мнемосхема процесу приготування тіста
3.8. Висновки
У висновках з курсової роботи треба відзначити очікуваний ефект від запровадження розробленої системи автоматизації виробничої дільниці, навести передбачувані техніхо-економічні показники, відзначити соціальне значення і вплив автоматизації заданої дільниці виробництва на створення АСУТП підприємства у цілому.
3.9. Література
Наводиться список використаної літератури, на яку мають бути посилання в тексті пояснювальної записки.

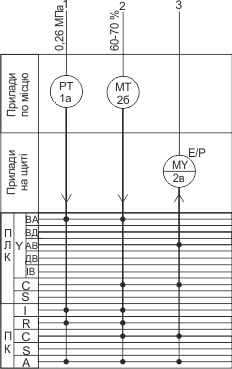

ПРИКЛАДИ ОСНОВНИХ КОНТУРІВ КОНТРОЛЮ ТА РЕГУЛЮВАННЯ НА СХЕМІ АВТОМАТИЗАЦІЇ
В даному пункті наведено декілька прикладів зображення технологічних апаратів хлібопекарської промисловості на схемах автоматизації, з вибірковим наведенням основних технологічних параметрів.

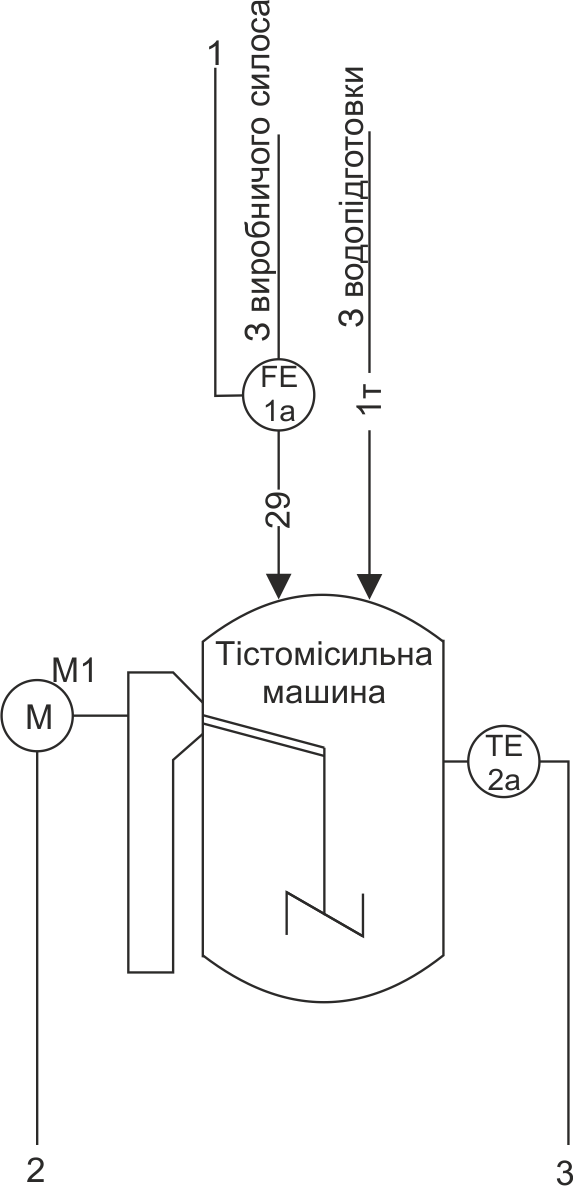

Рис. 4.1. Приклад СА тістомісильної машини

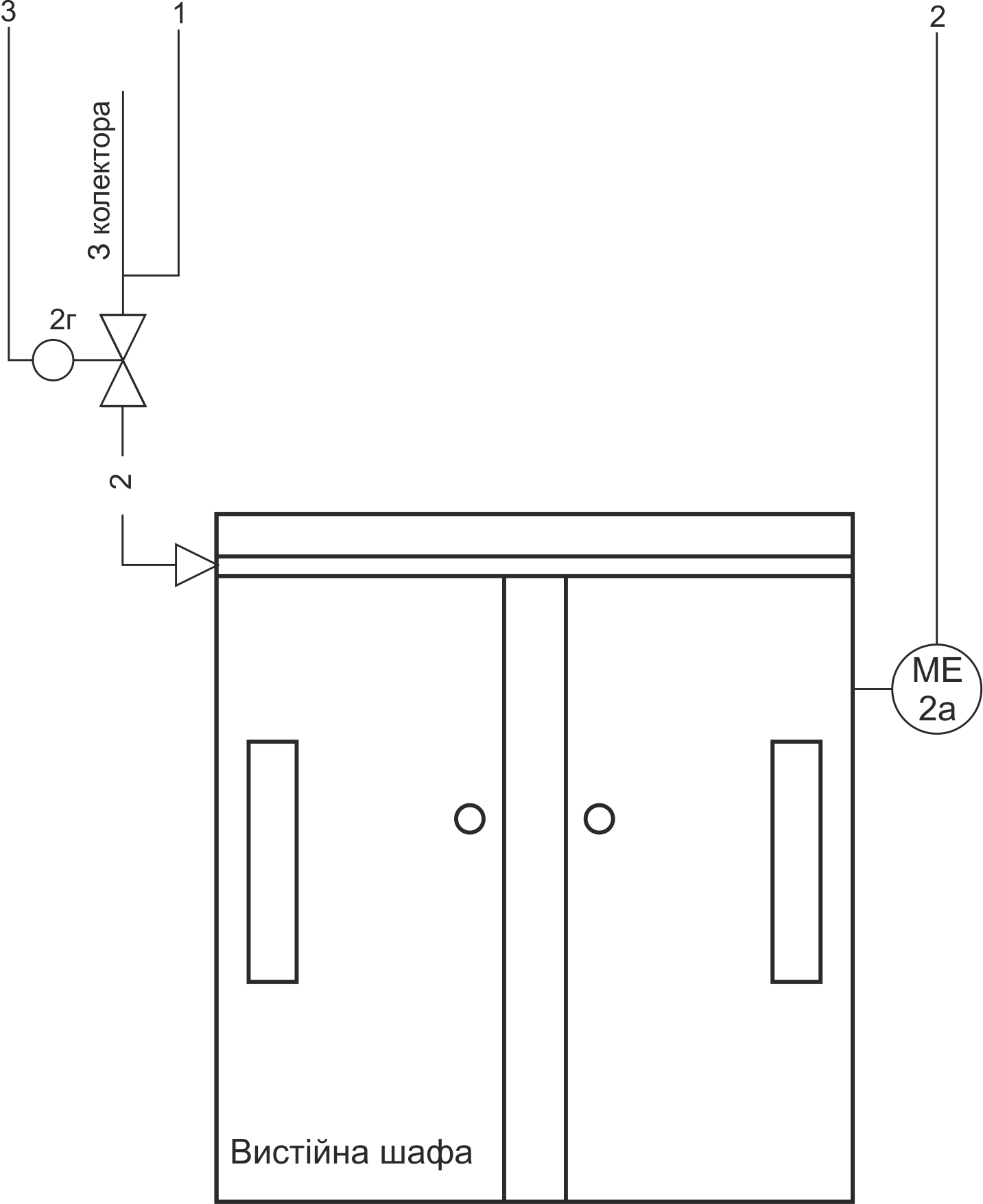

Рис.4.2. Приклад СА вистійної шафи
Рис.4.3. Приклад СА заварочної машини
