Умовні графічні зображення рідин та газів

Таблиця 2.1.

Вміст трубопроводів	Умовне позначення
1	2
Рідина чи газ, що переважають у даному проекті	Суцільна основна лінія
Вода	1
Пара	2
Повітря	3
Азот	4
Кисень	5
Аміак	11
Кислота (окисник)	12
Луг	13
Масло	14
Рідке паливо	15
Протипожежний трубопровід	26
Вакуум	27

Для більш детальної характеристики речовини цифрове позначення може бути доповнене літерним індексом.

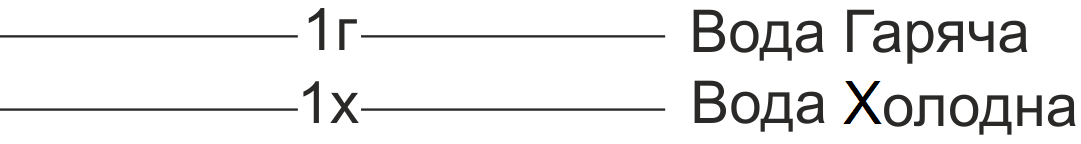

Наприклад:

Всі нестандартні зображення і позначення пояснюють в таблицях "Умовні зображення", "Умовні позначення". Якщо у ГОСТ 3463-63 відсутне відповідне позначення якої-небудь речовини, то вводяться довільні позначення цифрами, починаючи з 28. У правому нижньому куті схеми над штампом робляться пояснювальні написи за позначеннями речовини, прийнятими у даній схемі.

Вхідні і вихідні комунікації виробничої дільниці повинні мати пояснюючі написи, наприклад: "З колектора пари", "На розлив", "Від станції миючих розчинів" тощо. Направлення потоків речовин відповідно до технологічної схеми відмічають стрілками на лініях, які зображують трубопроводи.

Наприклад:

При позначенні напрямку потоку газоподібних речовин стрілки не зафарбовуються, а для потоку рідини та інших продуктів – зафарбовуються.

2.3. Розробка частини схеми з зображенням засобів автоматизації

Засоби автоматизації викреслюють в нижній частині креслення.

У міру необхідності наведений перелік засобів доповнюється засобами сигналізації, узгоджуючими або нормуючими перетворювачами.

При розробці системи необхідно передбачити можливість переходу з

автоматичного на ручне, дистанційне і місцеве керування виконавчими механізмами, та електроприладами. Крім того, бажано передбачити покажчики (індикатори) положення регулюючнх органів.

Для автоматизації процесів програмно-логічного керування і оптимізації повинен бути вибраний відповідний мікропроцесорний контролер.

Елементи системи автоматизації (крім первинних вимірювальних перетворювачів) зображують на нижній частині листа у розміщених один під другим прямокутниках з написами: "Прилади за місцем", "Прилади на щиті", “Мікропроцесорний контролер (МПК)”.

У прямокутнику “Прилади за місцем” умовно зображують засоби автоматизації і апаратуру, яка встановлюється безпосередньо на технологічному обладнанню та місцевих щитах (перетворювачі, що працюють безпосередньо з первинними вимірювальними перетворювачами, пускові пристрої, магнітні пускачі електроприводів тощо).

У прямокутнику “Прилади на щиті” розміщують вторинні прилади, перетворювачі одного виду енергії в інший, нормуючі перетворювачі, задатчики, регулятори, апаратуру ручного і дистанційного діяння, елементи сигналізації (лампи, дзвінки, сирени) та блокування.

У прямокутнику “Мікропроцесорний контролер (МПК)” наводяться умовні зображення пристроїв зв'язку з об'єктом, програмованих контролерів, а також керуючих обчислювальних машин та їх блоків.

Потрібно звернути увагу на те, що вхідні сигнали перед подачею на контролер повинні бути нормалізовані з застосуванням нормувальних перетворювачів. Функції, які виконує контролер у кожному контурі, відмічаються крапками на горизонтальних лініях в межах зображення контролера, що відповідають цим функціям:

ВА –вхід аналоговий,

ВД – вхід дискретний,

АВ – аналоговий вихід,

ДВ – дискретний вихід,

ВІ – імпульсний вхід.

Зображення і позначення всіх основних засобів автоматизації на схемі автоматизації виконують у точній відповідності до ГОСТ 21.404-85, який передбачає систему побудови графічних і літерних позначень за функціональними ознаками, що виконуються приладами. Позначення на схемі електроапаратів, не передбачених ГОСТ 21.404-85 (дзвінки, сирени, гудки, сигнальні лампи, табло, електродвигуни), виконуються відповідно до стандартів ЄСКД. При виконанні схеми автоматизації треба дотримуватись стандартних розмірів зображень та позначень.

Умовні графічні позначення приладів і засобів автоматизації та їх розміри повинні відповідати зазначеним у табл.2.2 та 2.3 і виконуватись лініями завтовшки 0,5…0,6 мм. Горизонтальна розподілювальна лінія всередині позначення і лінії зв’язку повинна бути завтовшки 0,2…0,3 мм.

Відбірні пристрої для всіх постійно підключених приладів зображують безперервною лінією, яка з'єднує технологічний апарат або трубопровід з приладом (рис. 2.1.).

Рис 2.1. Приклад зображення відбірних пристроїв

При необхідності показу конкретного місця відбору сигналу всередині апарату його зображують колом діаметром 2 мм (рис. 2.2.).

Рис 2.2. Приклад показу конкретного місця відбору
