1 .2 Требования с конструкции

Сила дуги в спортивных луках должна быть от 196 до 294 Н (от 20 до 30 кгс), в луках для отдыха и развлечения – не должна превышать 196 Н (20 кгс).  Классические   разборные спортивные луки   состоят из рукоятки, дуги и тетивы с петлями. Крепление дуг к рукоятке должно осуществляться с помощью фиксирующих, соединительных устройств.  Размах дуг должен быть не более 3000 мм.  Длина растянутого лука устанавливается предприятием-изготовителем и должна быть не более 800 мм.  Рукоятку изготавливают из склеенного дерева, легких сплавов и композитных материалов. Дуги изготавливают из углепластика, древесины и синтетических материалов или из их композиций. Тетиву с петлями изготавливают из натуральных или синтетических материалов. На лук при его натяжении устанавливают только одну тетиву, надеваемую петлями на концы дуг.  В центре тетивы должна быть центральная обмотка[2].

Для удержания стрелы на луке допускается устанавливать регулируемую полку, боковину или плунжер произвольной конструкции. Допускается устанавливать на лук звуковой или оптический индикатор для контроля длины растяжения лука» стабилизаторы, амортизаторы и компенсаторы, а также прицельное устройство с механизмами регулировки. Допускается использовать выносные кронштейны для установки прицела, а также шкалы и ленты для маркировки прицела при стрельбе на различные расстояния. Классические неразборные спортивные луки имеют цельную конструкцию. Луки изготавливают из стеклопластика, дерева, углепластика, синтетических материалов или их композиций.  Блочные разборные спортивные луки состоят из рукоятки, съемных двух дуг (упругих элементов), блоков и (или) эксцентриков и тетивы.

  Блоки и эксцентрики упругих элементов изготавливают из высокопрочных легких сплавов или полимерных материалов с высокими механическими свойствами. Касание блоками и эксцентриками поверхности дуг при растянутом луке не допускается.  Конструкция неразборных спортивных луков должна быть цельной. Конструкция луков для отдыха и развлечений должна быть одинакова с конструкцией спортивных луков[1].

На луке допускается устанавливать устройства, предусмотренные конструкторской документацией (КД) и инструкцией производителя, прилагаемой к конкретному луку.

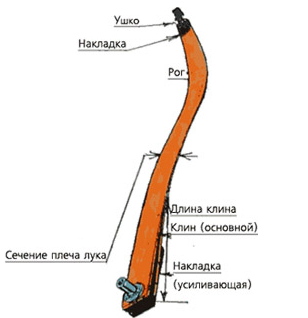

Объектом производства является изделие: плечо спортивного лука , эскиз которой представлен на рисунке 1.

Рисунок 1- Плечо спортивного лука [1]

У лука существует две оси: продольная и поперечная: Продольной осью лука называют воображаемую линию, проходящую вдоль лука в плоскости перпендикулярной взгляду лучника при выстреле, как правило, делит лук на почти симметричные части. Поперечной осью лука называют воображаемую линию, проходящую поперек лука через точку середины отрезка соединяющего концы плечей и перпендикулярную продольной оси лука (как правило, этой осью можно считать стрелу в положении натянутом для выстрела). Стрела всегда проходит посередине лука, то есть на равном расстоянии от его плечей, по поперечной оси лука. Рукоять равна по длине прицельной рамке (окну) - тогда стрела идет точно посередине лука.

К онструкция луков характеризуется двумя группами параметров:

— статическими, к которым относятся максимальная сила натяжения тетивы и величина ее рабочего хода;

— динамическими — скоростью распрямления дуг, а также амплитудой и длительностью возникающих в дуге после выстрела колебаний.

Статические параметры определяют максимально возможную энергию стрелы, а динамические — ее начальную скорость и рассеивание снарядов.

В луке снаряд приобретает движение за счет преобразования предварительно запасенной потенциальной энергии деформированного тела, которым являются плечи дуги, в кинетическую энергию стрелы. Запасание энергии происходит в процессе совершения работы по натягиванию тетивы на величину ее рабочего хода. По мере натягивания тетивы сила, необходимая для дальнейшего изгибания плеч, возрастает. Зависимость прикладываемого к тетиве усилия (F) от ее перемещения (s) называется силовой характеристикой лука. Зная силовую характеристику, можно определить величину запасаемой в оружии потенциальной энергии — U:U= ò F(s)ds, где S  — максимальное перемещение тетивы (величина рабочего хода). При отпускании тетивы запасенная энергия, кроме сообщения кинетической энергии снаряду, тратится на сообщение кинетической энергии тетиве, плечам, системе «оружие—стрелок» при отдаче, на возбуждение продольных и поперечных колебаний дуги, а в арбалетах — также на преодоление сил трения стрелы и тетивы о станок. Эффективность преобразования запасенной потенциальной энергии лука в кинетическую энергию стрелы можно охарактеризовать коэффициентом полезного действия (КПД),который показывает в процентах долю потенциальной энергии, преобразуемую в кинетическую[1].
