16.10.Особенности построения систем электроснабжения открытых горных работ.
1.Схема электроснабжения должна быть мобильна.
2.Наличие в системах ЭС устройств защиты от однофазных замыканий на землю не зависимо от величины напряжения.
3.На разрезах карьров как правило применяются сети с изолированной нейтралью. Сети с глухозаземленной нейтралью могут использоваться, но только в следующих случаях:
для силовых и осветительных сетей и промышленных площадок;
для осветительных сетей отвалов, автодорог (вне разреза карьера);
для питания сетей устройств сигнализации и централизованной блокировки.
16.11.Как комплектуются квпп
1 или 2 трансформатора с кабельными вводами.
Силовые шкафы тирристоров.
Шкафы управления и защиты преобразователей.
Шкафы вводных автоматов.
Шкафы отходящих линий.
16.12.Основные элементы конструкции тяговой контактной сети.
Тяговая контактная сеть состоит из:
Контактного провода (+);
Рельсового пути (-);
Питающих линий;
Отсасывающих линий;
Оборудования для коммутации и защиты;
Вспомогательной арматуры.
16.13.Особенности электроснабжения индукционных печей и установок
Индукционные плавильные печи пром.частоты бывают однофазные и трехфазные. Трехфазные установки могут быть выполнены в виде 3х однофазных самостоятельных индукторов с тремя катушками, которые включаются непосредственно в сеть или через трансформатор.
Основное оборудование:
Трансформатор или автотрансформатор с регулированием напряжения.
Индуктор. Для повышения коэффициента использования трансформатора желательно комплектовать установку двумя поочередно работающими индукторами.
Конденсаторная батарея подключается параллельно индуктору. Т.к. индукционные установки характеризуется очень низким коэффициентом мощности (0,2-0,7).
Токопровод, соединяющий индуктор с батареями и с источником питания.
Автоматический регулятор режима работы печи.
Установки промышленной частоты мощностью до 300 кВА могут подключаться непосредственно к сети 0,4 кВ. Более мощные установки подключаются к сети 6, 10 кВ через понизительные печные трансформаторы с регулированием напряжения (400-1000 кВА – ПБВ, более 1000 – РПН).
Печи повышенной частоты вместо силового трансформатора содержат преобразователь частоты.
17.1. Как проверить выбранное сечение кабеля по термической стойкости
Определим
Smin кабеля по термической
стойкости

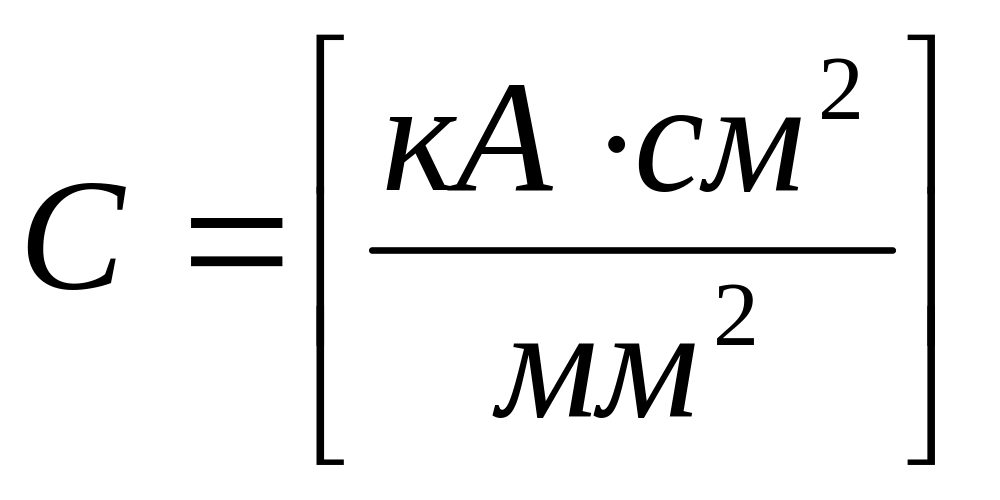

,мм2.
,
tп=tc+tр,
; tc-время
срабатывания, tр-
время уставки., С- табличное значение.
17.2. Область применения и суть метода коэф. Использования светового потока
При расчете по этому методу световой поток ламп в каждом светильнике, необходимый для создания заданной минимальной освещенности (норма освещенности — Ен), определяется по
ф
ормуле

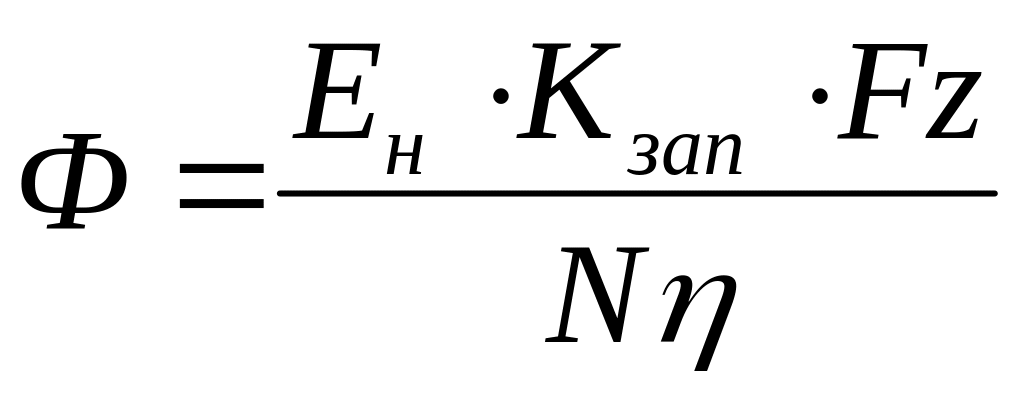

где Кзап—коэффициент запаса; F—площадь освещаемой поверхности, м2; z=Eср/EH — коэффициент минимальной освещенности; ЕСр — средняя освещенность, лк N —число светильников; — коэффициент использования светового потока источника света, доли единиц.
По значению Ф выбирается стандартная лампа так, чтобы ее поток отличался от расчетного значения Ф на 10—20 %. При невозможности выбора источника света с таким приближением корректируется число светильников.
Применяется при равномерной освещенной горизонтальной поверхности, при отсутствии затемняющих предметов. Используются коэффициенты отражения от стен и потолка.
