  1. Контрольные вопросы

  1. Назначение и характеристика вихревого счетчика СВГ.М (датчика расхода ДРГ.М.)

  2. Принцип работы датчика ДРГ.М.

  3. Определение расхода по частоте выходного сигнала датчика.

  4. Способы преобразования вихревых колебаний в электрический выходной сигнал.

  5. Функции, выполняемые счетчиком (СВГ.М).

  6. Условия поверки и устройство установки поверочной газовой (УПГ).

  7. Варианты установки датчика ДРГ.М на трубопроводе.

  8. Виды погрешностей и выводы о дальнейшей пригодности прибора к эксплуатации.

  1. Список литературы

  1. Абрамов Г.С., Барычев А.В., Зимин М.И. Практическая расходометрия в промышленности.-М.: ОАО « ВНИИОЭНГ» 2000.-472с.

  2. Абрамов Г.С., Барычев А.В. Практическая расходометрия в нефтяной промышленности. – М.: ОАО «ВНИИОЭНГ», 2002. – 460 с.

Приложение а

Обозначение

d, мм

ДРГ.М-160

25

ДРГ.М-400

40

Рисунок А.1 - Датчик расхода газа ДРГ.М-160, -400. Общий вид

Приложение б

Рисунок Б.1 - Датчик расхода ДРГ.М-800. Общий вид

Приложене в

Рисунок В.1 – Датчик расхода ДРГ.М.

Схема электрическая соединений:

ИП1,ИП2 - источники питания типа Б5-47 (0..30)В 3.233.220 ТУ;

R1- резистор марки С2-23 (31) кОм или аналогичный;

Rн - сопротивление нагрузки токового выхода;

Сч - частотомер типа Ч3-63 ДЛИ2.721.007 ТУ;

В - вольтметр универсальный типа В7-38 Гр2.710.031 ТУ;

Iвых - выходной токовый сигнал; fвых - выходной частотный сигнал.

ПРИЛОЖЕНИЕ Г

Рекомендуемые варианты Не рекомендуемые варианты

Рисунок Г.1 - Варианты установки датчика расхода ДРГ.М

на трубопроводе

ПРИЛОЖЕНИЕ Д

Рисунок Д.1 - Графики зависимости перепада давления от расхода при нормальных условиях ( при давлении 101,3 кПа) на датчиках расхода ДРГ.М при плотности измеряемой среды г = 0,65 кг/м3 (плотность природного газа при нормальных условиях):

1 - ДРГ.М 160,-400;

2 - ДРГ.М-800;

3 - ДРГ.М-1600,-2500,-5000

ПРИЛОЖЕНИЕ Е

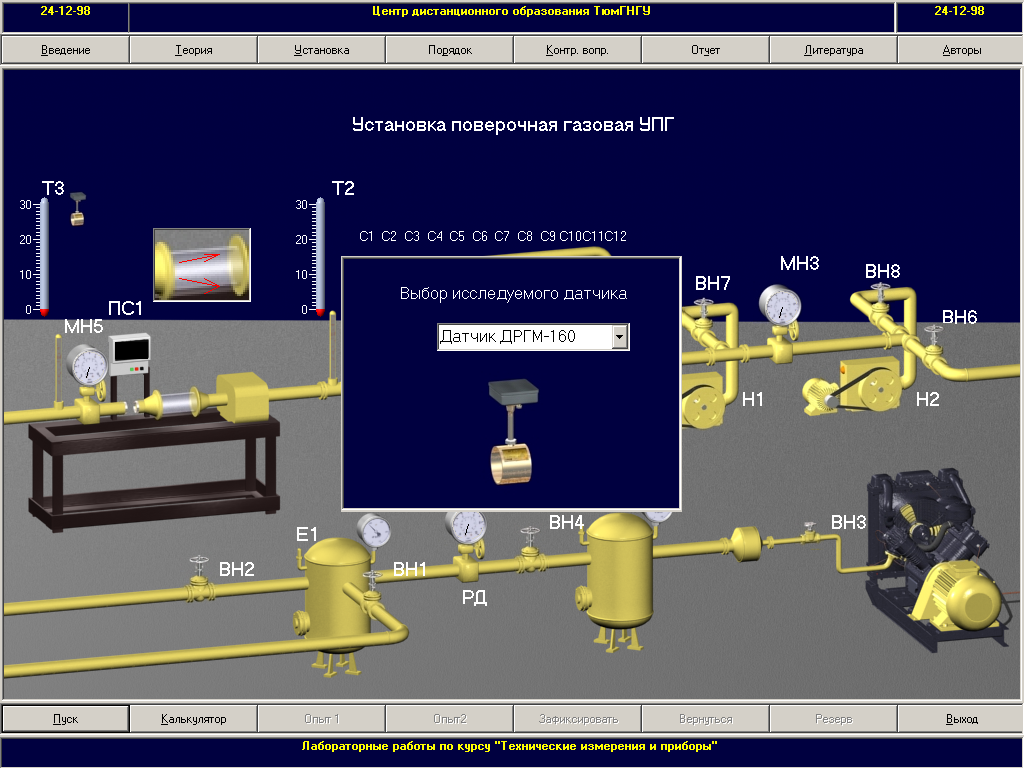

Рисунок Е.1- Выбор исследуемого датчика

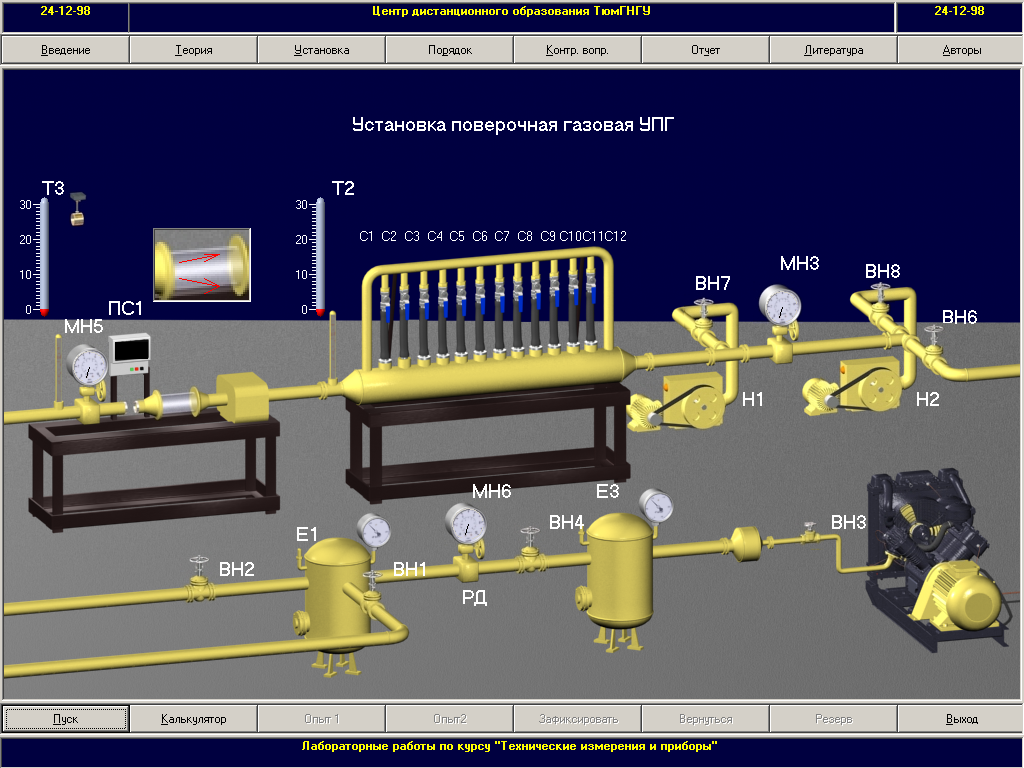

Рисунок Е.2- Установка поверочная газовая

ПРИЛОЖЕНИЕ Ж

Таблица Ж.1 – Истинные значения для датчика ДРГ –160

Номер опыта

1

2

3

4

5

Температура

t, ºC

Qmin,

открытые

сопла:2,3,4,5

литр/сек

γ=±1,5%

0,1 Qmax,

открытые

сопла: 6

литр/сек

γ=±1,0%

0,5 Qmax,

открытые сопла: 6 ,8

литр/сек

γ=±1,0%

0,9 Qmax,

открытые сопла:

6,9

литр/сек

γ=±1,0%

Qmax,

открытые сопла:

6,7,9

литр/сек

γ=±1,5%

10

2,69

4,27

21,03

37,27

45,58

11

2,70

4,27

21,07

37,34

45,67

12

2,70

4,28

21,11

37,42

45,76

13

2,71

4,29

21,16

37,49

45,85

14

2,71

4,30

21,20

37,57

45,94

15

2,72

4,31

21,24

37,64

46,03

16

2,72

4,32

21,28

37,72

46,12

17

2,73

4,32

21,32

37,79

46,22

18

2,74

4,33

21,37

37,87

46,31

19

2,74

4,34

21,41

37,94

46,40

20

2,75

4,35

21,45

38,02

46,50

21

2,75

4,36

21,50

38,10

46,59

22

2,76

4,37

21,54

38,17

46,68

23

2,76

4,38

21,58

38,25

46,78

24

2,77

4,39

21,63

38,33

46,87

25

2,77

4,49

21,67

38,40

46,97

26

2,78

4,40

21,71

38,48

47,06

27

2,79

4,41

21,76

38,56

47,16

Примечания: 2-9 – номера сопел, которые должны быть открыты. Остальные сопла должны быть закрыты.

ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Ж

Таблица Ж.2 – Истинные значения для датчика ДРГ.М –400

темепратура

t, ºC

Qmin,

Открытые

сопла:4,5,6

литр/сек

γ=+1,5%

0,1 Qmax,

открытые

сопла:6,7

литр/сек

γ=+1,0%

0,5 Qmax,

открытые сопла:10

литр/сек

γ=+1,0%

0,9 Qmax,

открытые сопла:7,9,10

литр/сек

γ=+1,0%

Qmax,

открытые сопла:10,11

литр/сек

γ=+1,5%

10

5,62

12,57

54,66

96,0

110,0

11

5,63

12,60

54,77

95,2

110,2

12

5,64

12,62

54,88

96,4

110,4

13

5,65

12,65

54,99

96,5

110,6

14

5,66

12,67

55,10

96,7

110,9

15

5,67

12,70

55,20

96,9

111,1

16

5,68

12,72

55,31

97,1

111,3

17

5,69

12,75

55,43

97,3

111,5

18

5,71

12,77

55,54

97,5

111,8

19

5,72

12,80

55,65

97,7

112,0

20

5,73

12,83

55,76

97,9

112,2

21

5,74

12,85

55,87

98,1

112,4

22

5,75

12,88

55,98

98,3

112,7

23

5,76

12,90

56,10

98,5

112,9

24

5,78

12,93

56,21

98,7

113,1

25

5,79

12,96

56,32

98,9

113,3

26

5,80

12,98

56,44

99,1

113,6

27

5,81

13,01

56,55

99,3

113,8

ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Ж

Таблица Ж.3 – Истинные значения для датчика ДРГ.М –800

Номер опыта

№1

№2

№3

№4

№5

t, ºC

Qmin,

Открытые

сопла:6,7

литр/сек

γ=+1,5%

0,1 Qmax,

открытые

сопла:6,8

литр/сек

γ=+1,0%

0,5 Qmax,

открытые сопла:10,11

литр/сек

γ=+1,0%

0,9 Qmax,

открытые сопла:9,10,11,12

литр/сек

γ=+1,0%

Qmax,

открытые сопла:8,9,10,

11,12

литр/сек

γ=+1,5%

10

12,57

21,03

110,0

198,8

215,6

11

12,60

21,07

110,2

199,2

216,0

12

12,62

21,11

110,4

199,6

216,5

13

12,65

21,16

110,6

200,0

216,9

14

12,67

21,20

110,9

200,4

217,3

15

12,70

21,24

111,1

200,8

217,7

16

12,72

21,28

111,3

201,2

218,2

17

12,75

21,32

111,5

201,6

218,6

18

12,77

21,37

111,8

202,0

219,1

19

12,80

21,41

112,0

202,4

219,5

20

12,83

21,45

112,2

202,8

219,9

21

12,85

21,50

112,4

203,2

220,4

22

12,88

21,54

112,7

203,6

220,8

23

12,90

21,58

112,9

204,1

221,3

24

12,93

21,63

113,1

204,5

221,7

25

12,96

21,67

113,3

204,9

222,2

26

12,98

21,71

113,6

205,3

222,6

27

13,01

21,76

113,8

205,7

223,1

Методические указания по выполнению лабораторной работы «Изучение принципа действия вихревых счётчиков расхода и их поверка» для студентов направления 220200 «Автоматизация и управление» и специальности 220301 « Автоматизация технологических процессов и производств» всех форм обучения.

Составители: к.т.н., доцент В.А. Овчинникова

ассистент Н.В.Лапик

ассистент Н.А. Фролова

Подписано к печати

Заказ №

Формат 60/84 1/16

Отпечатано на RISO GR 3750

Бум.писч. №1

Уч.изд.л.

Усл.печ.л. 1,5

Тираж 150 экз.
