Ответственность персонала за соблюдение ябр и ттназ

Широкая автоматизация только повышает роль оператора, поскольку автоматически усложняет обстановку. Трудно представить, как поведёт себя автомат при выходе из строя какого-либо своего узла.

Поэтому от оператора требуется творческое и инициативное исполнение обязанностей, чтобы он смог разумно и правильно действовать в нетривиальной обстановке.

Водоподготовка

Главная цель водоподготовки — свести до минимума процесс коррозии в контурах и системах ЯЭУ для сохранения герметичности оболочек ТВэл, снижения накипеобразования на поверхностях теплообмена (холодильники, парогенераторы), снижения наведённой активности в 1 и 3 контурах за счёт продуктов коррозии.

Источники коррозии

Кислород О₂

Коррозия — это процесс соединения металла в активной зоне с кислородом, в результате которого образуется различного рода окислы.

Рабочая среда 1, 2 и 3 контуров — вода высокой степени чистоты. В ней хорошо растворяется воздух, в котором около 20 % О₂. При атмосферном давлении и температуре 20 °С концентрация О₂ составляет ≈ 9 мг/л при норме 0.02 мг/л.

При температурах, близких к температурам кипения, растворимость газов падает практически до нуля. Поэтому подпитка 1, 2 и 3 контуров предусматривается из КПС.

При подпитке необескислороженной водой необходимо добавлять в воду гидразин-гидрат N₂H₄, который интенсивно поглощает кислород по реакции:

Другой путь попадания кислорода в 1 контур — через недостаточно чистый азот в системе ГВД в компенсаторах объёма. Даже при малом динамическом обмене воды между 1 контуром и КО при отклонении качества N₂ от нормы (99.9 % по объёму) может повышаться концентрация О₂ в воде 1 контура.

При высокой температуре и давлении в 1 контуре происходит коррозия металла и без кислорода по реакции:

Плёнка окиси железа образует прочную плёнку, тормозящую дальнейшую коррозию.

При попадании кислорода в 1 контур происходит следующее:

• образуется окисел Fe₂O₃, который разрушает плёнку из Fe₃O₄ и способствует резкому ускорению коррозии;

• образуется азотная кислота под воздействием (n,γ)-излучения реактора:

Кислая среда усиливает процессы коррозии. Для количественного определения степени кислотности или щелочности среды используется показатель рН:

• pH < 7 — среда кислая;

• pH = 7 — среда нейтральная;

• pH > 7 — среда щелочная.

Для создания и поддержания щелочной среды в воду вводят аммиак NH₄OH. Из аммиака под воздействием (n,γ)-излучения получается водород:

Образующийся при этом водород также служит средством борьбы с кислородом:

Хлор Cl₂

Хлор в воде 1 контура при высоких температурах и давлениях вызывает межкристаллитную коррозию и приводит к растрескиванию нержавеющей стали.

Норма хлора в воде 1 контура — не более 0.05 мг/л.

Ионно-обменные фильтры

Очистка воды 1, 2 и 3 контуров от солей, кислот, щелочей осуществляется в фильтрах с ионообменными смолами. Они хорошо очищают воду при температурах до 60 °С.

Приложения

Таблица Менделеева Д. И.

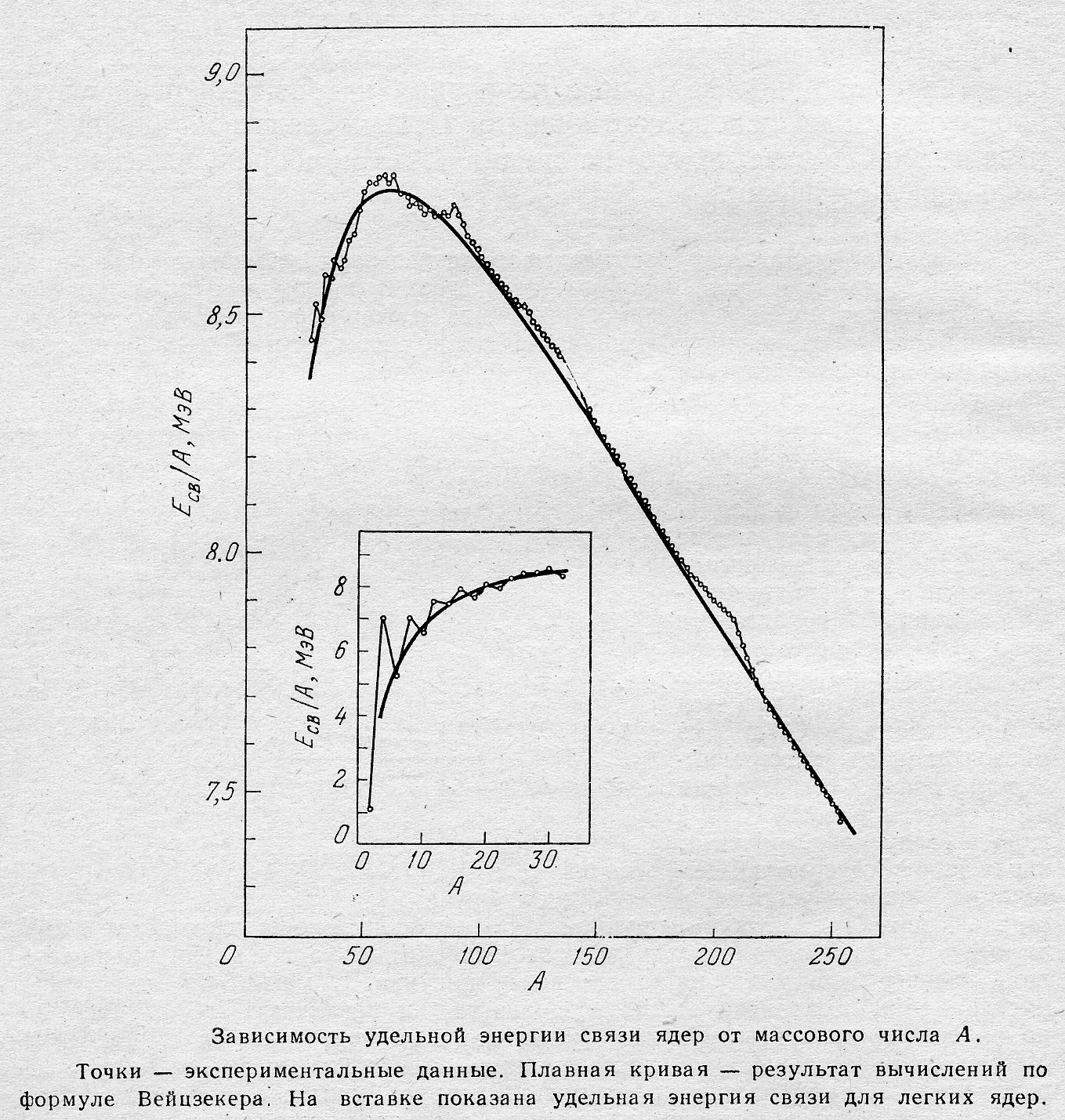

Зависимость удельной энергии связи ядер от массового числа А

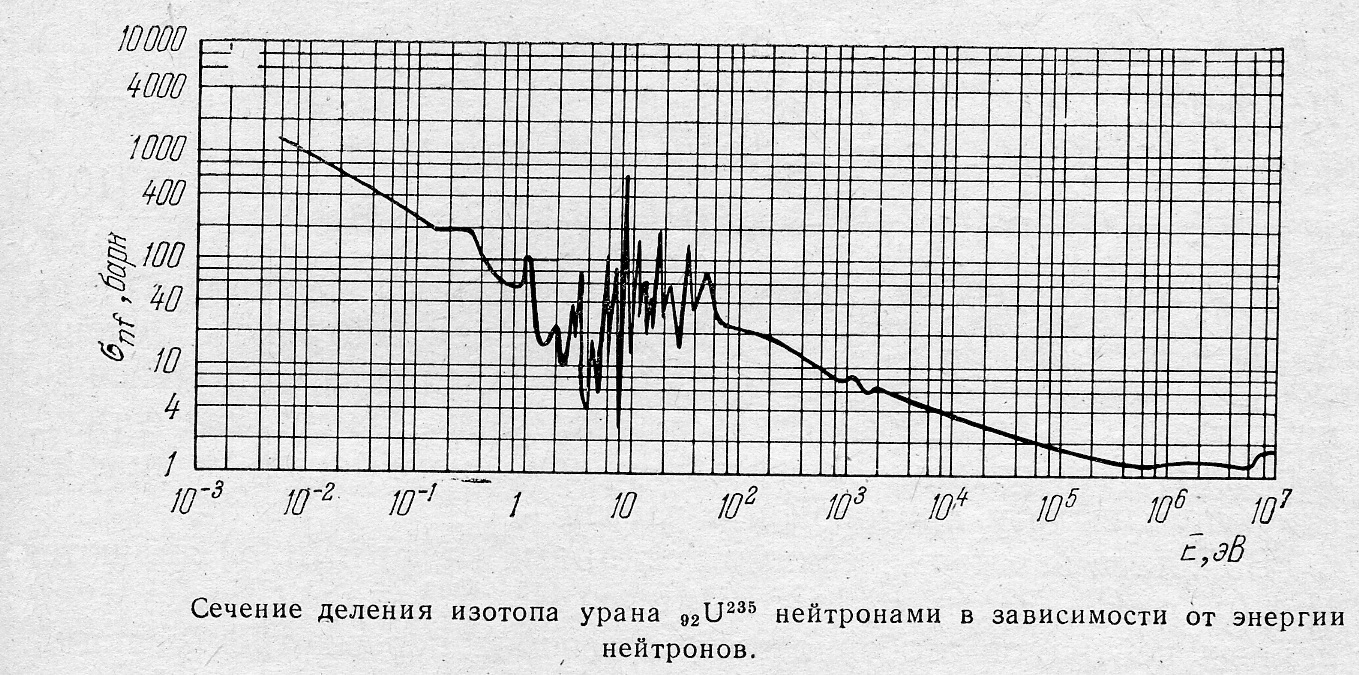

Сечение деления U²³⁵ нейтронами в зависимости от энергии нейтронов

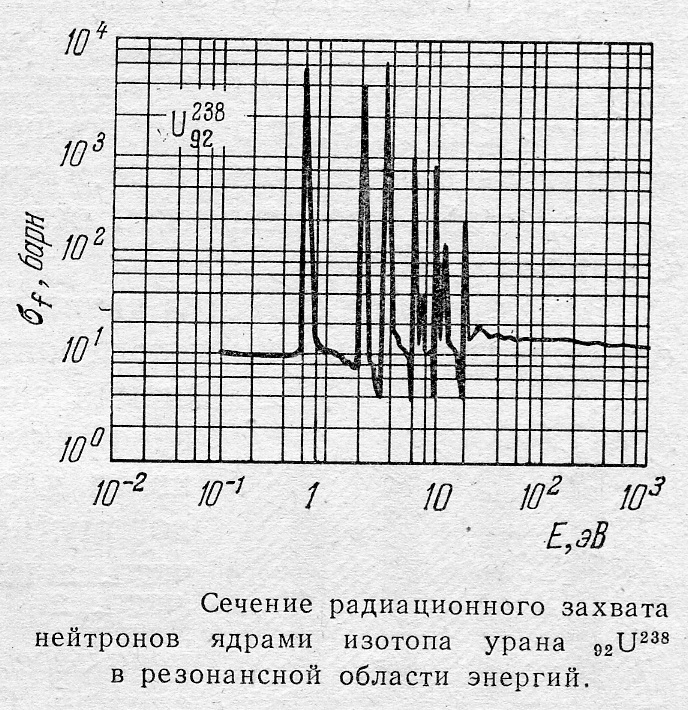

Сечение радиационного захвата нейтронов ядрами U²³⁸ в резонансной области энергий

Выход запаздывающих нейтронов и период полураспада

Период полураспада, сек	Число запаздывающих нейтронов на деление
	U233	U235	Pu239	Th232	U238
56	0,0006	0,0005	0,0020	0,0017	0,0005
23	0,0020	0,0035	0,0018	0,0074	0,0056
6.2	0,0017	0,0031	0,0013	0,0077	0,0067
2.3	0,0018	0,0062	0,0020	0,0221	0,0160
0.61	0,0003	0,0018	0,0005	0,0085	0,0093
0.23	0,0002	0,0007	0,0003	0,0021	0,0031
Полное число запаздывающих нейтронов на деление	0,0066	0,0158	0,0061	0,0496	0,0412
Число запаздывающих нейтронов на нейтрон деления	0,0026	0,0064	0,0021	0,022	0,0157

Данные для U²³³, U²³⁵ и Pu²³⁹ приведены для деления их тепловыми нейтронами, но они не сильно отличаются от случая деления быстрыми нейтронами. Для Th²³² и U²³⁸ результаты даны при делении их быстрыми нейтронами. Остальные группы запаздывающих нейтронов или обладают очень малым выходом, или не были подтверждены.

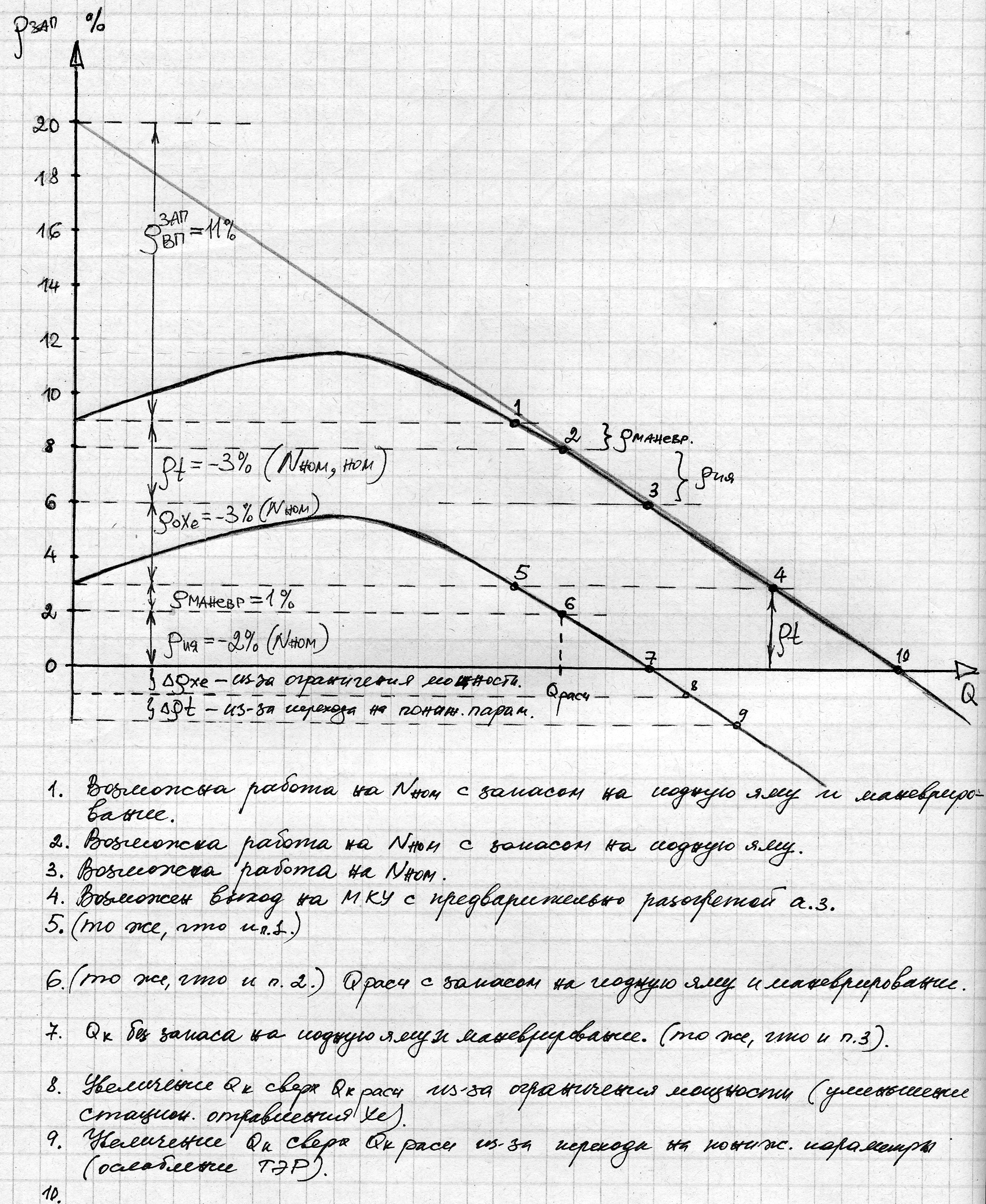

Кривая энерговыработки

Кривая энерговыработки в абсолютных величинах реактивности

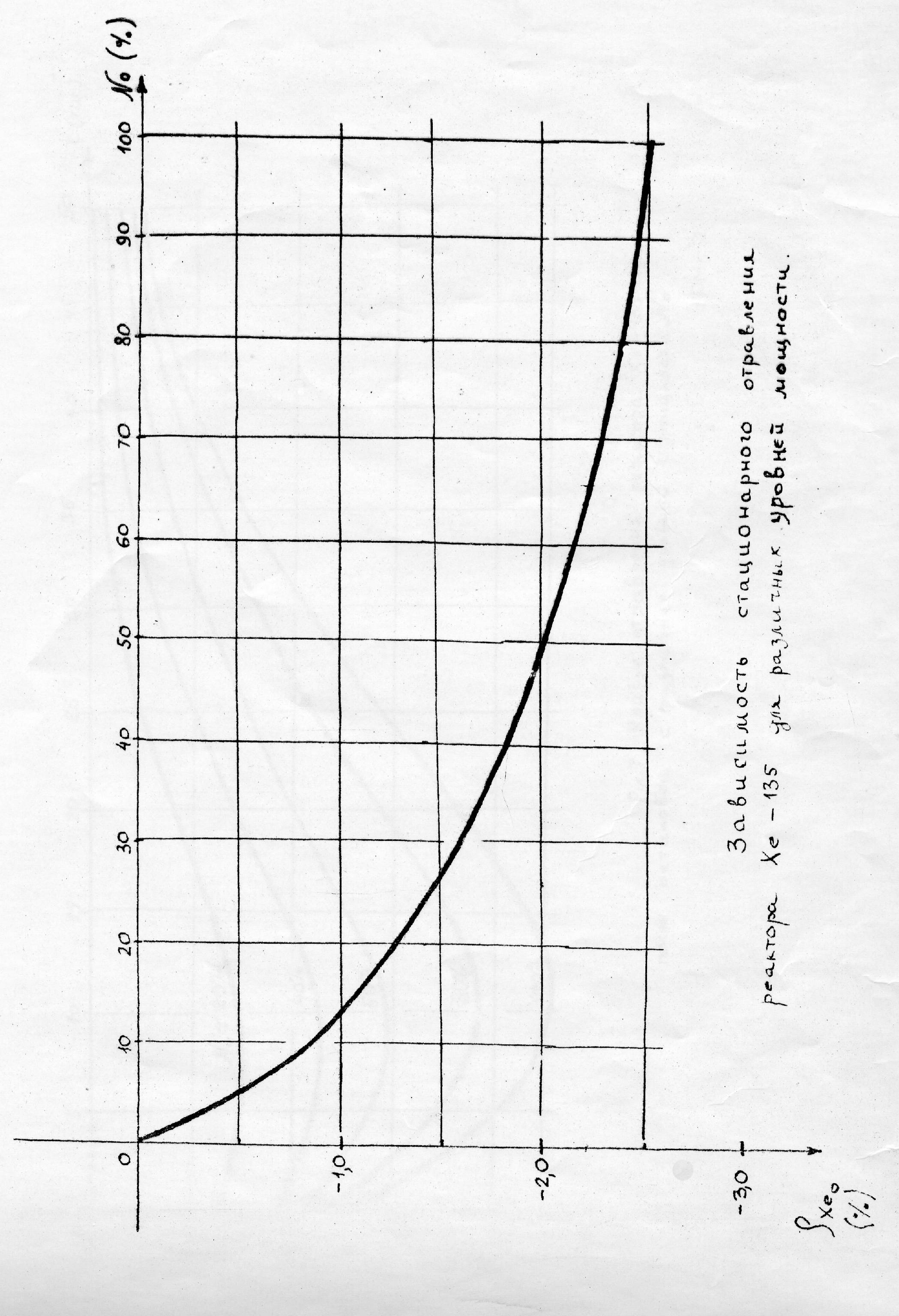

Зависимость стационарного отравления реактора Xe¹³⁵ для различных уровней мощности

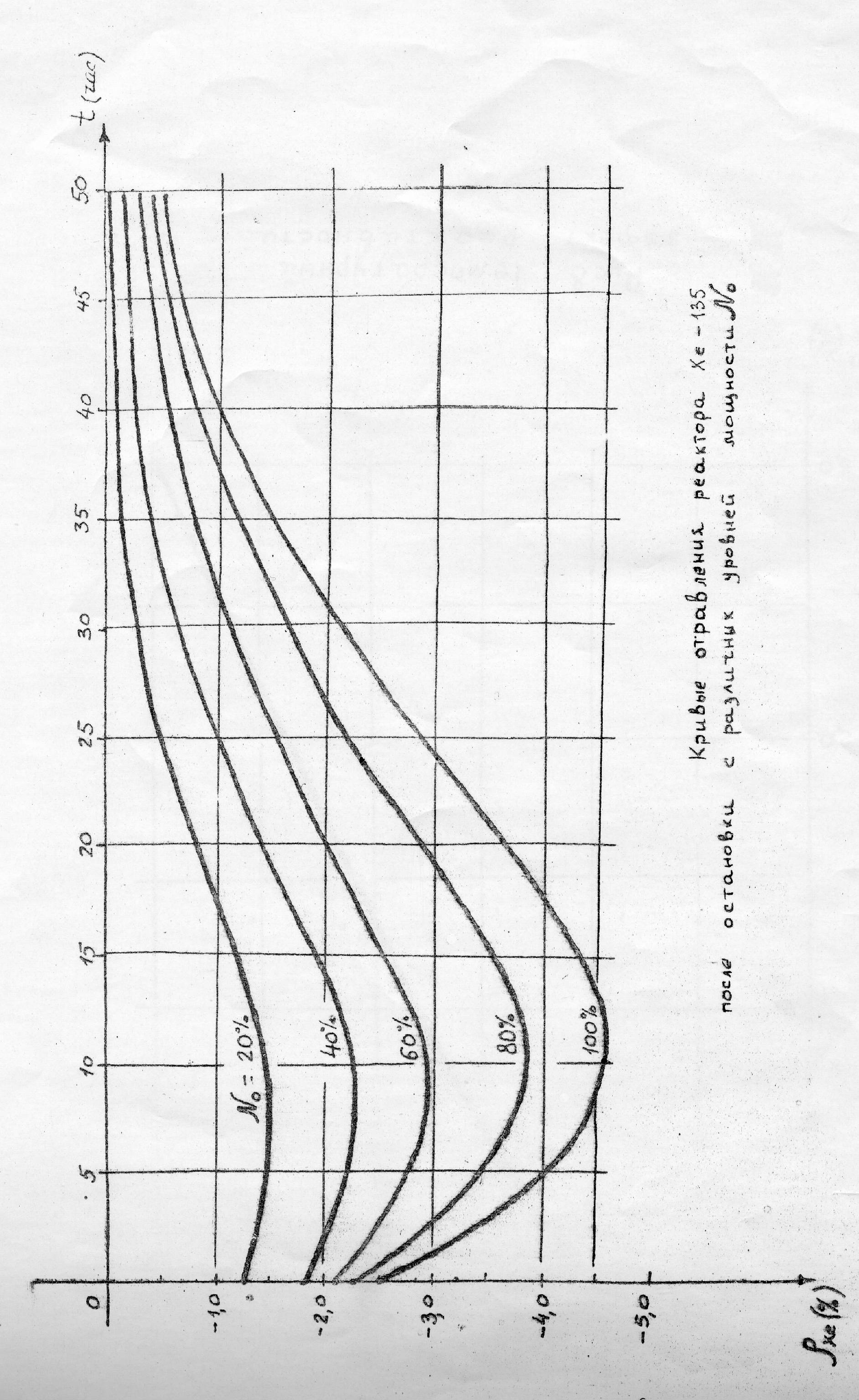

Кривые отравления реактора Xe¹³⁵после остановки с различных уровней мощности

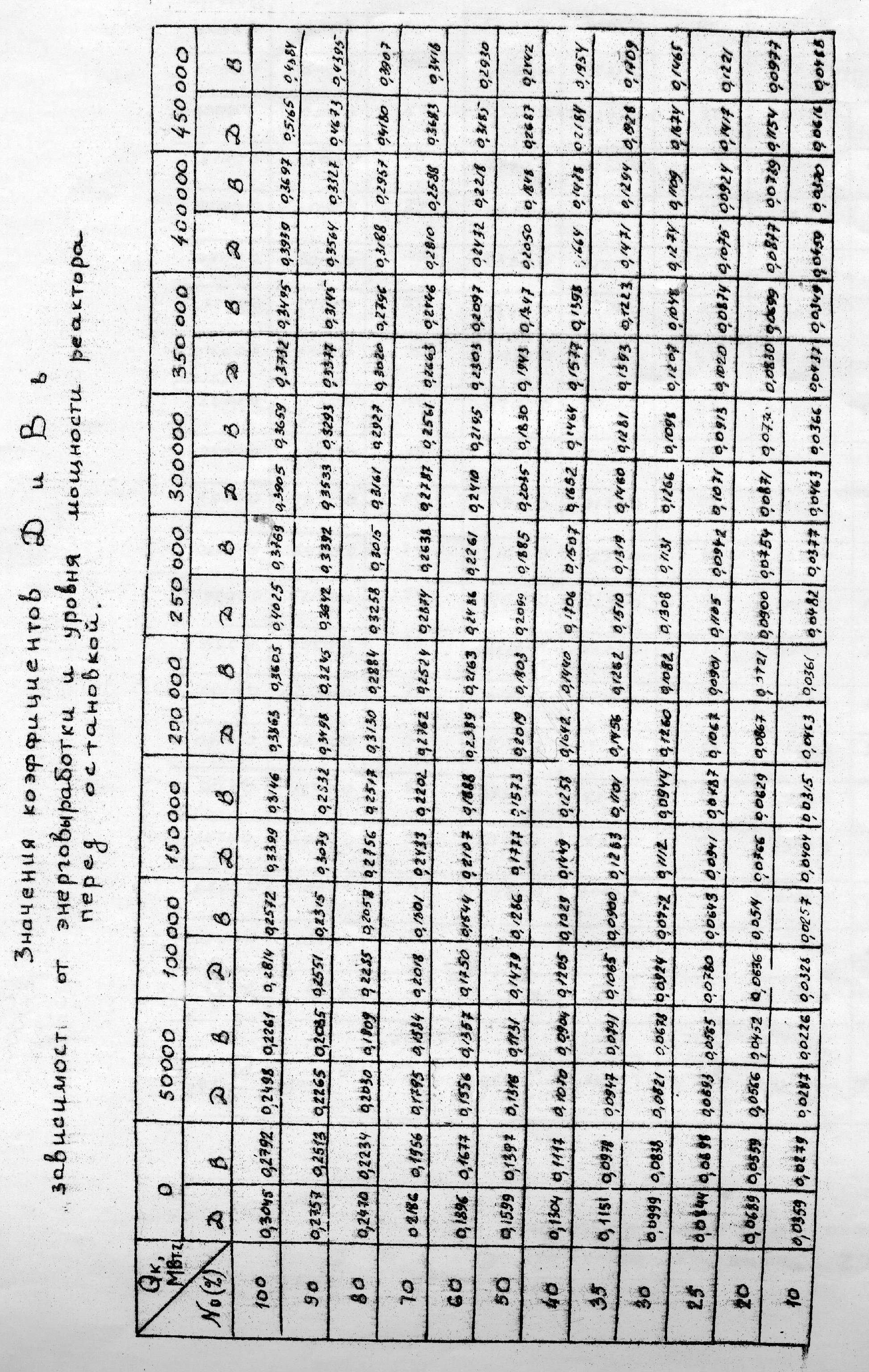

Значения коэффициентов B и D в зависимости от энерговыработки и уровня мощности реактора перед остановкой

(для расчёта отравления реактора Xe¹³⁵)

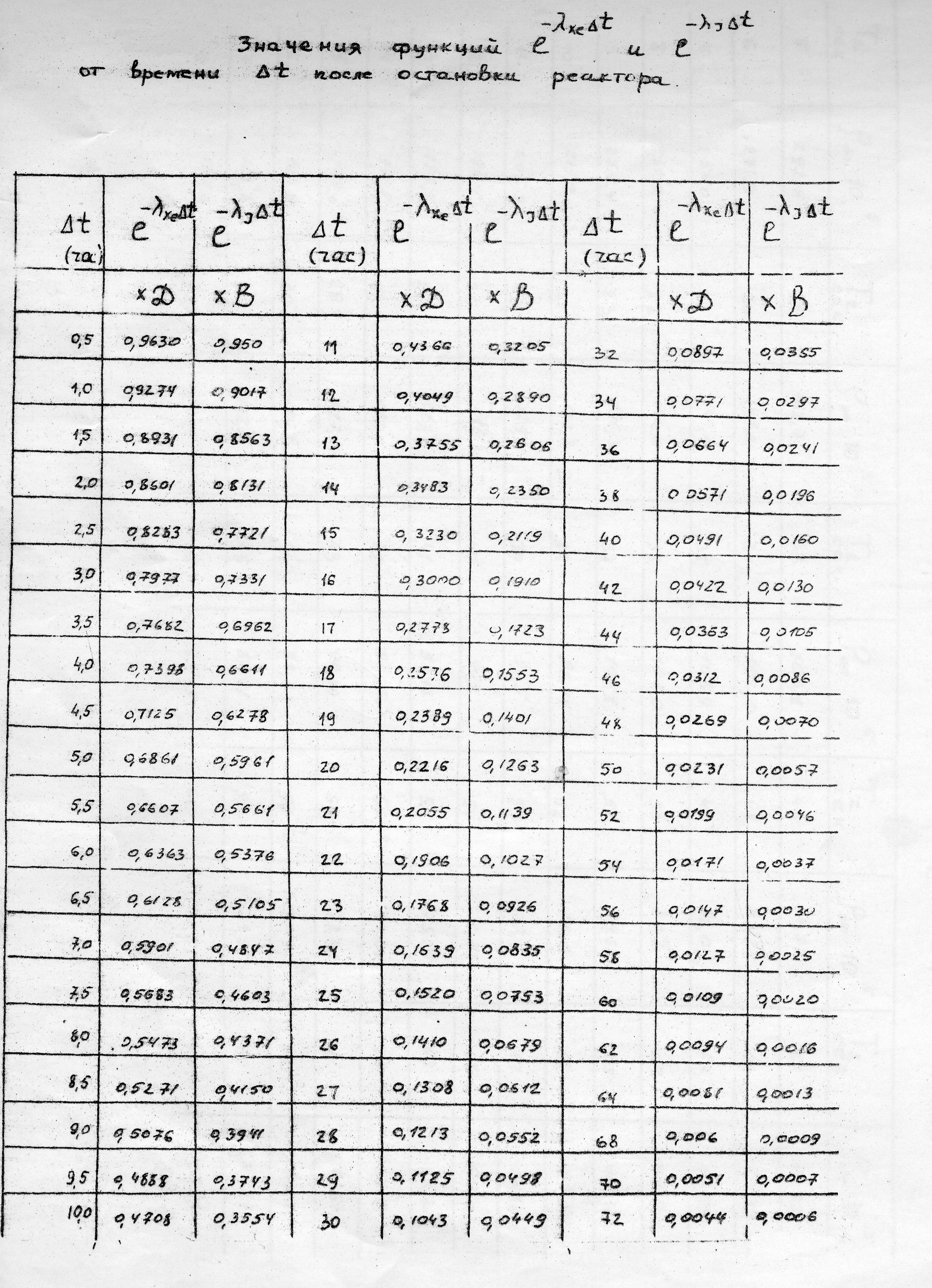

Значения функций и от времени Δt после остановки реактора

(для расчёта отравления реактора Xe¹³⁵)

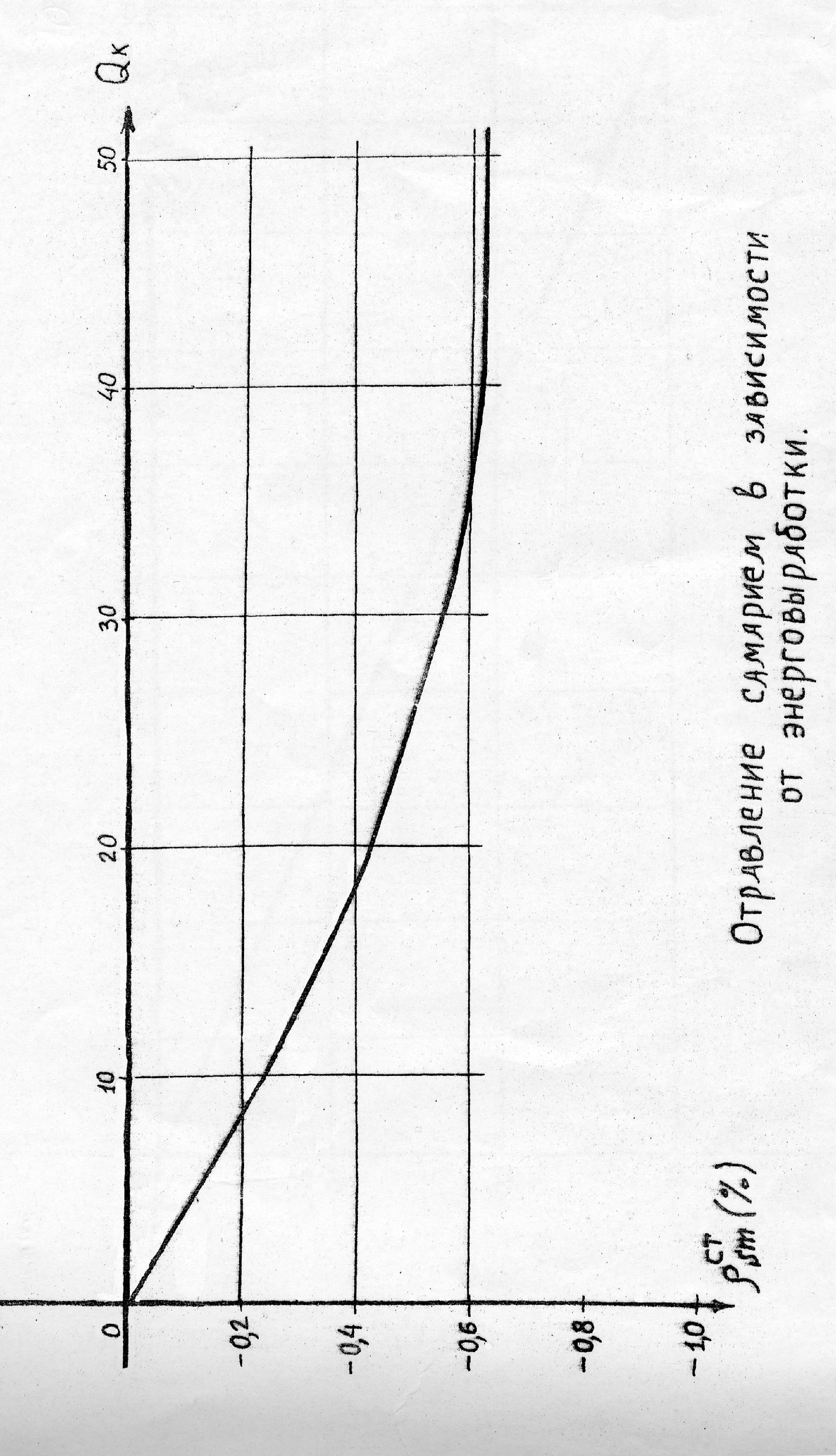

Отравление Sm¹⁴⁹ в зависимости от энерговыработки

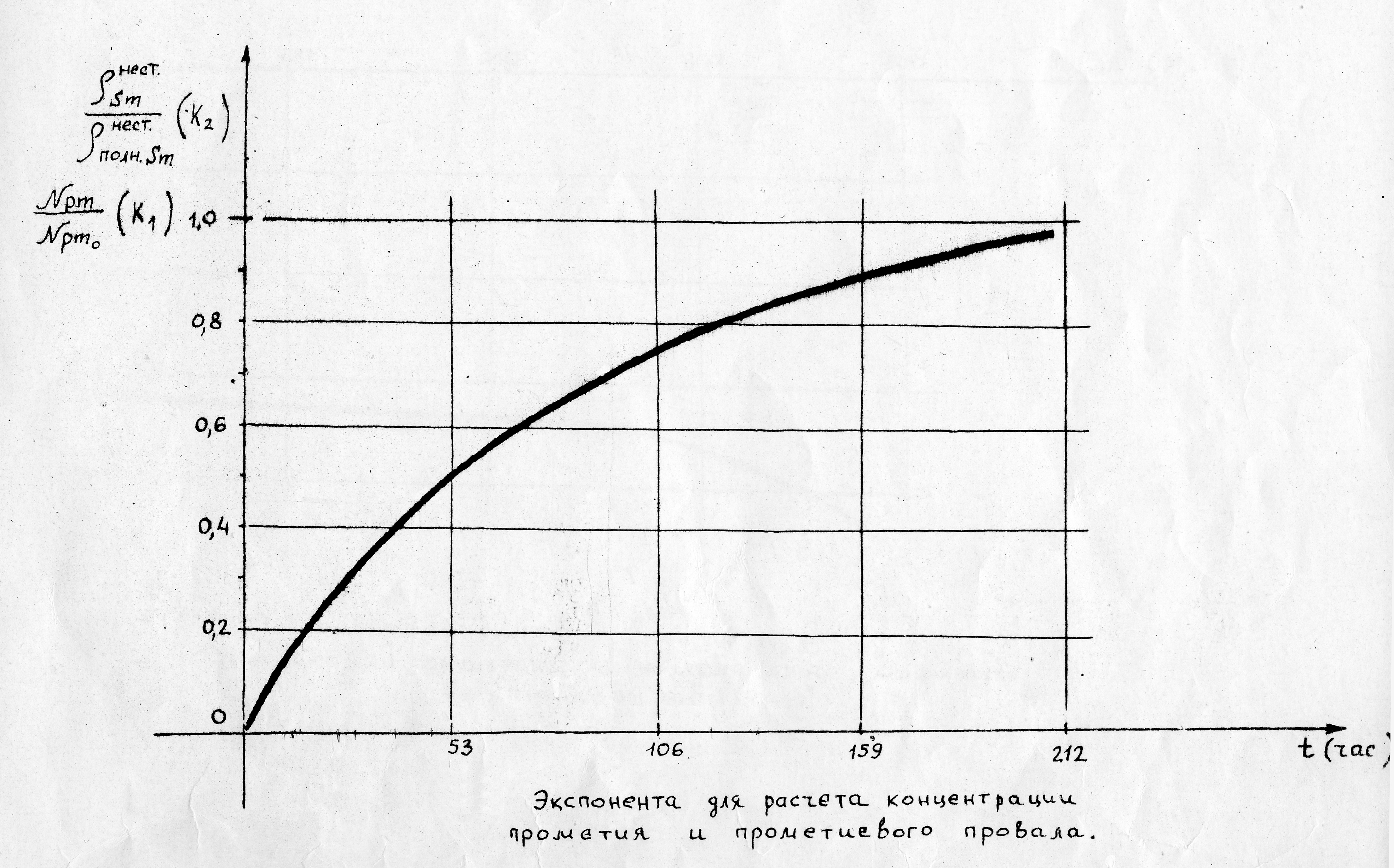

График зависимости от времени после остановки реактора

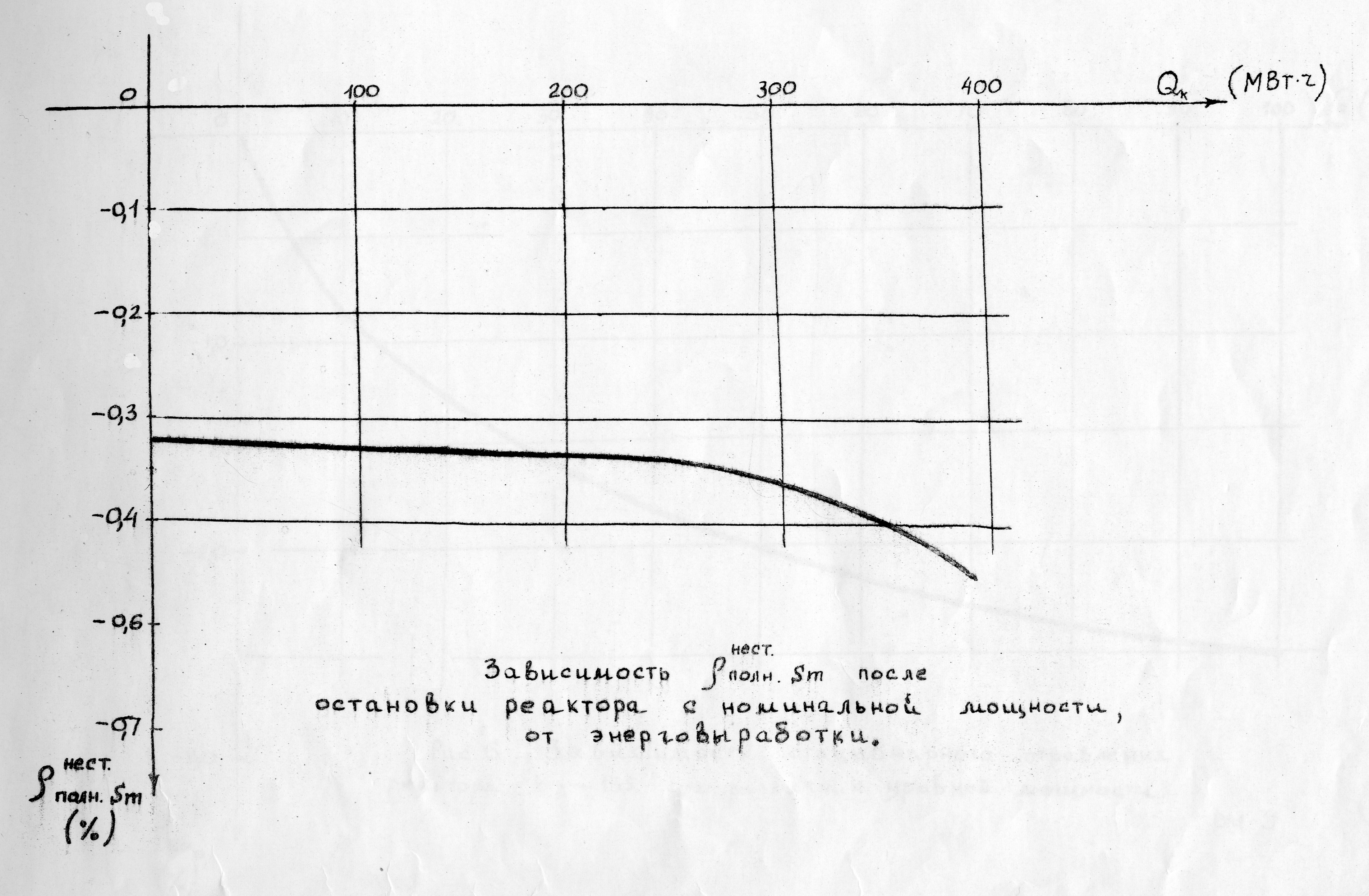

График зависимости полного нестационарного отравления Sm¹⁴⁹ от энерговыработки

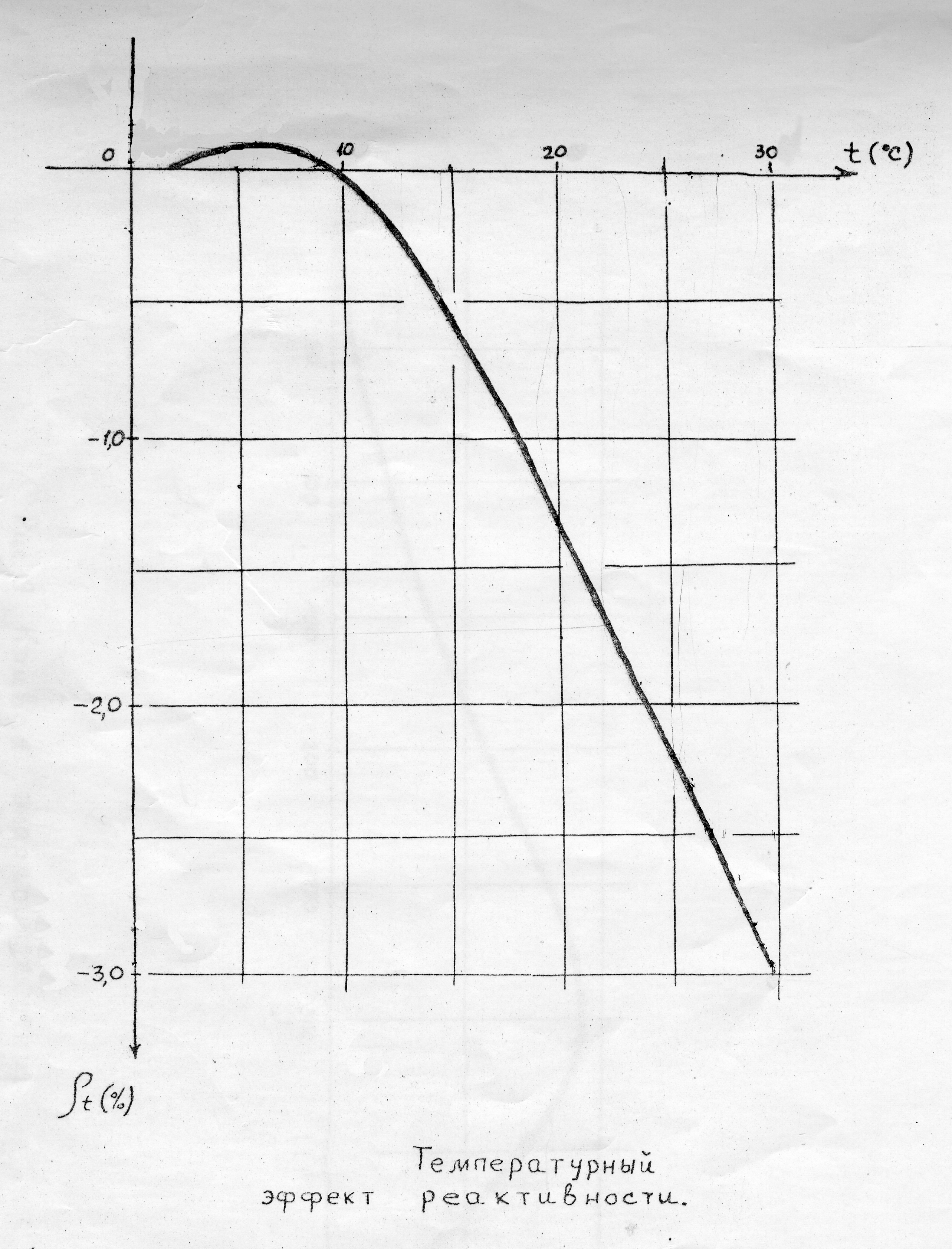

Температурный эффект реактивности

(зависимость изменения реактивности реактора от средней температуры активной зоны)

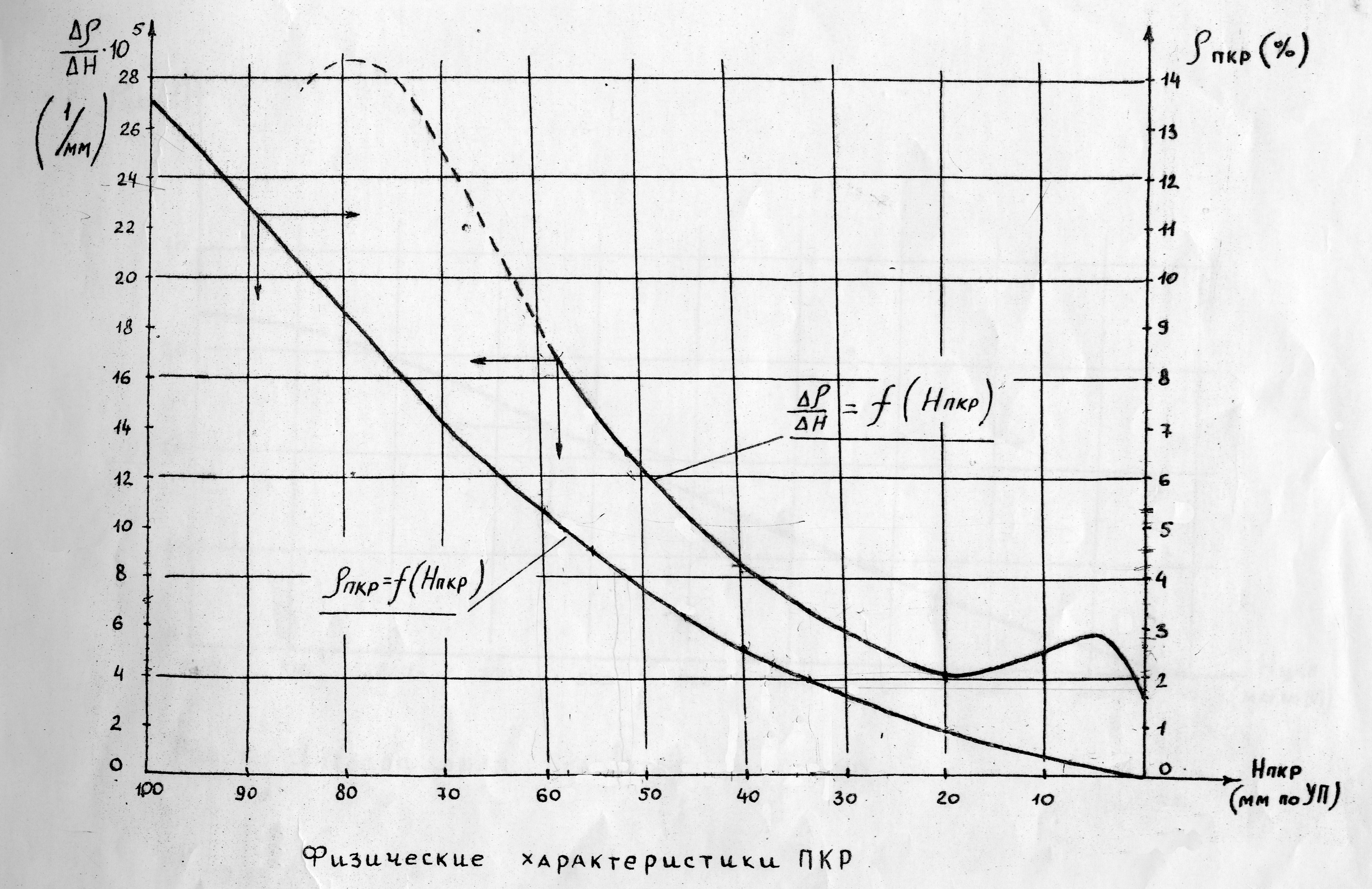

Дифференциальная и интегральная характеристика ПКР

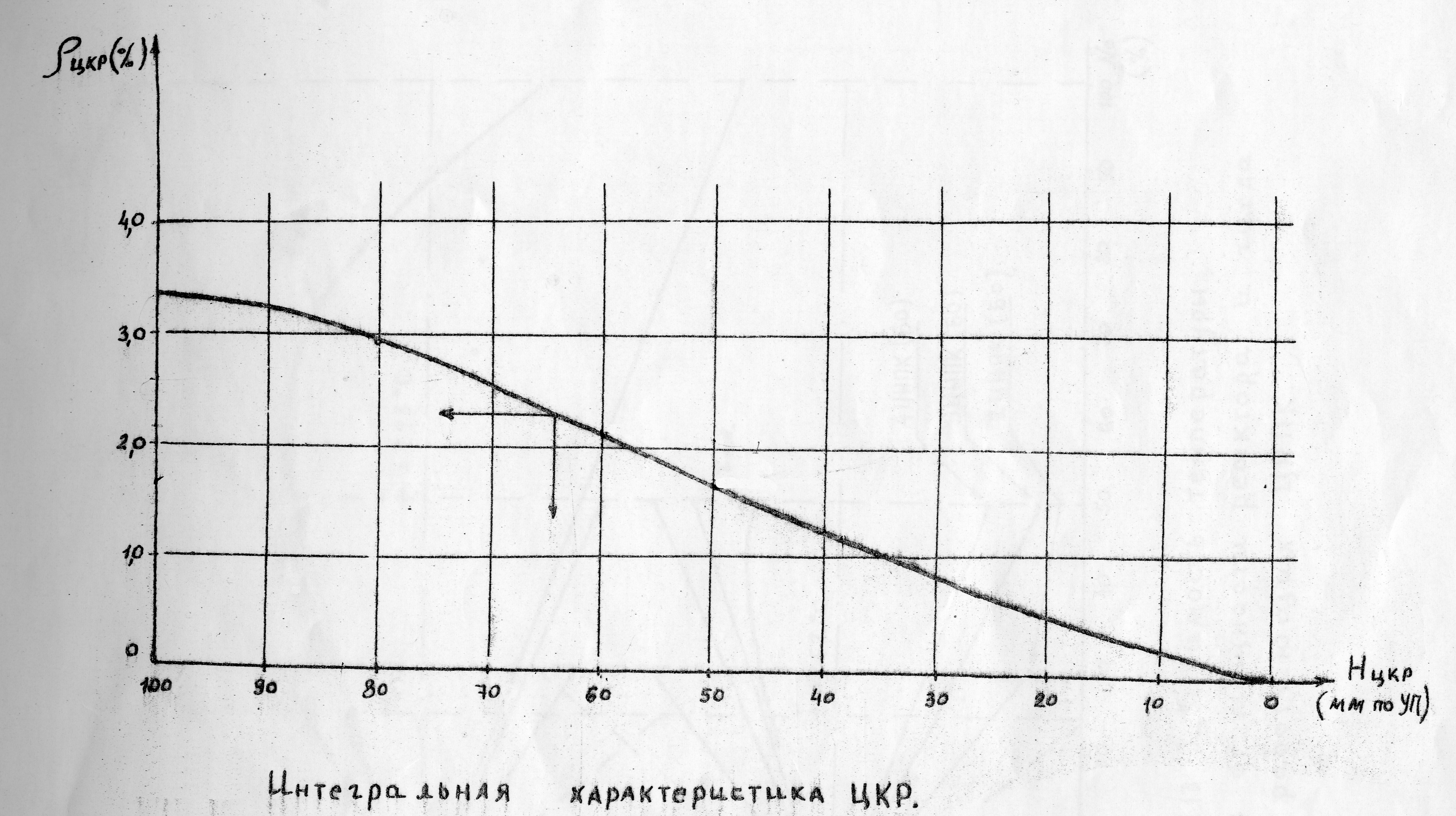

Интегральная характеристика ЦКР

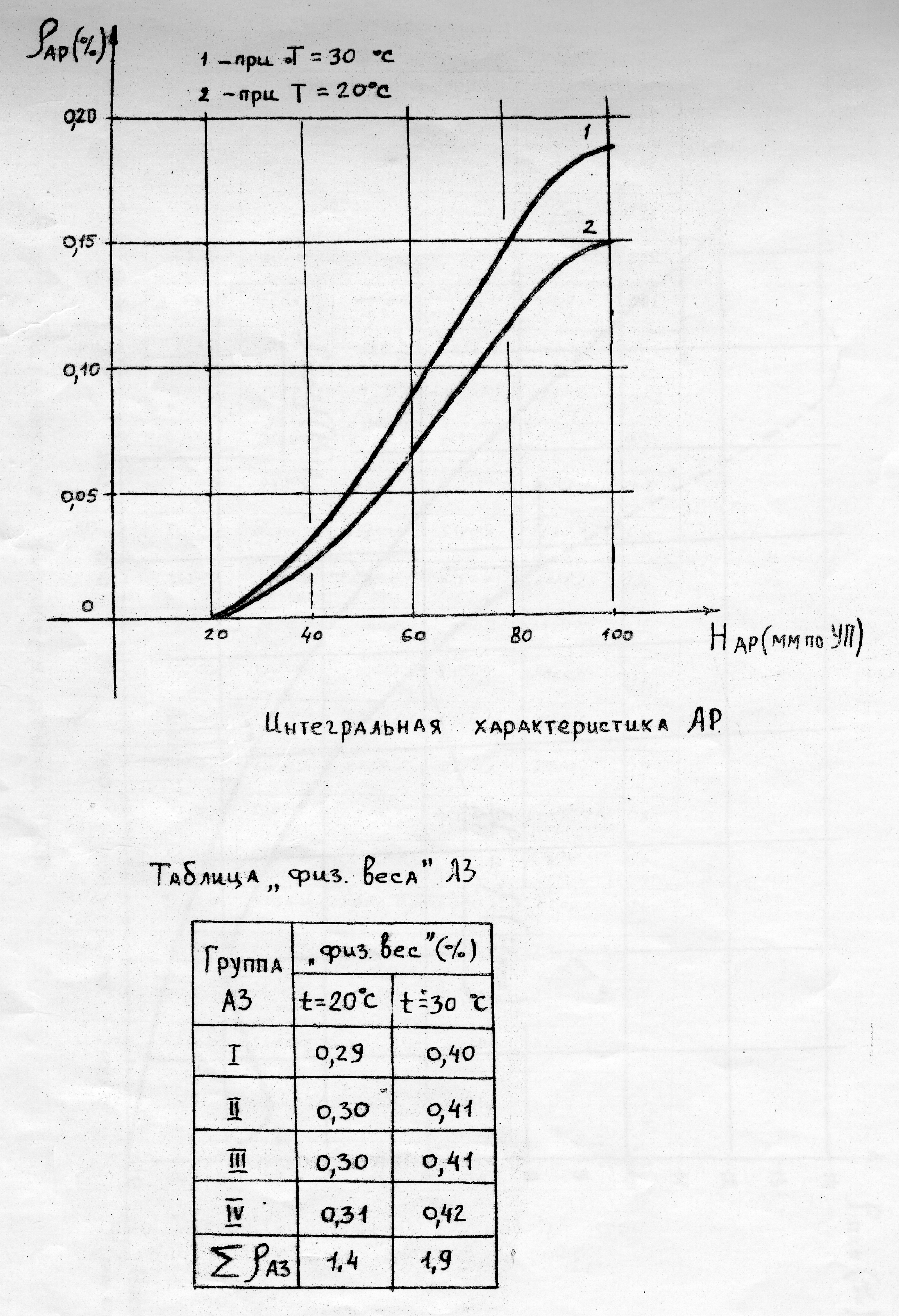

Интегральная характеристика АР и физический вес АЗ
