4.5. Исследование однополосной ам с подавленной несущей
4.5.1. Составить уравнение модулированного сигнала с любой боковой составляющей для этого вида модуляции.
4.5.2. Используя приложения EXCEL или MathCad, рассчитать и построить временны́е зависимости модулирующего и модулированного напряжений подобно тому, как это приведено на рис. 2. Отметить на этих графических зависимостях значения амплитудно-частотных параметров. Провести сравнительный анализ временны́х зависимостей этого вида модуляции с предыдущими.
4.5.3. Рассчитать амплитудно-частотные параметры спектральных составляющих исследуемого вида модуляции. Изобразить графически в удобном масштабе спектр модулированного колебания.
4.5.4. Рассчитать среднее значение мощности, переносящей информацию, для исследуемого вида модуляции.
4.5.5. Рассчитать пиковое значение мощности, переносящей информацию, для исследуемого вида модуляции.
4.5.6. Рассчитать коэффициент использования пиковой мощности, переносящей информацию, для исследуемого вида модуляции.
4.5.7. Определить коэффициент использования средней мощности передатчика для исследуемого вида модуляции.
4.5.8. Определить энергетический выигрыш между АМ и SSB модуляцией, получаемый за счёт сужения полосы спектра. Сделать выводы.
4.6. Сравнительные оценки видов модуляции
4.6.1. По результатам моделирования построить график изменения КИПМП для разных видов модуляции в порядке их исследования. Сделать выводы.
4.6.2. По результатам моделирования построить график изменения КИСрМП для разных видов модуляции в порядке их исследования. Сделать выводы.
4.7. Исследование телеграфного режима в радиосвязи
4.7.1. Определить максимальную частоту манипуляции.
4.7.2. Определить ширину спектра сигнала в телеграфном режиме при условии ограничения его тремя гармониками по обе стороны от несущей. Сравнить полученное значение с шириной спектра для радиотелефонии. Сделать вывод.
4.8. Экспериментальное исследование двухполосной ам с полной несущей
4.8.1. Собрать установку для экспериментального исследования амплитудной модуляции по схеме, изображенной на рис. 3.

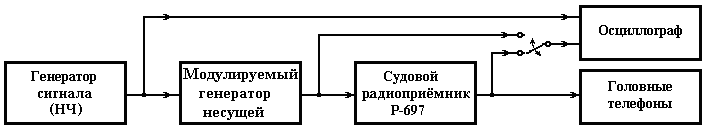

Рис. 3. Схема установки для экспериментального исследования АМ
4.8.2. Используя документацию на генераторы и шкалу осциллографа, установить следующие параметры сигналов:
– частота модулирующего колебания – в соответствии с индивидуальным заданием;
– амплитуда модулирующего колебания – 1 В;
– частота модулируемого колебания – в соответствии с индивидуальным заданием;
– амплитуда модулируемого колебания – в соответствии с индивидуальным заданием;
– коэффициент амплитудной модуляции – рассчитанный в п.4.2.2.
4.8.3. Зарисовать осциллограммы модулирующего, модулируемого и модулированного колебаний с общей осью времени. Сравнить полученные осциллограммы с графическими зависимостями, построенными в п.4.2.12. Сделать выводы.
4.8.4. Используя документацию на приёмник Р-697, подготовить его к радиоприёму двухполосного АМ колебания с полной несущей.
4.8.5. Подать АМ колебание на вход радиоприёмника. Используя документацию на приёмник Р-697, настроить радиоприёмник на входной сигнал. Выставить на приёмнике параметры, удобные для прослушивания демодулированного колебания.
4.8.6. Подать на вход осциллографа напряжение с выхода радиоприёмника и зарисовать осциллограмму на том же графике, что и осциллограммы в п. 4.8.3.
4.8.7. Сравнить осциллограммы и сделать вывод о назначении амплитудной модуляции и функции радиоприёмника.
5. СОДЕРЖАНИЕ ОТЧЕТА.
Название работы.
Цель работы.
Результаты моделирования.
Схема измерительной установки.
Параметры сигналов и результаты экспериментального исследования.
Графические зависимости.
Выводы.
6. КОНТРОЛЬНЫЕ ВОПРОСЫ.
1. По каким признакам классифицируются радиосигналы?
2. Перечислите параметры радиосигнала.
3. Укажите связь между круговой и циклической частотами.
4. Объясните физический смысл модуляции.
5. Чем характерна двухполосная амплитудная модуляция с полной несущей?
6. Что такое спектр модулированного колебания?
7. Чем характерна однополосная амплитудная модуляция с подавленной несущей?
8. Чем характерна балансная амплитудная модуляция?
9. Чем характерна однополосная амплитудная модуляция с полной несущей?
10. Что такое коэффициент использования пиковой мощности передатчика?
11. Как соотносятся между собой спектры АМ и ОАМ?
12. Объясните энергетический выигрыш SSB сигнала по сравнению с АМ напряжением.
