3.3. Определение общего передаточного числа привода и выбор типоразмера редуктора

ɳ_о = Р_р.м./ Р_d (3)

где Рр.м.- мощность на валу рабочей машины, кВт;

Р_d -расчётная мощность на валу двигателя, кВт.

Общее передаточное число определяется по формуле:

U_о = n_d/n_р.м. (4)

где n_d- асинхронная частота вращения вала выбранного электродвигателя, мин^-1

n_р.м. -частота вращения вала рабочей машины, мин^-1

U_о = 716/32 (4)

U_о =22,375

Согласно таблице 2 (1) стр.25 принимаю равной 3,5. Тогда передаточное число редуктора:

U_р=U_о/U_оп (5)

U_р=22,375/3,5=6,392 (5)

Необходимый вращающий момент на приходном валу редуктора:

Т_ТР=9550*(Р_d/ n_d)* U_р*ɳ_р (6)

где Р_d -расчётная мощность на валу двигателя, кВт;

n_d- асинхронная частота вращения вала выбранного электродвигателя, мин^-1

U_р- передаточное число редуктора;

ɳ_р - КПД редуктора.

Т_ТР=9550*(3,199/716)*6,392*0,95=259,098 (6)

Выбираем редуктор (приложению 1 стр.6) с передаточным значением U_р=6,3 и

Т_Т=1000 Н*м ЦУ-160

Уточнение передаточного числа открытой передачи:

U_опф= U_о/U_р (7)

U_опф= 22,375/6,392=3,5 (7)

Полученное значение U_опф попало в область рекомендуемых величин (1) стр.25 табл.2

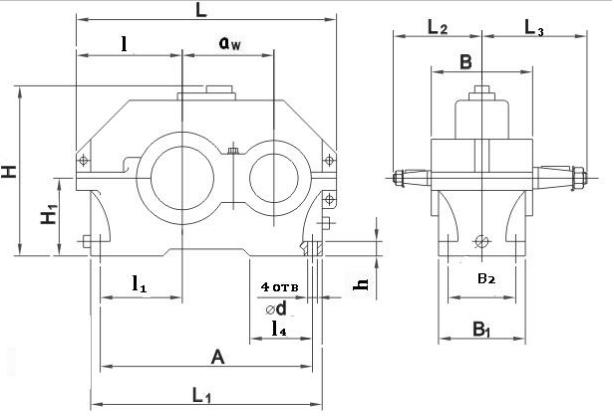

Из приложения 1 выписываю габаритные и присоединительные размеры редуктора ЦУ-160,мм:

а_W=160, А=355, В=185, В₁=175, В₂=125, Н₁=170, Н=335, h=28, L₁=412,

L₂=218, L₃=218, L=475, l=195, l₁=136, l₄=125, d=24

Рис.3-Редуктор.
