ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

по Деталям машины

на тему «Учение Аристотеля о материях и форме»

Студента II курса Аверьянова Григория Александровича

г. Санкт-Петербург

Дата регистрации работы факультетом

Пояснительная записка

Содержание пояснительной записки

1. Описание привода и редуктора............................................................................................4.стр.

2. Исходные данные...................................................................................................................5.стр.

3. Кинематический расчёт привода..................................................................................................6.стр.

3.1. Кинематическая схема привода.........................................................................................6.стр.

3.2. Определение расчётной мощности электродвигателя и выбор его по каталогу...................7.стр.

3.3. Определение общего передаточного числа привода и выбор типоразмера редуктора.........8.стр.

3.4. Определение мощностей, частот вращения и вращающих моментов на валах привода........11.стр.

3.4.1. Определение мощностей на валу привода.............................................................11.стр.

3.4.2. Определение частоты вращения по валам привода.....................................12.стр.

3.4.3. Отклонение от заданной частоты вращения вала рабочей машины......................................12.стр.

3.4.4. Отклонение вращающих моментов по валу привода.....................................12.стр.

4. Расчёт открытой передачи привода............................................................................13.стр.

4.1. Выбор материалов и термической обработки............................................................13.стр.

4.2. Определение допускаемых напряжений изгба..................................................14.стр.

4.3. Число зубьев шестерни и колеса...............................................................15.стр.

4.4. Определение модуля зацепления................................................................15.стр.

4.5.. Определение геометрических размеров зубчатых колёс...........................................................15.стр.

4.6. Определение межосевого расстояния........................................16.стр.

4.7. Проверочный расчёт передачи на выносливость при изгибе ………16.стр.

4.8.. Проверочный расчёт зубьев при изгибе максимальной нагрузкой......17.стр.

5. Выбор стандартной муфты. Проверка элементов муфты..............................................18.стр.

5.1. Размеры концов валов...........................................................................21.стр.

5.2. Выбор полумуфт........................................................................................19.стр.

5.3. Выбор марки чугуна....................................................................22.стр.

5.4. Выбор антикоррозийного покрытия...........................................................22.стр.

5.5. Материал пальцев........................................................22.стр.

5.6. Материал распорных втулок....................................................................23.стр.

5.7. Материал упругой втулки............................................................................23.стр.

5.8. Размеры шпоночных пазов.................................................................23.стр.

5.9. Допуски углов конусов отверстий......................................................................23.стр.

6. Расчёт шпонок ………………….24.стр.

6.1. Шпонка на валу двигателя…………………….24.стр.

6.2. Шпонка на входном валу редуктора…………………….26.стр.

6.3. Шпонка на выходном валу редуктора…………..27.стр.

6.4. Шпонка на рабочей машине……………..29.стр.

1.Описание привода и редуктора

Технические требования:

1. Синхронная частота вращения вала электродвигателя 750 об/мин. Привод установлен на сварной раме.

2. Редуктор стандартный одноступенчатый цилиндрический косозубый.

3. Другие виды передач: открытая зубчатая цилиндрическая передача.

4. Муфта упругая втулочно-пальцевая.

2. Исходные данные

Основные параметры:

Требуемая мощность, Р_рм, кВт……………………………………………..................……………..….2,8

Частота вращения ротора, n, об/мин…………………………………………........................…………32

Допускаемое отклонение частоты вращения ротора,%...........................................................................4

Диаметр выходного конца вала ротора, d, мм……………………………..…........................….……..95

Срок службы привода при трёхсменной работе 7 лет.

Условия эксплуатации: нагрузка- постоянная, с небольшими колебаниями по величине.

3. Кинематический расчёт привода

3.1. Кинематическая схема привода

Рис.1-Кинематическая схема.

1 - двигатель; 2 - упругая муфта; 3- редуктор одноступенчатый цилиндрический

косозубый; 4 - входной вал редуктора; 5 - подшипники; 6 - выходной вал редуктора;

7,8 - шестерня и колесо зубчатой передачи; 9 - открытая зубчатая цилиндрическая передача;

10 - шпонка; 11 - вал рабочей машины; 12 - рабочая машина.

Привод состоит из электродвигателя, открытой зубчатой передачи и одноступенчатого цилиндрического редуктора. Двигатель и редуктор соединены упругой втулочно-пальцевой муфтой (МУВП).

Начинаем описание кинематической схемы с электродвигателя 1. На валу двигателя крепится муфта 2 соединяющая вал электродвигателя с входным валом 4 одноступенчатого цилиндрического редуктора редуктора 3. С выходного вала 6 редуктора крутящий момент передаётся на шестерню 7 открытой зубчатой передачи 9. Колесо 8 с помощью шпонки 10 закреплено на валу 11 рабочей машины 12.

3.2. Определение расчётной мощности электродвигателя и выбор его по каталогу.

Р_d = Р_р.м./ ɳ_о (1)

где Р_d — требуемая мощность, кВт, ɳ_{о —} общий КПД привода

ɳ_о = ɳ_р*ɳ_оп*ɳ_п (2)

где ɳ_п = 0,99 — подшипники качения;

ɳ_р– КПД редуктора;

ɳ_оп-КПД открытой передачи;

ɳ_м-КПД муфты.

КПД открытой цилиндрической прямозубой передачи — 0,94

КПД для для одноступенчатого цилиндрического горизонтального редуктора ЦУ-100-ЦУ-250 ≈ 0,95

КПД муфты равно единице.

ɳ_о = 0,95*0,94*0,99² *1 (2)

ɳ_о = 0,8752293

Р_d =2,8/0,8752293=3,199 (1)

По таблице 3 (1) учитывая синхронную частоту вращения вала двигателя (п_д.с.=750 мин^-1), выбираем двигатель ближайшей мощности АИР112МВ8

Р_d.ном =4 кВт, n_.д= 716 мин^-1, d₁=32 мм

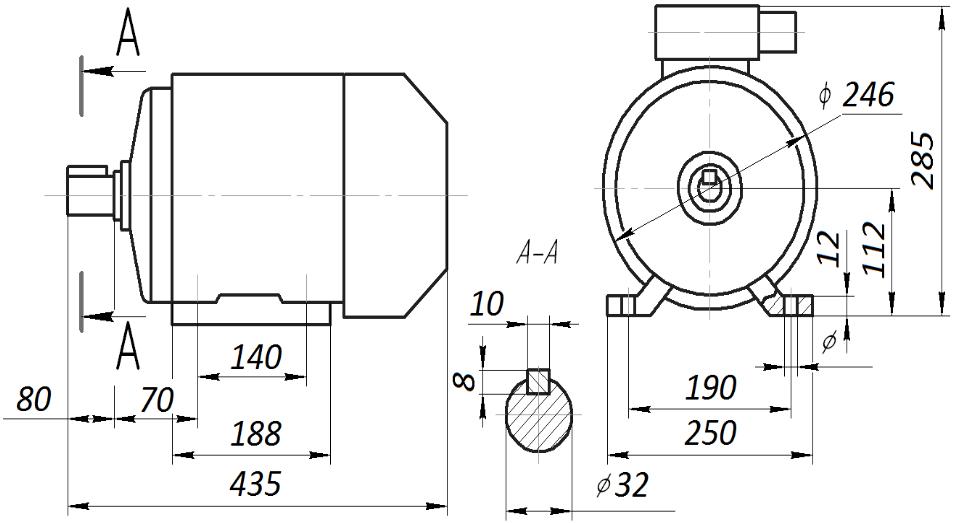

Из таблицы 5 стр.28 (1) выбираю размеры для своего типа двигателя.

Рис.2-Электродвигатель.
