1. Расчет и конструирование плиты перекрытия

=36.0м. =18,6м.

=5 =3м.

Пески средней крупности, средней плотности е=0,65

Район строительства – г. Орша (2Б); =4,0кН/ ; Рабочая арматура S500;Поперечная монтажная арматура S240; Класс бетона С

Состав пола:

1. Керамическая плитка δ=0,8см., γ=18кН/ .

2. Цементная стяжка δ=3см., γ=18кН/ .

3. Гидроизоляция =0,02кПа.

4. Бетонная подготовка δ=3см., γ=22кН/ .

1.1 Выбор конструкции пола

Принимаем для здания схему пола №3

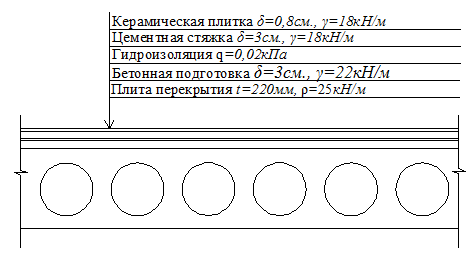

Рис.1 Схема конструкции пола

1.2 Расчетная схема перекрытия

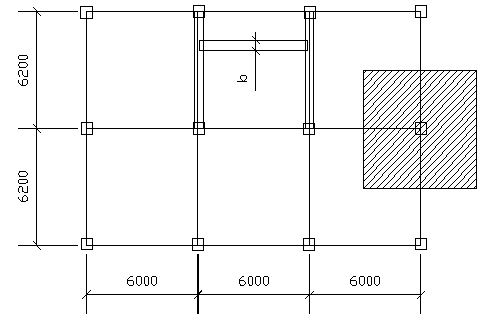

Рис.2 Схема перекрытия

=1,2м.

1.3 Определение расчетного пролета плиты

высота ригеля =0,15*6000=900мм.

ширина ригеля =0,3* =270мм.

Принимаем унифицированный размер =300мм.

Номинальная длина плиты: = =6000мм., а=10мм.

Расчетный пролет плиты:

= – – = 6000 – – 10 = 5840мм.

Конструктивная длина плиты:

= – 2 * = 6000 – 2 * 10 = 5980мм.

Рис.3 Схема опирания плиты на стены

1.4 Расчет нагрузки на плиту перекрытия

Расчет нагрузки на 1 плиты перекрытия сводим в таблицу

Таблица 1.

Вид нагрузки	Расчет нагрузки	Нормативная нагрузка	Коэф. надежности по нагрузке	Расчетная нагрузка
Постоянная	0,008*18=0,144	0,144 кН/	1,35	0,194кН/
1. Керамическая плитка δ=0,8см., γ=18кН/ .
2. Цементная стяжка δ=3см., γ=18кН/ .	0,03*18=5,4	0,54 кН/	1,35	0,729кН/
3. Гидроизоляция =0,02кПа.		0,02кПа	1,35	0,027кПа
4. Бетонная подготовка δ=3см., γ=22кН/ .	0,03*22=0,66	0,66 кН/	1,35	0,89кН/
5. Железобетонная плита перекрытия t=220мм, k=0.5, ρ=25кН/ .	0,22*25*0,5	2,75 кН/	1,35	3,71кН/
Итого:		4,114 кН/		5,55кН/
Временная 4,0 кН/		4,0 кН/	1,5	6,0кН/
Всего:		8,114 кН/		11,85кН/

Расчетная нагрузка на 1м.п. плиты:

=(∑ +∑ )* =11.85*1.2=14.26кН/м.

1.5 Составление расчетной схемы и определение расчетных усилий в плите.

Плита работает как свободно-лежащая балка на двух опорах с расчетным пролетом =5.84м.

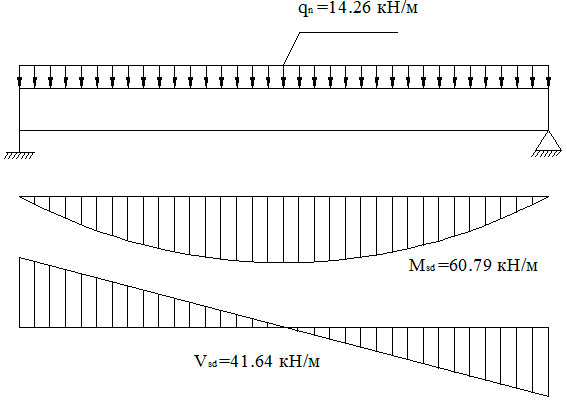

Рис.4 Схема распределения нагрузки на плиту

1. Изгибающий момент (в середине пролета)

= = = 60.79кН/м.

2. Поперечная сила (на опоре). Ход расчетной нагрузки

= = = 41.64кН.

1.6 Выбор материалов и определение их расчетных характеристик.

Для изготовления плиты принят бетон класса С с расчетными характеристиками:

= 20МПа, =1.5, =13.33 МПа,

=2.9 МПа, = = 1,93 МПа

α=1 (п.6.1.5.4 СНБ 5.03.01-02)

Продольная рабочая арматура принята класса S240

=450 МПа =324 МПа

=200000 МПа

Монтажная и поперечная арматура принята класса S240

=218 МПа =157 МПа
